立式移动激光焊接作业设备结构设计

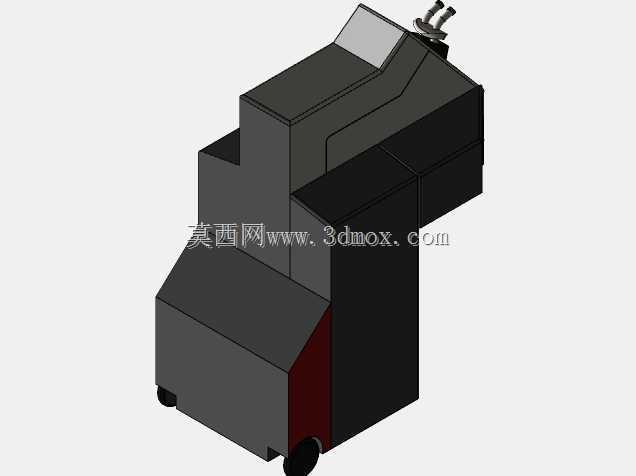

　　这款立式移动激光焊接设备的结构设计，首先围绕车间内多工位流转的实际作业需求展开，底部配置的带刹车脚轮，适配生产车间环氧地坪、钢板地坪等常见地面工况，单台设备可覆盖半径15米范围内的零散焊接工位，无需为每个工位单独配置固定焊接设备，能有效降低中小机加工车间、五金制品厂的设备投入成本。设备整体采用立式窄机身布局，横向宽度控制在450mm以内，可轻松通过车间内宽度600mm的常规设备通道，在密集排布的机床、工装台之间转场时不会发生剐蹭，适配多品种小批量生产模式下频繁换工位的作业节奏。

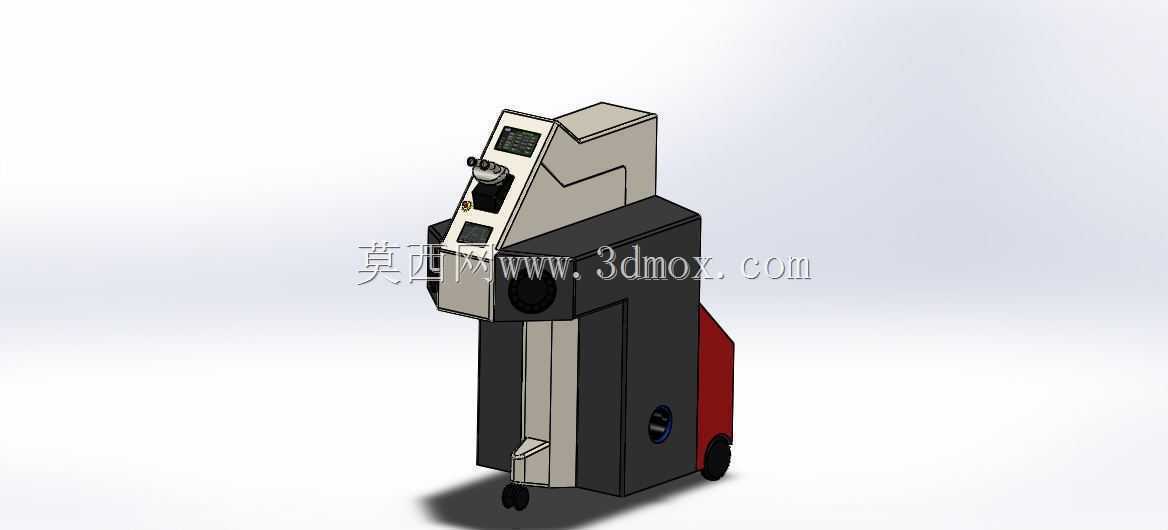

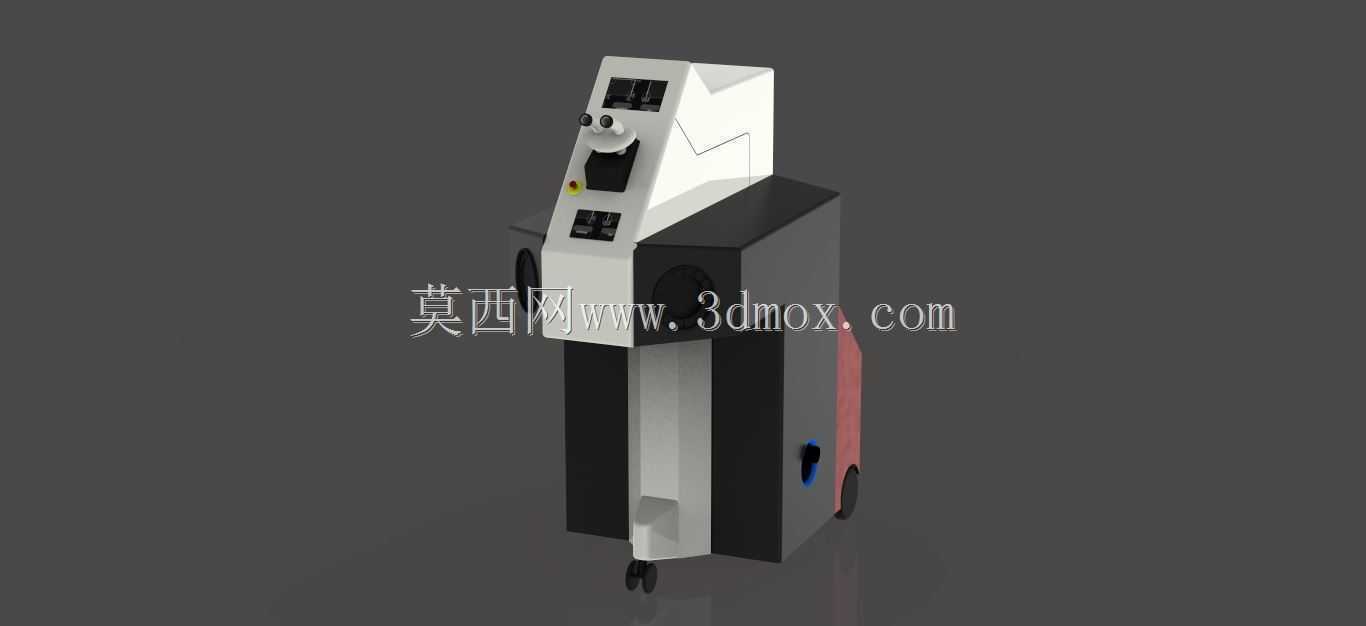

　　从功能分区来看，机身上部倾斜布置的操作面板区域，按照操作人员站立作业的人机工程学参数设计，面板倾斜角度为15度，操作人员站立时视线与面板法线夹角保持在30度以内，无需大幅低头或抬手即可完成参数调节、焊接启停等操作，长时间作业的疲劳度更低。面板区域集成了激光功率调节、脉冲宽度设置、保护气流量控制等核心调节模块，所有旋钮、按键的排布按照操作频率排序，高频操作的启停按钮布置在右手最易触碰的区域，参数调节旋钮集中在面板中部，避免操作时误触。激光输出端的手持焊枪接驳位设置在机身侧部的弧形凹槽内，凹槽内预留了焊枪挂放位、送丝管走线槽，焊枪取放时无需绕开机身突出结构，作业间隙随手即可挂放，焊枪连接的光纤线缆预留了1.2米的冗余长度，配合底部脚轮的移动范围，可覆盖设备周边2米内的焊接点位，应对大型工件局部补焊、小型工件组焊等场景时无需频繁挪动设备。

　　机身中部的腔体采用分层式结构设计，上层腔体布置激光发生器的核心散热模块，采用独立风道设计，进风口设置在机身侧下部带防尘滤网的位置，出风口设置在机身背部上方，散热气流从下往上流动时不会直吹操作人员，同时避免焊接产生的烟尘被吸入散热风道堵塞滤网；中层腔体布置保护气存储单元的固定位，适配常规40L标准工业气瓶的安装尺寸，气瓶固定位配置可调节的绑带结构，可适配不同直径的气瓶安装，转场移动时气瓶不会发生晃动移位；下层腔体布置电气控制模块，与散热腔体、气瓶腔体之间采用防火隔热板分隔，避免焊接作业时的高温、金属飞溅影响电气元件的使用寿命。机身侧部的红色区域为急停按钮的延伸触发位，无论操作人员站在设备的正面还是侧面，都能快速触碰到急停装置，应对焊接过程中的突发状况。

　　从安装边界来看，设备放置时的地面承重要求不超过每平方米200kg，普通车间的硬化地面即可满足安装要求，无需额外做基础预埋；设备顶部距离地面的高度为1450mm，不会遮挡车间内常规高度的照明灯具、消防管线，靠墙放置时距离墙面预留100mm的散热空间即可正常运行，无需占用过大的车间面积。机身外壳采用1.5mm厚的冷轧钢板折弯成型，拼接处采用无缝焊接工艺打磨后做喷塑处理，可抵御车间内常见的焊接飞溅、切削液飞溅腐蚀，日常清洁时直接用干布擦拭即可，维护成本较低。

　　在实际应用场景中，这款设备可覆盖五金制品焊接、钣金件拼接焊、小型模具补焊、不锈钢制品焊接等多种作业场景，相比传统的氩弧焊接设备，激光焊接的热影响区更小，焊接薄板材时不会出现焊穿、变形的问题，焊接后的焊缝打磨量更少，能有效降低后续工序的工作量。设备的移动结构设计，解决了大型工件无法移动到固定焊接工位的痛点，针对框架类焊接件、大型机箱外壳的局部焊接作业，可直接将设备推到工件旁开展作业，无需吊装转运大型工件，大幅提升零散焊接作业的效率。机身的配重经过优化设计，重心控制在设备中心偏下的位置，移动时不会出现侧翻的风险，经过门槛、地面接缝等小高度障碍时，只需轻踩机身底部的脚踏助力位即可顺利通过，单人即可完成设备转场操作，无需额外辅助人员。
