下翻式多格栅通风检修门结构设计

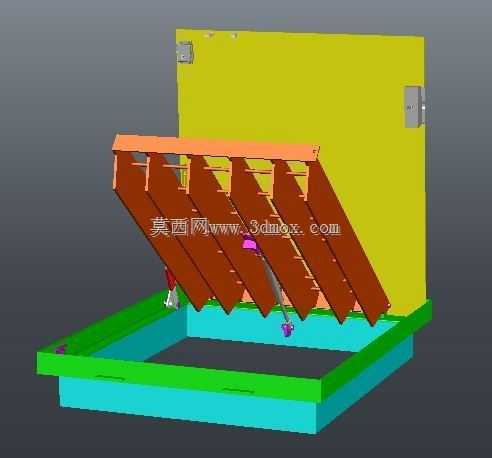

　　这款下翻式多格栅检修门主要应用于工业柜体、大型设备侧部围护、地下管廊井道、通风管道段的日常检修开口场景，区别于常规上翻或侧开检修门，其下翻开启的形式不会占用开口上方的操作空间，适配上方布有管线、桥架的紧凑安装场景，开启后门板自然下垂至开口下沿，不会对检修人员的进出、工具传递造成遮挡。从结构组成来看，整个部件由外框基座、门板主体、多组斜置格栅条、侧边铰链组件、支撑定位件、侧边锁止件几部分构成，外框基座采用双层折边结构，底部带有向外延伸的安装法兰边，法兰边上预设有均匀分布的安装孔位，可直接通过螺栓固定在墙体或设备柜体的开口预留位置，法兰边与安装面之间可填充密封胶条，满足防尘、防溅水的防护要求，外框的内圈带有台阶式止口，

　　门板闭合时可嵌入止口内，避免门板外凸影响整体外观平整度，同时提升闭合后的密封性能。门板主体采用整板式基材加工，内侧等距排布多根斜置的格栅条，格栅条采用统一的倾斜角度设置，相邻格栅条之间留有固定宽度的通风间隙，既可以保证内外侧的空气流通，满足设备散热、管廊通风的气流通过需求，又能通过斜置的角度阻挡外部大尺寸杂物、飞溅水滴直接进入内部，格栅条与门板基材之间采用满焊连接，整体刚性更强，长期使用不会出现格栅变形、间隙不均的问题。门板与外框之间的连接采用暗藏式铰链结构，铰链布置在门板下沿与外框下边框的连接位置，铰链转轴带有阻尼结构，开启过程中可以提供均匀的阻尼力，避免门板快速下坠造成磕碰损伤，同时在门板开启到最大下垂角度时，铰链自带限位结构，

　　可将门板固定在与外框下沿齐平的位置，无需额外设置临时支撑件，方便检修人员双手操作。门板的两侧设置有快开式锁止结构，锁止件采用旋转式卡扣设计，闭合时旋转卡扣即可卡入外框侧边的锁座内，无需额外配置钥匙即可完成锁止，日常巡检开启操作便捷，锁止状态下卡扣可提供足够的压紧力，保证门板与外框止口紧密贴合，不会因设备振动、风压作用出现门板松动、异响的问题。设计过程中重点考虑了安装边界的适配性，外框的整体外形尺寸比安装开口单边大出20mm的安装余量，可适配现场开口存在的少量尺寸偏差，无需对开口进行二次修整即可完成安装；门板开启后的下探深度控制在常规操作空间允许范围内，不会与下方布置的管线、设备部件产生干涉；格栅条的倾斜角度经过反复校核，

　　在保证通风面积达到开口总面积60%以上的前提下，可实现对直径10mm以上固体杂物的阻挡，满足常规工业场景的防护等级要求。另外，门板与外框的接触位置都做了圆角钝化处理，避免安装、开启过程中划伤操作人员，所有金属构件的边缘都没有毛刺、锐角，符合机械安全设计的相关要求；整体结构没有易损的复杂传动部件，日常使用仅需定期对铰链转轴位置加注润滑脂即可，维护成本极低，可适配长期无人值守的户外、地下场景使用需求。
