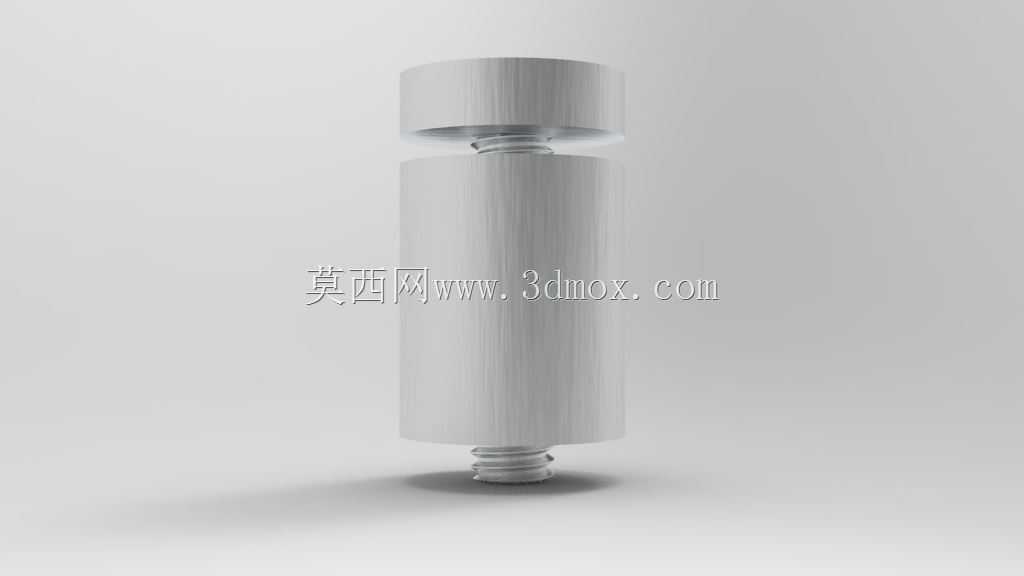

加长型1英寸玻璃连接紧固柱结构

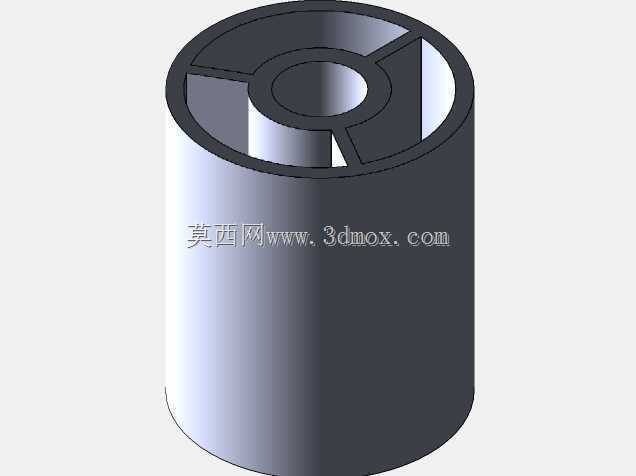

　　这类加长型连接柱在卫浴隔断、商用展柜玻璃固定场景中应用十分广泛，很多人在做玻璃结构固定时容易忽略连接件的长度适配问题，尤其是当玻璃安装面存在基层找平偏差、或是需要在玻璃与固定基面之间预留走线、隔水间隙的场景下，常规长度的连接柱往往无法满足安装需求，这款1英寸规格的加长柱就是针对这类场景做的尺寸优化。从结构设计来看，柱身采用通体圆柱形态，没有多余的棱角结构，一方面是圆柱形态在紧固受力时应力分布更均匀，不会出现棱角处的应力集中导致柱身变形，另一方面圆柱外表面在做表面处理时更容易获得均匀的镀层效果，不管是亮铬还是拉丝处理，都能和卫浴、展柜的金属配件风格保持统一。两端的螺纹结构做了等径适配，一端用于和墙面、柜体基面的预埋螺母咬合，

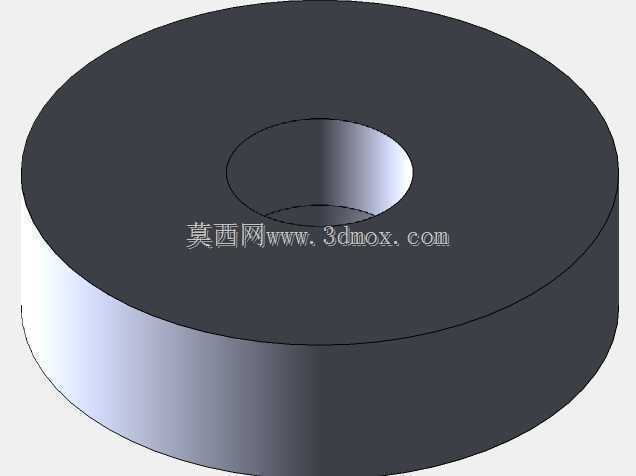

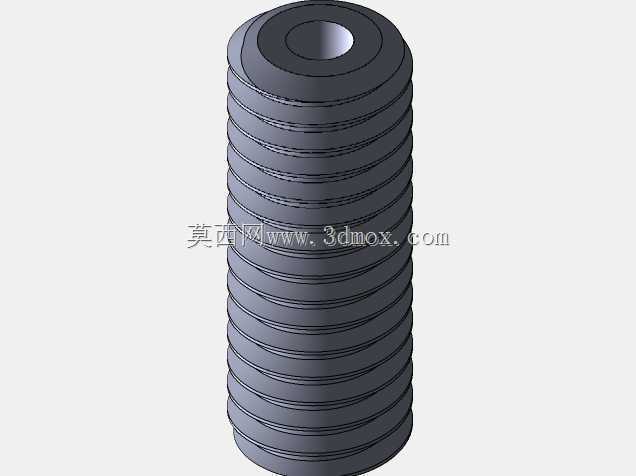

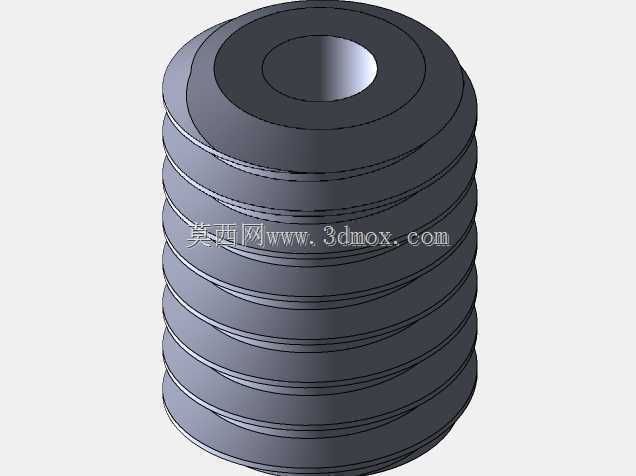

　　另一端用于和玻璃外侧的压盖锁紧，螺纹的牙距选用了粗牙规格，相比细牙螺纹，粗牙在安装时的容错率更高，哪怕基面预埋的螺母存在轻微的角度偏差，也能顺利旋入，不会出现滑牙、锁死的问题，同时粗牙螺纹的咬合深度更大，在玻璃受侧向推力时，螺纹连接副的抗剪切能力更强，能避免长期受力后螺纹脱扣。柱身中间的限位台阶是整个结构的核心受力部位，安装时这个台阶会紧贴玻璃的内侧表面，和外侧的压盖配合形成夹持力，台阶的端面做了0.2毫米的沉台设计，用于放置橡胶缓冲垫圈，避免金属硬接触直接压在玻璃表面导致玻璃崩边，很多现场安装出现玻璃碎裂的问题，往往就是因为连接件没有预留缓冲垫的安装位置，金属硬顶玻璃表面，在温差变化或是受外力振动时，玻璃局部应力超过极限就会开裂。

　　从安装边界来看，这款连接柱的总长度为30毫米，适配的玻璃厚度范围在8毫米到12毫米之间，安装时需要在玻璃上预先开出直径12毫米的安装孔，孔边距离玻璃边缘的距离不能小于30毫米，避免孔位太近导致玻璃边部强度不足，基面的预埋螺母需要保证和玻璃面的垂直偏差不超过2度，否则锁紧时会出现压盖偏斜，导致夹持力不均匀，长期使用容易出现松动。在实际选型时，很多设计师会忽略连接柱的长度计算，直接按玻璃厚度选常规款，结果遇到基面有瓷砖粘结层厚度、或是需要在玻璃后面走灯带、水管的情况，常规长度的连接柱旋入深度不够，锁紧后很容易松动，这款加长款的柱身有效连接长度比常规款多出12毫米，足够覆盖大部分带基层间隙的安装场景，不需要额外在基面加垫套来补偿长度，减少了现场安装的配件数量，也降低了因为多配件配合带来的松动风险。柱身的材质选用了常见的304不锈钢，相比锌合金材质的连接件，不锈钢的强度更高，在潮湿的卫浴环境下也不会出现镀层起泡、生锈的问题，长期使用的维护成本更低，柱身的外圆做了精车处理，表面粗糙度控制在Ra1.6以内，和压盖配合的间隙控制在0.1毫米以内，安装后不会出现压盖晃动的问题。在做三维建模时，这个零件的建模逻辑并不复杂，但是需要重点注意几个尺寸的公差配合：首先是中间限位台阶的外径，要比玻璃安装孔的直径小1毫米，方便安装时调整位置，其次是两端螺纹的同轴度，要控制在0.05毫米以内，否则安装时会出现柱身歪斜，压盖无法贴合玻璃表面的问题，还有就是缓冲垫沉台的深度，

　　要刚好和缓冲垫的厚度匹配，保证锁紧后缓冲垫有15%左右的压缩量，既能起到缓冲作用，又不会因为压缩量太大导致压盖压不紧。很多新手在做这类五金件建模时，往往只画外形，忽略了安装配合的公差细节，导致导出的图纸拿到车间加工后，现场安装装不上，或是装上去之后有松动、歪斜的问题，实际上这类紧固件的核心不在外形多好看，而在各个配合尺寸的公差控制，以及安装场景的尺寸适配，毕竟这类零件是要实际装在设备、建筑结构上的，不是只用来做渲染展示的摆件。在展柜应用场景中，这类连接柱还可以用来固定层板玻璃，相比常规的层板托，这种穿心式的连接柱固定强度更高，哪怕层板上放置较重的展品，也不会出现层板滑落的问题，而且外露的柱身可以和展柜的其他金属配件做统一的表面处理，整体视觉效果更简洁，不会出现多种五金件颜色不一致的违和感。在做结构校核时，需要重点计算柱身的抗拉强度和螺纹的抗剪切强度，按照12毫米厚的钢化玻璃，单块玻璃使用4个连接柱固定的工况来算，每个连接柱需要承受的侧向推力大概在500牛左右，304不锈钢的抗拉强度完全能满足这个受力要求，不需要额外做加强结构，这也是为什么这类连接柱都采用实心圆柱结构的原因，在满足受力要求的前提下，实心结构的加工工艺最简单，成本也最低。
