轮胎硫化成型压机结构三维设计

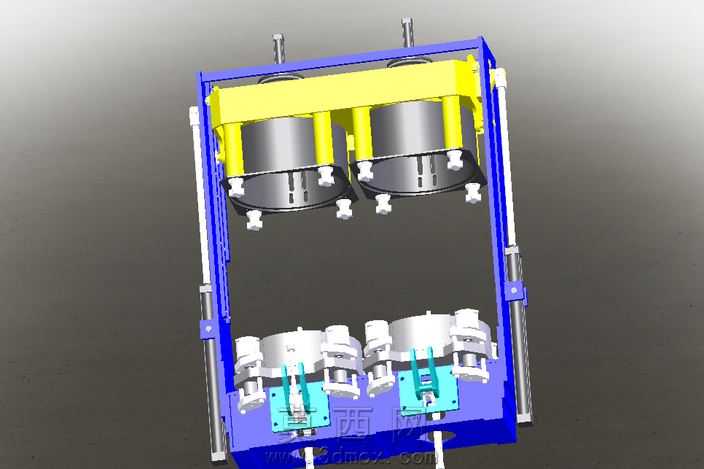

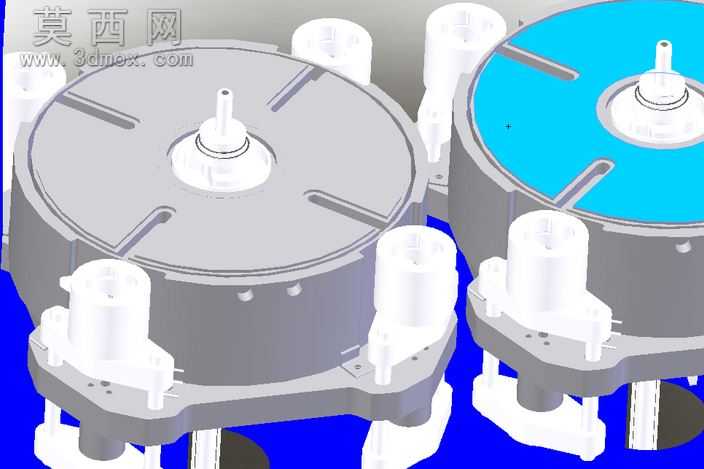

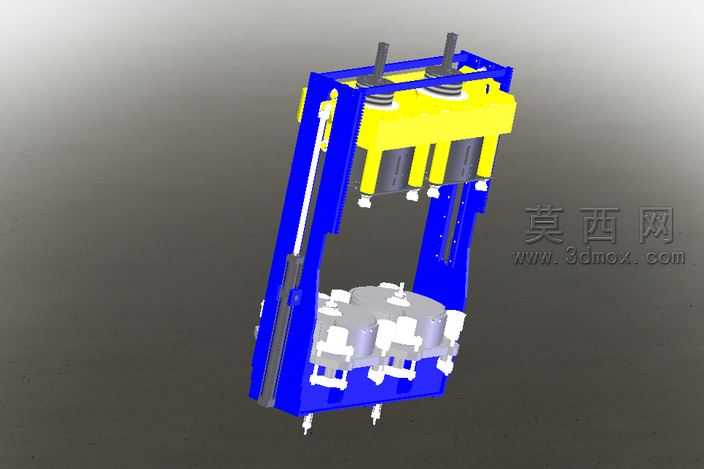

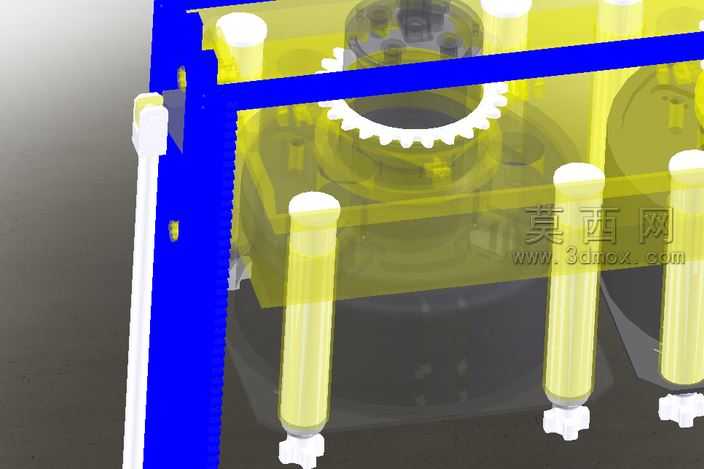

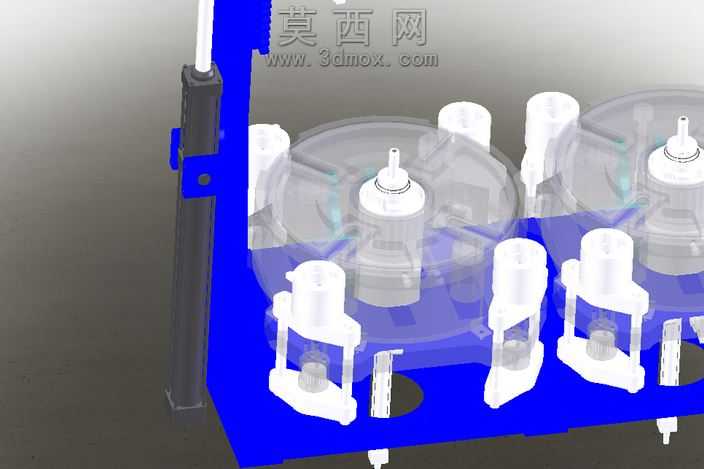

本作品为轮胎成型工序配套的液压气动式轮胎压机三维结构设计，整体建模围绕轮胎硫化压合的工艺需求展开，在三维建模过程中严格遵循机械设计的装配逻辑，对各功能部件进行了分层级的参数化构建。模型主体采用半透明可视化处理，将内部的传动齿圈、导向立柱、压合执行组件等核心结构完整呈现，蓝色的机架支撑结构与黄色的功能执行部件通过材质色彩做了明确区分，既保证了外观渲染的辨识度，也清晰展现了内部的传动与支撑逻辑。建模过程中，首先完成底部基座的定位基准搭建，依次排布四根等距分布的导向立柱，立柱采用带端部限位的结构设计，保证上模压合过程中的运动同轴度，避免压合偏移影响轮胎成型精度。中部的传动齿圈采用渐开线齿形参数化建模，齿形精度符合通用机械传动标准，与周边的驱动组件做了啮合干涉校验，确保传动过程中无卡滞、无齿面过度磨损的问题。上部的屏蔽压合总成与下部的胎坯定位结构做了适配性设计，压合面的弧度完全匹配标准轮胎的胎坯轮廓，保证压合过程中压力均匀分布，避免轮胎局部出现厚薄不均的质量缺陷。液压与气动管路的布局沿机架内侧排布，预留了足够的安装与维护空间，执行气缸的安装位做了加强筋结构设计，抵消压合过程中的反作用力，提升整体结构的刚性。渲染阶段采用半透明材质叠加实体材质的组合方式，无需拆解模型即可直观观察内部的装配关系，各连接部位的螺栓、定位销等标准件均按照实际规格建模还原，装配约束完全符合实际设备的组装流程，可直接用于设备的结构校验、工艺演示以及后续的工程图纸导出工作，整体设计兼顾了结构合理性与可视化展示效果，能够直观展现轮胎压机配合上部模具完成轮胎成型压合的完整工作逻辑。
