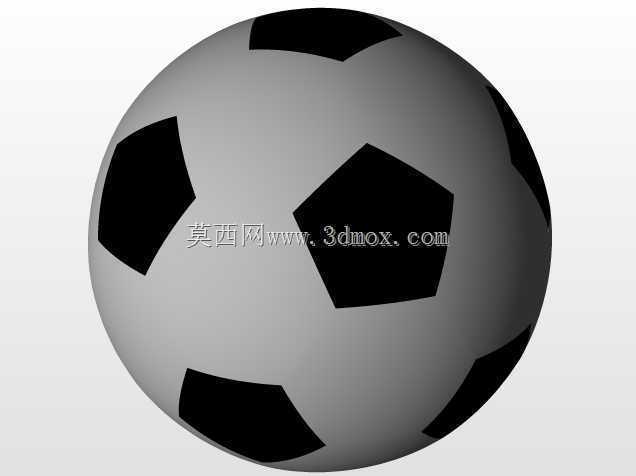

经典黑白拼接足球曲面结构三维数模

　　做这个足球的曲面建模时，最先要考虑的是实际生产中球面拼接的贴合精度，毕竟常规足球采用的正五边形与正六边形皮块拼接逻辑，本质是球面多面体展开的工程化应用，不能只做视觉上的球形外观，得匹配实际裁片的缝合余量。日常体育场景里，这类足球是校园体育、业余赛事、职业训练场景的核心器材，不同使用场景对球面的圆度、拼接缝凸起高度、表皮耐磨度的要求差异很大，建模时的曲面拆分逻辑，要能直接对接后续的皮料裁切、热压贴合工序。

　　建模过程中最先要敲定的是球面基准直径，常规成人用五号足球的基准直径在220mm左右，整个球面的拼接块一共包含12块正五边形结构与20块正六边形结构，每一块多边形的边长要完全一致，不然拼接到球面后会出现缝隙或者面重叠的问题。做曲面投影的时候不能直接把平面多边形贴到球面上，要考虑球面曲率带来的边长延展误差，每一块皮块的边缘都要做对应的弧度修正，保证缝合后相邻皮块的边缘完全贴合，不会出现局部鼓包或者凹陷。

　　很多新手做足球建模容易犯的错误是直接用阵列命令硬拼多边形，忽略了球面的曲率过渡，最后做出来的模型棱线生硬，和实际足球的圆润触感完全不符。实际建模时要先做基础球体，然后在球面上定位第一个正五边形的五个顶点，通过球面几何关系推导相邻六边形的顶点坐标，保证所有拼接点都落在球面上，每一块多边形面都要做曲率连续的过渡，拼接缝的位置要预留0.8-1.2mm的压合台阶，对应实际生产中皮料缝合后的凸起宽度，这个尺寸如果留得不对，后续做运动仿真的时候，足球的滚动轨迹、反弹角度都会和实际情况出现偏差。

　　从功能特性来看，这个曲面结构的建模精度直接影响后续足球的空气动力学表现，拼接缝的走向、凸起高度会改变足球飞行过程中的气流走向，这也是为什么不同拼接设计的足球，在长传、射门时的弧线表现会有明显差异。建模时每一块皮块的曲面分模线，要和实际生产中的裁切模线完全对应，不能出现无法展开成平面裁片的曲面，不然数模就失去了生产指导意义，只能做视觉展示用。

　　安装边界这块，足球本身是中空充气结构，建模时还要考虑内部内胆的贴合空间，球面内壁到球心的距离要预留出内胆充气后的膨胀余量，表皮的厚度根据使用场景不同一般在1.5-3mm之间，对应的曲面偏移量要提前算好，不然充气后会出现皮块拉扯开裂的问题。如果是做教学演示用的数模，还要把每一块拼接块单独做成可编辑的实体，方便演示球面展开、皮块拼接的过程，要是做运动仿真用，就要把整个球面做成连续的曲面实体，赋予对应的表皮摩擦系数、弹性参数，模拟不同场地条件下的弹跳、滚动表现。

　　实际工程应用里，这类球面拼接的建模逻辑不止能用在足球制作上，很多球形储罐、球面装饰构件、多面体拼接的球形灯罩，都会用到类似的曲面拆分思路，核心都是在保证球面整体圆度的前提下，把连续曲面拆分成可加工的平面或单曲面单元，降低生产加工的难度。做这个数模的时候特意把每一块拼接面的边界都做了曲率约束，相邻面之间的G2连续误差控制在0.02mm以内，不管是用来做3D打印的原型验证，还是对接开模生产，都能直接使用，不需要再做额外的曲面修复。
