气动控制轴臂执行组件结构设计

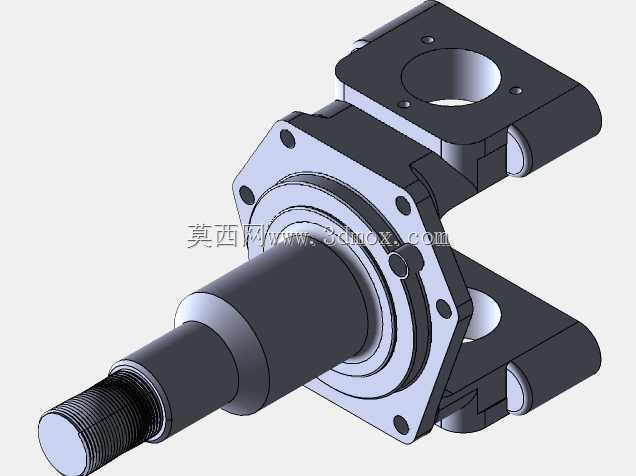

　　该轴臂组件多用于气动执行回路的末端动作输出环节，常见于自动化生产线的工位切换、工装夹具的开合驱动、物料挡停机构的摆转控制场景，核心作用是将气动阀输出的直线推力或扭矩转化为指定角度的摆转动作，带动末端负载完成预设的工位动作。从结构设计逻辑来看，组件采用一体化集成式布局，将动力输入轴、安装法兰、摆臂支座三个核心功能模块整合为单一装配体，减少了分体式装配带来的累计公差，也降低了现场安装时的对接校准难度。

　　动力输入段采用阶梯轴结构，轴端设置外螺纹段用于外接气动执行器的输出接头或传动连杆，螺纹段的长度预留了足够的调节余量，可适配不同行程的气动驱动件连接需求，轴身的阶梯台肩分别承担轴承定位、密封件安装、轴向限位的功能，每一段轴径的公差匹配对应配合件的精度要求，与法兰盘配合的轴段采用过渡配合，保证运转时的同轴度，避免摆转过程中出现卡滞或径向窜动。中部的方形安装法兰是整个组件的安装基准面，法兰上开设四个对称分布的安装孔，孔位间距按照通用气动组件的安装标准设定，可直接固定在设备的安装立板或型材支架上，法兰与轴身结合处设置了加强筋结构，在不额外增加整体重量的前提下提升了法兰根部的抗扭强度，避免长期承受摆转负载时出现根部断裂的问题。

　　两侧对称布置的摆臂支座是负载安装接口，支座上开设同轴的铰接孔，用于连接末端的执行拨杆、夹爪或挡块，铰接孔内预留了衬套安装槽，可镶嵌铜质或聚四氟乙烯衬套，降低铰接处的磨损速率，延长组件的维护周期，支座与法兰主体采用圆弧过渡连接，减少应力集中点，适配频繁正反转摆转的工况需求。从安装边界来看，组件的轴向总长度适配常规小型气动执行机构的安装空间，法兰的方形轮廓尺寸可兼容多数设备的预留安装位，两侧摆臂的摆转半径经过核算，在0-90度的常规摆角范围内不会与周边的管线、其他工位组件产生运动干涉，设计阶段就预留了足够的安全运动间隙。

　　在功能特性上，该组件的动作响应速度与气动阀的输出节奏完全匹配，整体结构的刚性足以承受常规工位动作的冲击负载，铰接处的间隙控制在极小范围内，保证摆转动作的重复定位精度，满足自动化生产线上的工位动作精度要求。设计过程中充分考虑了现场维护的便捷性，所有配合面均设置了拆卸工艺槽，易磨损的衬套、密封件都采用标准件规格，后期维护时无需整体更换组件，仅需替换磨损的标准配件即可，大幅降低了设备的运维成本。不同于分体式拼接的轴臂结构，该集成式组件的装配误差在出厂前即可完成校准，现场安装时仅需完成法兰固定、两端接口连接两个步骤，无需反复调整同轴度与摆角间隙，可有效缩短设备的组装调试周期，也减少了后期运行中因装配松动导致的动作故障概率。
