小型制冷设备用轴流通风散热风机结构

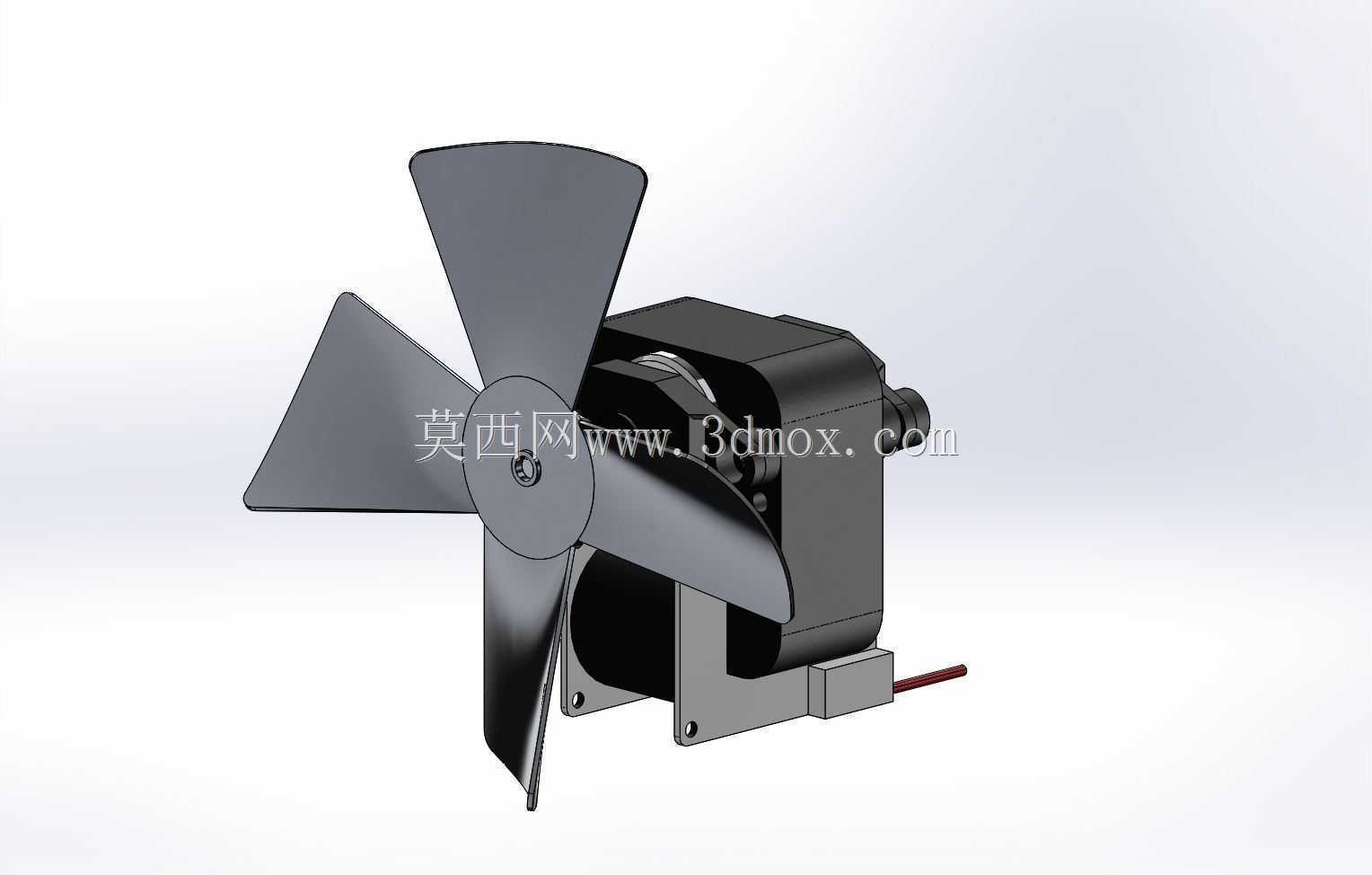

　　这类小功率轴流通风组件，核心应用场景集中在小型制冷设备的内置风冷循环环节，常见于商用冷藏展示柜、小型冷库内机、半导体制冷模组、机柜散热夹层这类对安装空间有严格限制的风冷场景，区别于工业大型轴流风机，这类组件的核心诉求是在极小的安装边界内实现稳定的低转速空气循环，不需要过高的风压，重点保障长时间连续运行的可靠性，避免因为风机故障导致制冷腔体温差超标。从结构设计逻辑来看，风叶采用三叶片等距布局，叶片型线做了小扭角优化，没有追求过高的风速输出，而是匹配小功率罩极电机的输出扭矩特性，在额定转速下能实现均匀的层流送风，减少送风紊流带来的运行噪音，毕竟这类风机大多安装在有人值守的商用场景周边，运行噪音控制是选型时的核心考量指标之一。

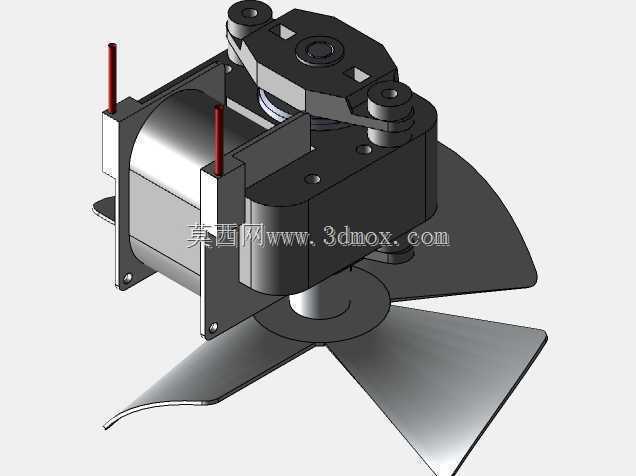

　　风叶与电机输出轴采用直连式装配，没有额外的传动结构，减少了传动环节的功率损耗与故障点，电机外壳采用冲压钢壳结构，安装底座预留了两个对称的固定孔位，安装时可以直接通过螺栓固定在设备的钣金支架上，不需要额外设计复杂的安装转接件，出线端采用单根红黑引线设计，直接对接设备内部的供电回路，接线逻辑简单，适配常规的低压交流供电场景。设计过程中需要重点控制风叶的动平衡精度，因为直连结构下，风叶的动平衡偏差会直接传导到电机轴承上，长期运行会加速轴承磨损，缩短整体使用寿命，因此叶片的壁厚设计保持均匀，注塑成型时的收缩率偏差控制在极小范围内，避免成型后叶片出现形变导致动平衡超标。安装边界方面，整个组件的轴向尺寸控制得非常紧凑，

　　风叶旋转直径与电机外壳的宽度差控制在合理范围，安装时不需要预留过大的周边安全间隙，风叶与后方安装面的距离只需要预留出不碰擦的安全距离即可，非常适合在空间局促的制冷设备内腔中布置。从功能特性来看，这类风机的运行转速不高，输出风量刚好匹配小型制冷腔体的空气循环需求，能够带动腔体内的空气流过蒸发器表面，实现冷量的均匀扩散，避免腔体内出现局部温度死角，同时电机本身的温升控制在较低水平，长期运行不会因为自身发热额外增加制冷系统的热负荷。在结构细节上，电机的端盖采用卡扣加螺丝的双重固定方式，既方便装配时的快速定位，也能保障长期运行下的结构稳定性，轴承采用含油轴承结构，不需要定期加注润滑脂，适配这类免维护的小型组件使用需求，

　　风叶与输出轴的配合位置做了防松定位设计，避免长期启停过程中出现风叶松动移位的问题。实际选型适配时，需要根据制冷腔体的容积匹配对应的风叶直径与电机功率，这个规格的组件适配100升到200升左右的小型制冷腔体，送风距离能够覆盖整个腔体的纵深，不会出现远端空气不流通的问题，同时整机的重量较轻，安装时对支架的承重要求很低，哪怕是薄钣金支架也能稳定固定，不会因为运行振动出现固定位松动的问题。
