耐高温离心式热风机结构设计

　　在工业烘干、高温烘道、食品烘焙、电子元件老化测试这类需要持续输送热风的场景里，普通离心风机根本扛不住持续的高温烘烤，要么轴承润滑脂快速碳化失效，要么叶轮金属在长期高温下蠕变变形，用不了两三个月就会出现振动超标、风量骤降的问题，这款耐高温离心式热风机的结构设计，就是专门针对这类高温工况的痛点做的定向优化。

　　从实际使用场景来看，这类热风机通常会直接对接烘道的热风循环管路，或者作为加热模块的送风末端，需要在持续通入高温空气的状态下长期稳定运行，最高耐受的介质温度可以达到300摄氏度，环境侧的耐受温度也能到70摄氏度，完全能覆盖绝大多数工业热风循环的工况需求，不会因为安装位置靠近加热段就出现电机过热、结构件变形的问题。

　　设计的时候首先考虑的是高温下的结构可靠性，叶轮采用后向离心式的叶片构型，这种构型本身的气动效率更高，相同转速下能输出更大的静压，适合对接有一定阻力的管路系统，同时叶片的型线做了等强度优化，在300摄氏度的工作温度下，叶片根部的应力集中系数控制在安全阈值以内，不会因为长期高温受力出现裂纹或者变形。叶轮和电机之间的隔热结构是整个设计的核心，中间设置了专门的散热筋结构，利用叶轮转动时带动的少量环境冷风，在隔热段形成持续的冷却气流，把传递到电机侧的温度降到电机允许的工作范围内，不需要额外加装独立的冷却风机，就能保证电机轴承的温度始终在润滑脂的适用区间里，大幅延长轴承的维护周期。

　　安装边界的设计也充分考虑了工业现场的替换需求，侧面的安装支架采用折弯成型的金属结构，预留的安装孔位符合通用离心风机的安装尺寸规范，现场替换旧风机的时候不需要重新打孔或者改造支架，直接对位固定就能完成安装。风机的进出风端采用标准的圆形对接接口，和常规的通风管路、法兰接头尺寸匹配，不需要额外做变径接头就能直接对接管路，减少现场安装的加工工作量。

　　从结构细节来看，机壳采用旋压成型的金属壳体，拼接位置的焊缝做了连续密封处理，不会出现高温气体从焊缝位置泄漏的问题，避免热风泄漏导致的现场环境温度升高，也能减少管路的热风损耗，提升整个热风系统的热效率。电机的选型匹配上，专门选用了耐高温等级的绝缘绕组，配合隔热段的冷却结构，即使在进风温度达到上限的情况下，电机绕组的温升也能控制在绝缘等级允许的范围内，不会出现绕组过热烧毁的问题。

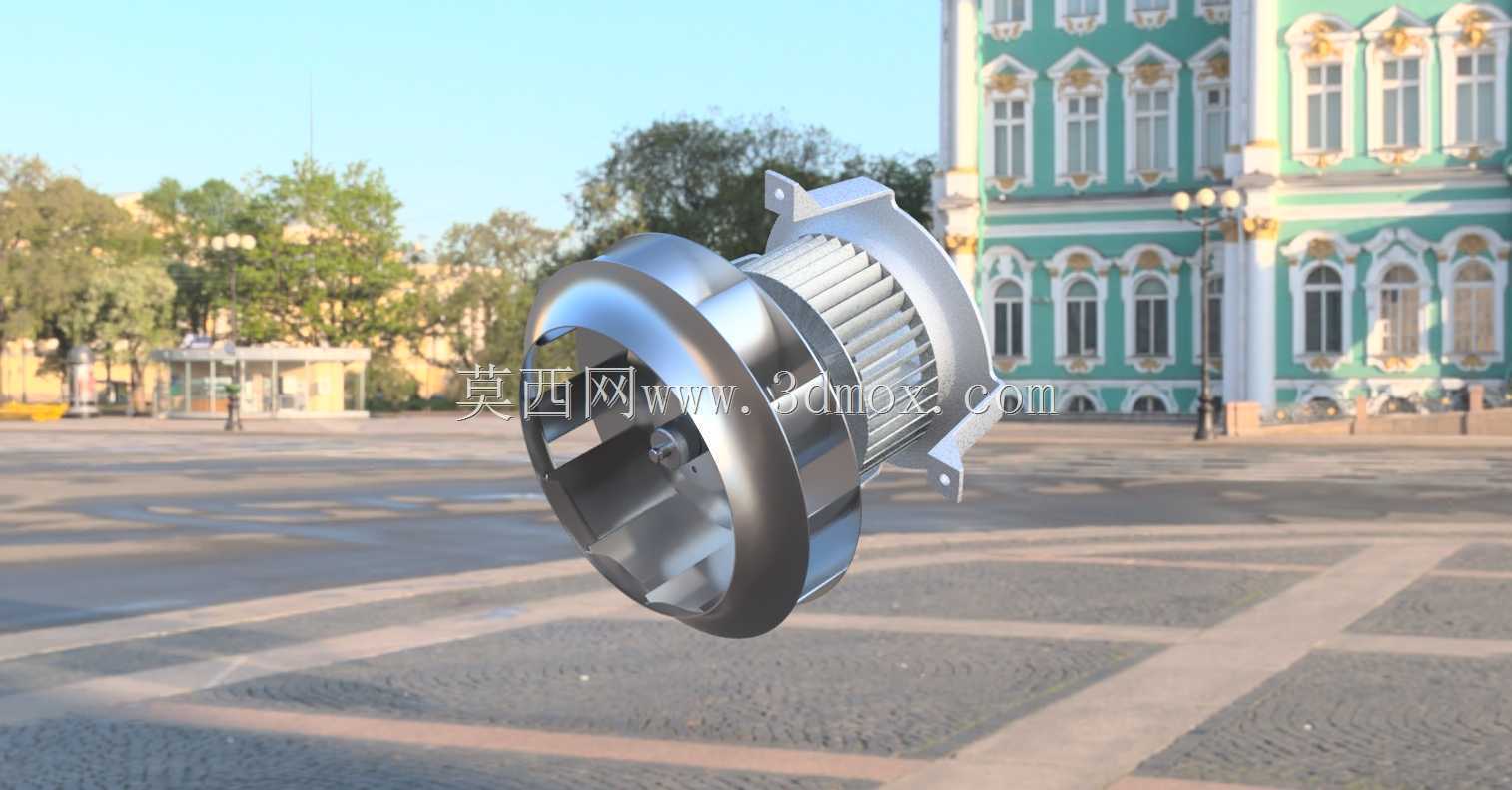

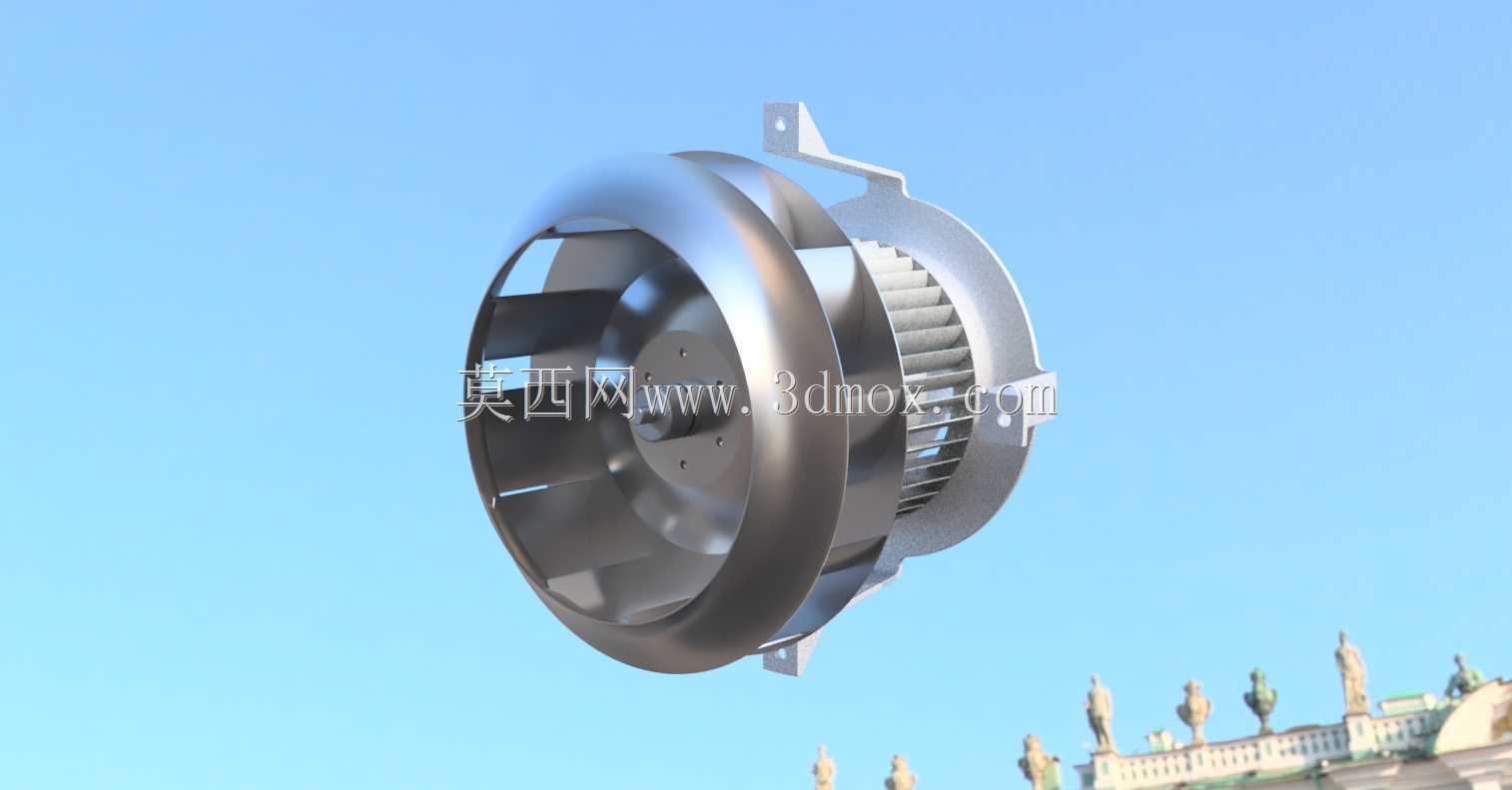

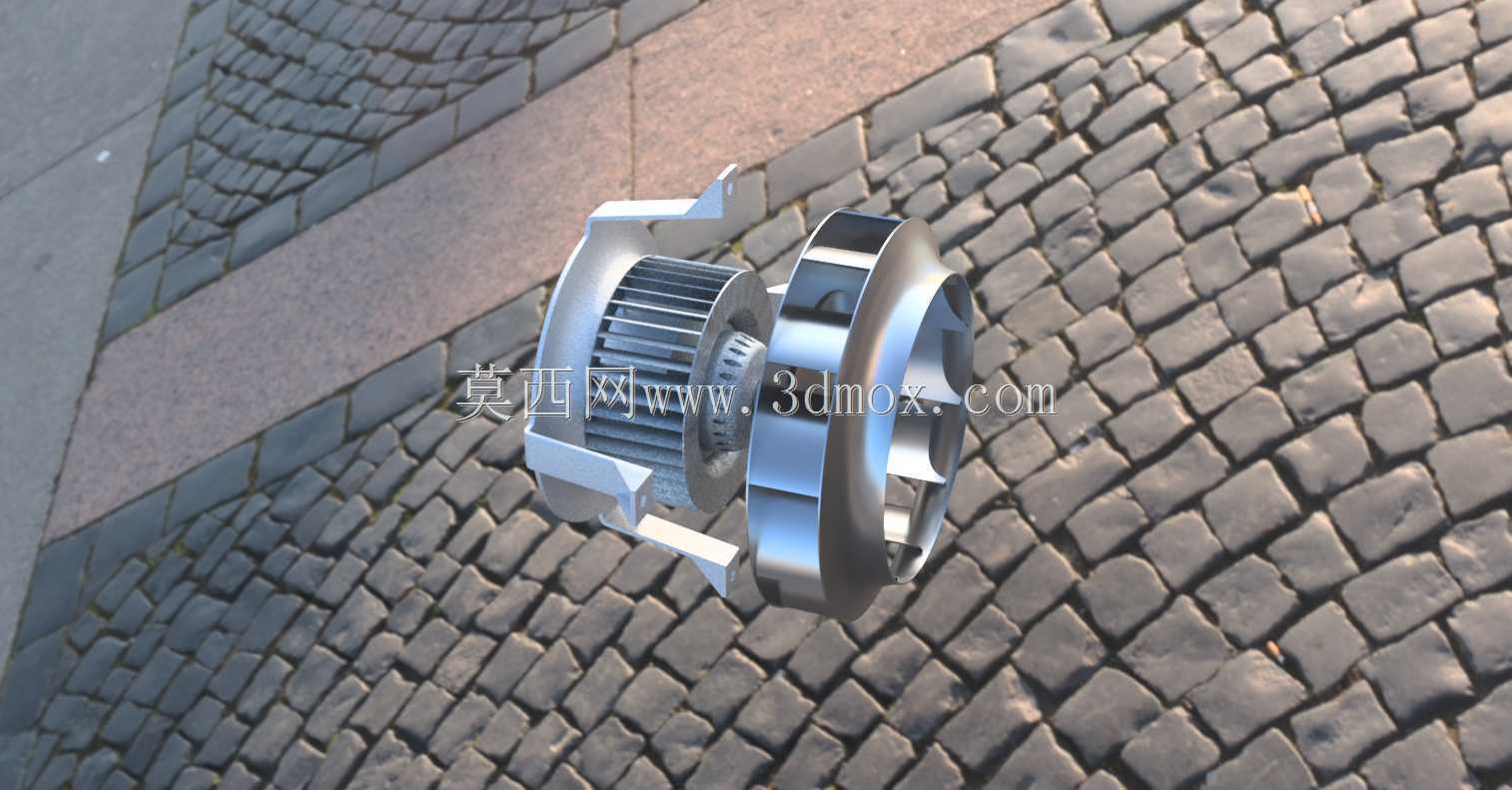

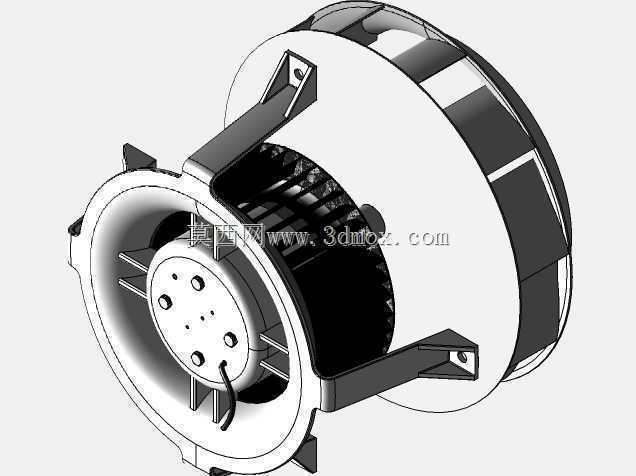

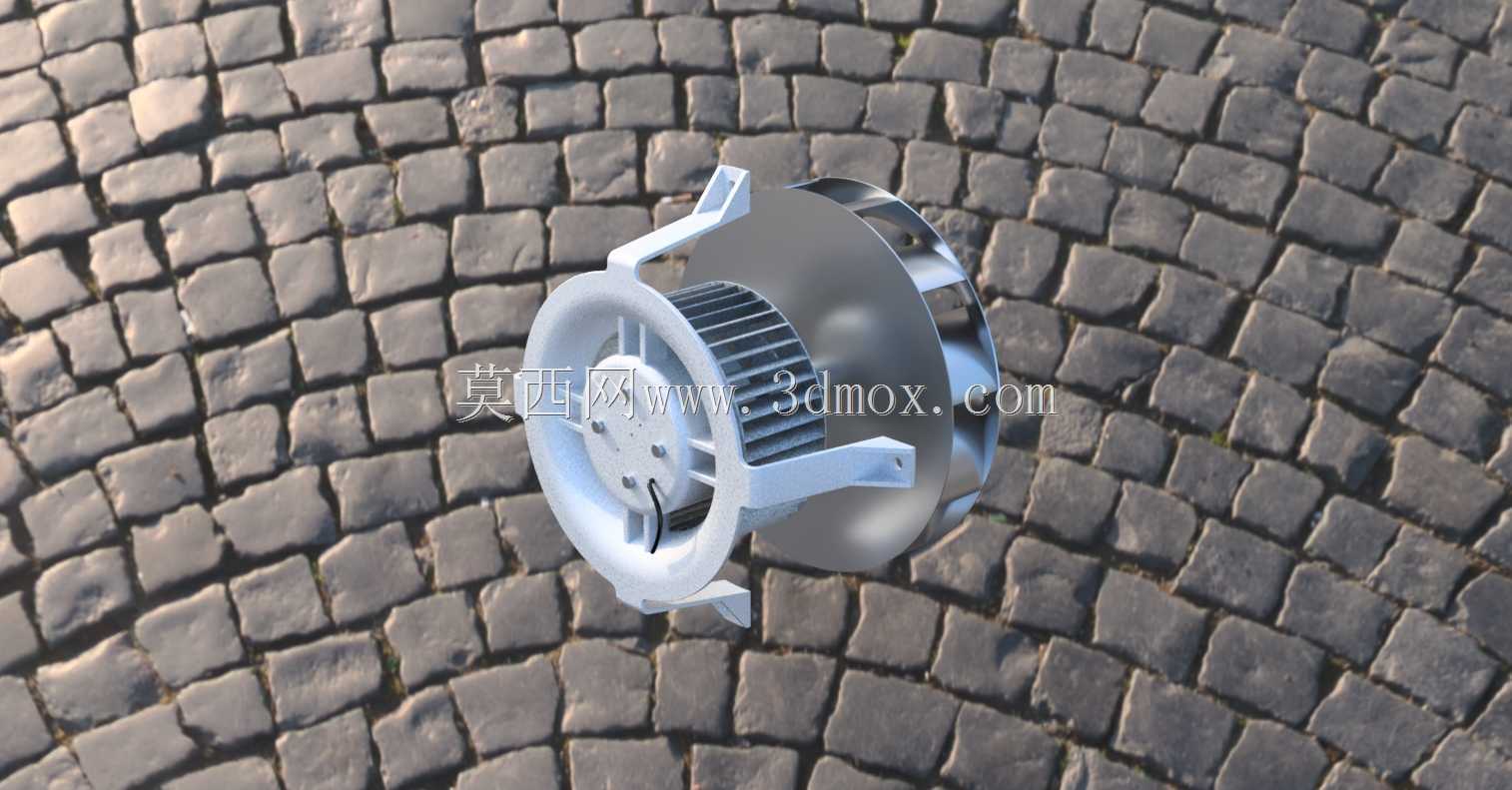

　　在做三维建模的时候，所有的结构尺寸都严格按照供应商提供的二维图纸和实测的安装尺寸做1:1还原，包括叶轮的叶片弧度、机壳的型线、安装支架的孔位间距、接线盒的位置都和实物完全一致，结构设计人员在做设备整体布局的时候，可以直接把这个模型导入到装配体里，不需要再额外核对安装尺寸，也能提前模拟管路对接的位置，避免出现安装干涉、管路对接不上的问题。需要注意的是，这个模型是基于标准量产型号的尺寸做的建模，如果实际生产中需要对部分零件做定制化调整，还是要以实际的零件验证尺寸为准，避免直接开模或者加工出现尺寸偏差。

　　这类热风机除了用在工业烘道的热风循环里，也可以用在高温废气的排送、设备的散热冷却、特种环境的通风换气场景，只要介质温度在设计耐受范围内，都能稳定运行。相比普通的离心风机，这款产品的结构设计把高温耐受的特性整合到了整体结构里，不需要用户额外做隔热改造，安装使用的门槛更低，长期运行的稳定性也更好，在高温通风的场景里有很高的适配性。建模的时候也充分考虑了结构设计人员的使用需求，所有的配合面、安装面都做了准确的还原，没有做简化处理，在做装配干涉检查、安装空间校核的时候都能直接使用，不需要再对模型做额外的修正。
