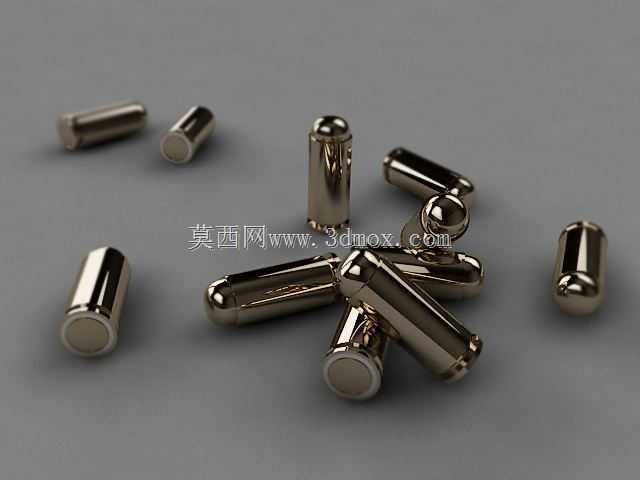

金属质感子弹结构三维造型设计

　　本次完成的子弹三维造型，核心围绕常规轻武器配用的制式弹头结构展开建模，首先从实际应用场景来看，这类弹头结构的三维模型，既可以用于军工领域的弹药结构演示、弹道仿真前置建模环节，也可用于民用领域的影视道具建模参考、科普教具的结构拆解展示，甚至在工业设计的金属表面质感渲染练习中，这类高反光金属曲面构件也是非常典型的练习载体。从产品功能特性层面拆解，常规弹头的核心功能是通过发射药推送获得初速后，依靠自身质量与外形维持飞行稳定性，最终对目标实现侵彻作用，建模过程中首先还原了弹头的经典回转体结构特征：弹头弧形部采用双圆弧过渡的卵形曲面，保证飞行过程中的空气阻力处于合理区间，弹头圆柱部的直径公差带严格参照对应口径的配合尺寸设计，保证与弹壳口部、

　　枪管线膛的配合间隙符合实际装配要求，避免出现模拟装配时的过盈或间隙超差问题。设计思路上没有直接采用简单的回转拉伸一步成型，而是将弹头拆分为弹头壳、铅套、钢芯三个独立的结构件分别建模后完成虚拟装配，还原真实弹头的内部结构层次，弹头壳的壁厚从弧形部顶端到圆柱部尾端采用渐变厚度设计，顶端壁厚较薄保证命中目标时的变形扩张特性，圆柱部尾端壁厚稍厚保证与弹壳收口后的连接强度，铅套作为缓冲层填充在弹头壳与钢芯之间，建模时预留了0.02mm的装配间隙模拟实际生产中的压装过盈配合余量，钢芯作为侵彻核心部分，头部采用小角度锥面过渡，尾部做了小平尾处理，避免飞行过程中出现过度的涡流阻力。外形尺寸与安装边界方面，参照通用手枪弹弹头的尺寸参数设定，

　　整体长度控制在14mm区间，圆柱部直径设定为9mm，弧形部长度占整体长度的60%，尾端的卷边结构做了0.3mm的圆角处理，模拟实际生产中弹头与弹壳压装后的收口变形特征，所有曲面的曲率连续均达到G2级别，保证后续渲染时金属表面的反光过渡自然，不会出现棱角处的反光断层问题。建模过程中特意还原了金属表面的细微加工纹理，圆柱部保留了极浅的拉拔加工痕迹，弧形部做了镜面抛光的表面特征区分，不同结构件的金属材质也做了差异化设置：弹头壳采用黄铜材质的金属质感参数，钢芯采用高碳钢的哑光金属质感，铅套则做了暗灰色的软金属质感区分，方便后续做结构拆解动画时能够快速区分不同内部零件。从结构验证的角度，建模完成后做了虚拟的质心位置校核，

　　质心位置控制在弹头圆柱部距尾端三分之一处，符合真实弹头的质心分布要求，保证弹道仿真时的飞行稳定性参数与实际产品一致，避免出现建模结构与实际物理特性偏差过大的问题。这类回转体军工零件的建模，核心难点在于曲面过渡的顺滑度控制，以及内部装配结构的尺寸匹配，很多新手建模时容易忽略弹头尾部的收口圆角、不同壁厚的渐变过渡，导致最终模型要么外形失真，要么无法完成后续的装配仿真、渲染出图工作，本次建模过程中每一段曲面都做了曲率梳检查，确保没有出现曲面拐点、曲率突变的问题，所有配合面的尺寸公差都参照实际机械加工的公差等级设定，既可以用于外观渲染展示，也可以直接导入仿真软件做结构力学、空气动力学的前置仿真计算。
