标准圆柱螺旋压缩弹簧三维结构设计

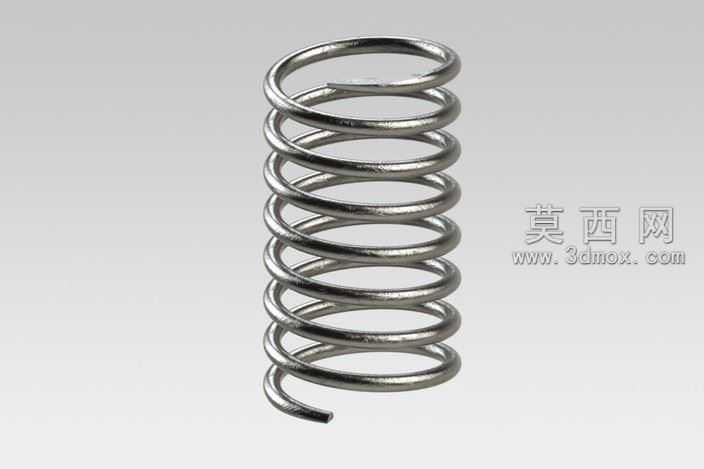

本作品为标准圆柱螺旋压缩弹簧的三维参数化模型，建模过程依托三维机械设计软件完成，全程遵循机械设计手册中关于圆柱螺旋压缩弹簧的规范参数要求，保证模型的工程实用性与尺寸准确性。建模初期先梳理弹簧的核心结构逻辑：该弹簧为等节距圆柱螺旋结构，两端分别设置有闭合磨平的支承圈，支承圈部分不参与弹性形变，主要用于保证弹簧工作时的端面贴合度与支撑稳定性，避免工作过程中出现偏载、歪斜等失效问题。建模时首先绘制弹簧丝的截面轮廓，以标准圆形截面作为弹簧丝的基础形态，通过螺旋线扫描特征生成弹簧的主体有效圈部分，螺旋线的参数严格匹配常规压缩弹簧的设计比例：弹簧中径、弹簧丝直径、有效圈数、节距之间的比例符合通用五金弹簧的设计规范，保证模型还原真实弹簧的力学结构基础。两端的支承圈部分通过单独调整螺旋线末端的节距参数，将末端圈数的节距逐步缩小至与弹簧丝直径一致，实现端部并紧的结构效果，再对端面进行平面切除处理，模拟真实弹簧端部磨平的工艺特征，让模型的端部结构完全贴合实际工业弹簧的加工形态。材质渲染方面，模型赋予了高反光的金属不锈钢材质，还原弹簧常用的碳素弹簧钢或不锈钢线材的表面质感，通过调整材质的粗糙度、金属度参数，模拟弹簧经过冷卷成型、表面抛光处理后的金属光泽效果，渲染过程中添加了柔和的环境光与定向补光，清晰展现弹簧螺旋曲面的光影过渡，突出每一圈弹簧丝的轮廓形态与螺旋走向，让模型的结构层次一目了然。结构设计上，该模型完整还原了压缩弹簧的核心功能结构：有效圈部分为均匀的螺旋间隙结构，在承受轴向压力时可产生均匀的弹性形变，储存弹性势能以实现缓冲、复位、储能等功能，两端并紧磨平的支承圈则保证弹簧在装配后能够与安装端面完全贴合，受力均匀，避免局部应力集中导致的弹簧断裂或形变失效。整体建模过程未做冗余的结构简化，所有结构细节均对应真实弹簧的加工工艺与功能需求，模型可直接用于机械装配场景的虚拟装配演示、弹簧力学性能仿真分析的基础模型，也可作为五金配件类产品展示的可视化素材，能够适配机械设计教学、产品方案演示、装配干涉检查等多种使用场景，为相关机械产品的设计开发提供准确的弹簧结构参考。
