澳标50毫米额定3.5吨拖车连接球销

　　在澳新地区的民用拖挂场景里，这类50毫米规格的拖车球是后市场改装与原厂拖挂配置里普及率最高的连接件，不管是拖拽小型露营拖挂、平板工具拖车、摩托运载架还是小型游艇拖架，只要额定拖挂总质量在3.5吨以内，几乎都会匹配这个尺寸的球头作为牵引连接核心部件。不同于其他地区常用的英寸规格球头，50毫米的球径是澳大利亚当地强制标准规定的通用牵引接口尺寸，所有合规上路的拖挂装置连接端都必须匹配该尺寸，避免不同规格混用导致的连接松脱、行驶中脱挂的安全隐患。

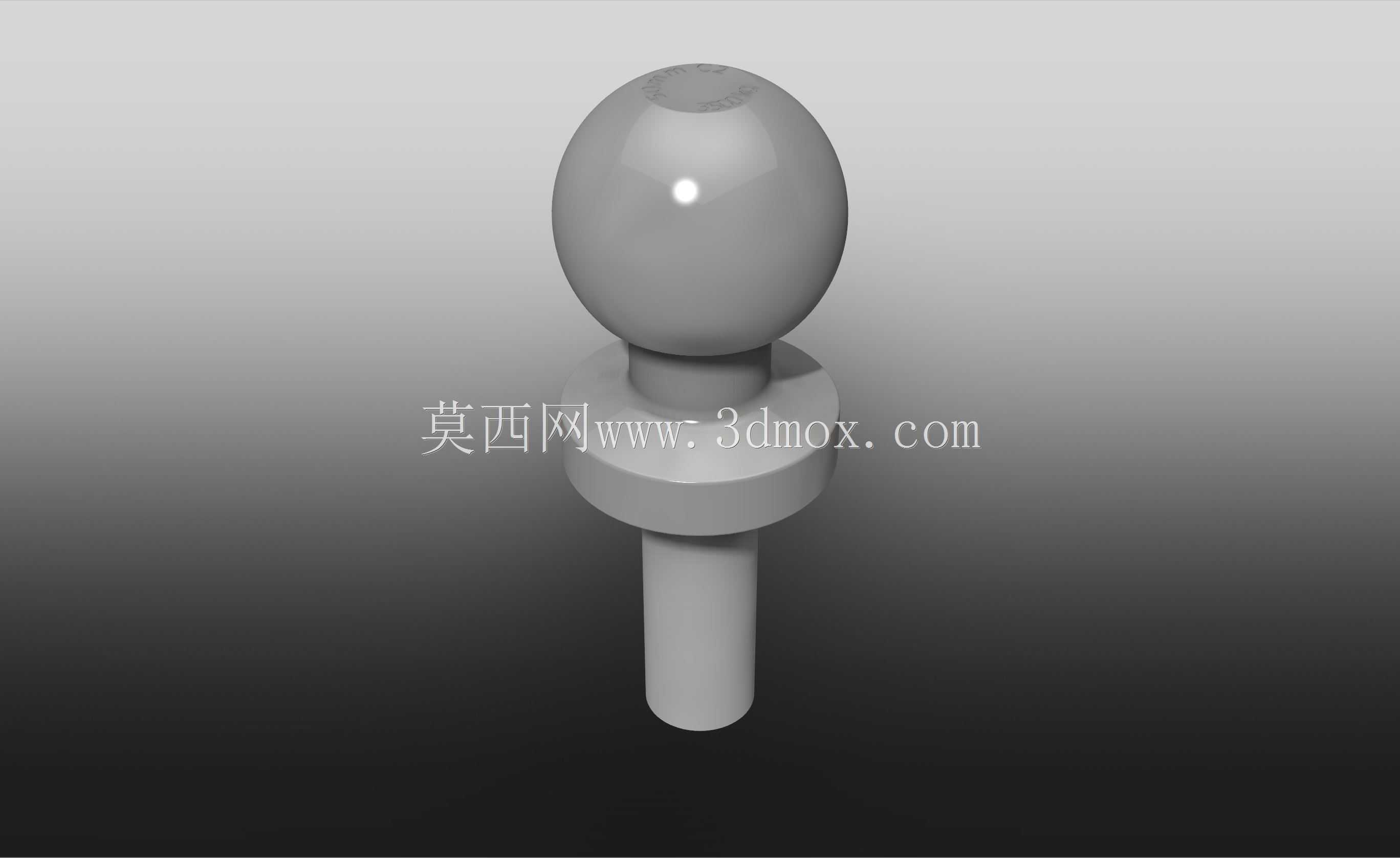

　　从结构设计来看，整个零件采用一体式锻造后机加工的工艺路线，顶部的球形工作段表面粗糙度要求控制在Ra1.6以内，保证和拖挂端的球座锁扣配合时，转向、颠簸工况下能顺畅相对转动，不会出现卡滞导致的行驶轨迹偏移。球头下方的定位凸台是核心安装基准，凸台的下端面直接贴合拖车杠安装座的上表面，凸台直径比安装座的开孔大2毫米，形成可靠的轴向限位，避免牵引过程中球销受冲击向下窜动。凸台下方的杆部是安装固定段，加工有7/8英寸x14 UNF的统一细牙螺纹，细牙螺纹的自锁性能更好，在拖挂行驶过程中持续受到交变冲击载荷时，不会出现固定螺母松退的问题，螺纹段的长度预留了足够的调节空间，可以适配不同厚度的钢制拖车杠安装板，安装时按照扭矩要求打紧螺母后，还需要穿入开口销做机械防松，完全杜绝松脱风险。

　　实际使用场景里，这个零件承受的载荷非常复杂：平直路面匀速牵引时主要承受轴向的拉力，起步、制动时会承受瞬时的冲击拉压载荷，转弯时球头和球座之间会产生多方向的剪切力矩，颠簸路面行驶时还会叠加垂直方向的交变振动载荷，所以设计时除了尺寸匹配之外，材料一般选用40Cr调质处理，表面做镀锌钝化处理，既能保证核心受力部位的强度和韧性，也能适应户外多雨、沿海盐雾环境下的防腐蚀需求，不会因为长期锈蚀导致球头尺寸磨损超标、连接间隙变大。

　　建模的时候需要重点控制几个安装边界尺寸：首先是球头中心到安装凸台下端面的高度，这个尺寸直接决定了拖挂连接后的水平姿态，如果高度偏差过大，拖挂行驶时会出现车头仰角或俯角过大的问题，不仅增大行驶阻力，还会加剧轮胎磨损、影响制动性能；其次是球头的圆度公差，必须控制在0.05毫米以内，否则和球座配合时会出现局部接触应力过大，长期使用会出现异常磨损，缩短连接件的使用寿命；另外螺纹段和球头的同轴度也需要严格控制，偏差过大会导致安装后球头偏斜，拖挂转向时受力不均，极端工况下可能出现杆部断裂的风险。

　　很多刚接触拖挂改装的设计人员容易忽略球头下方凸台的过渡圆角设计，这个位置是应力集中的高发区域，牵引工况下的交变载荷很容易在直角过渡的位置产生疲劳裂纹，所以建模时必须在凸台和杆部、凸台和球颈的位置设计足够大的圆角过渡，分散应力集中点，提升零件的疲劳寿命。另外球头顶部不需要做额外的平面或开孔，完整的球面才能保证和锁扣的全周配合，不管拖挂相对于牵引车做多大角度的上下摆动、左右转向，都能保持可靠的连接贴合，不会出现脱扣的风险。

　　在配套选型时，这个规格的球销必须和额定载荷匹配的拖车杠、球座锁扣搭配使用，不能用小载荷等级的球头拖拽超过额定重量的拖挂，即使尺寸能装上，长期过载使用会导致杆部变形、螺纹滑牙，引发严重的行驶安全事故。日常使用中也需要定期检查球头的磨损量，当球头直径磨损超过1毫米时，就需要及时更换，避免配合间隙过大导致行驶中拖挂晃动、制动时撞击球头产生安全隐患。
