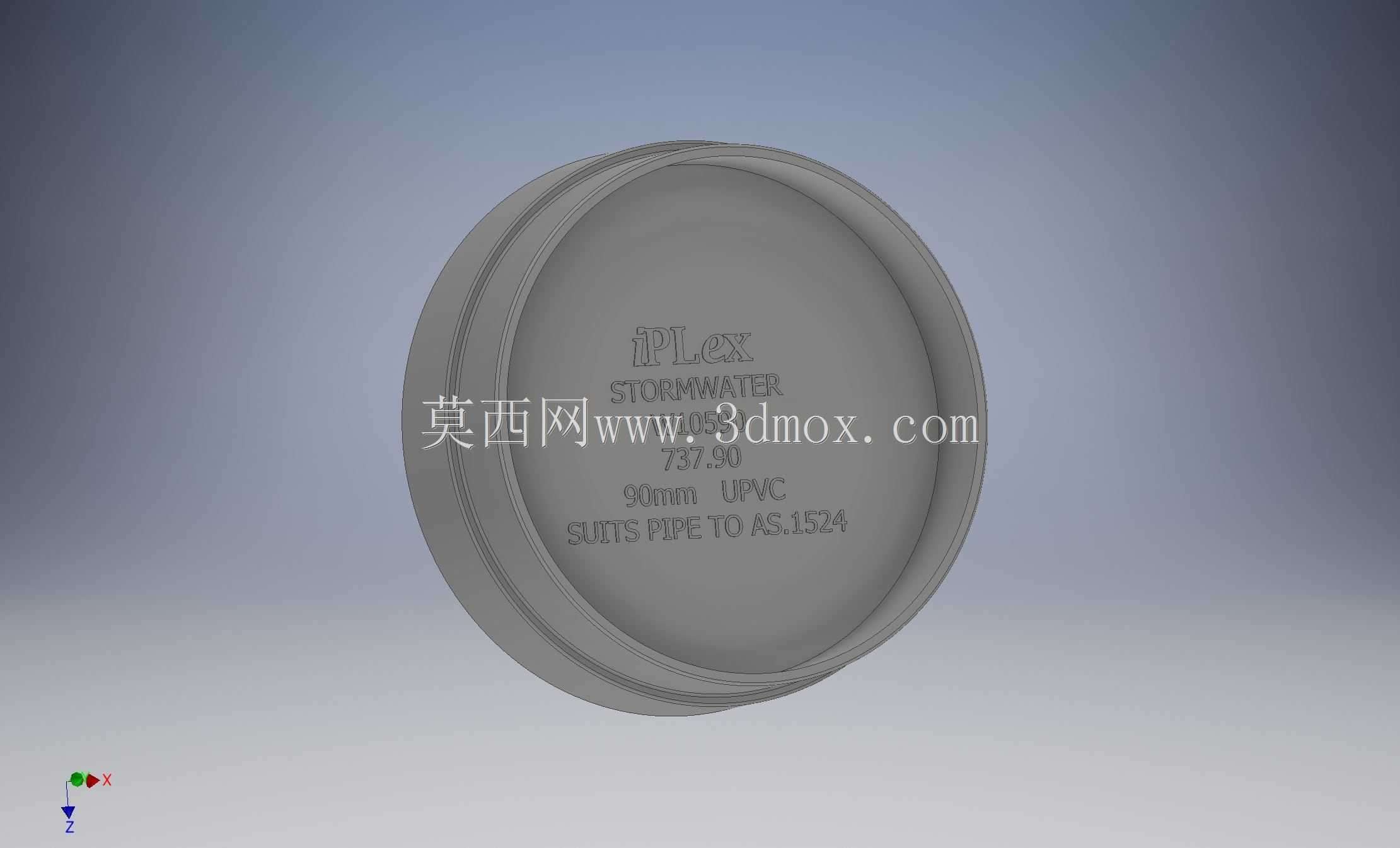

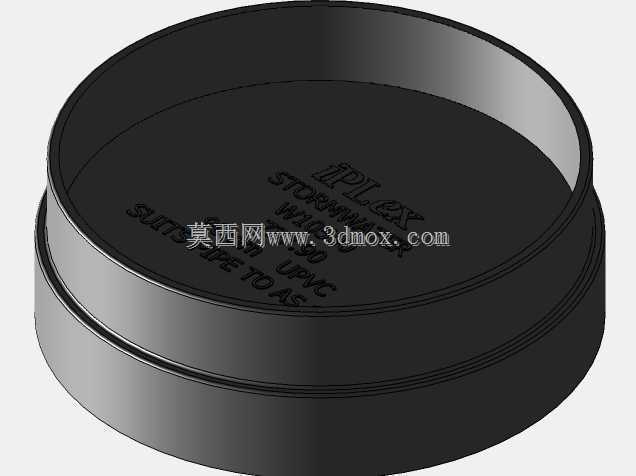

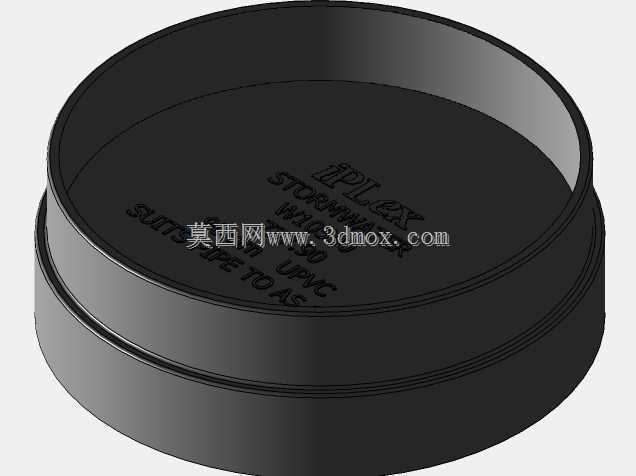

90mm规格UPVC管道端封管帽结构

　　在民用给排水、化工流体输送、农田灌溉等UPVC管路布设场景里，管帽是管路末端封堵的核心配件，这款90mm规格的UPVC管帽，主要适配公称外径90mm的UPVC直管，承担管路末端截流、防尘防异物侵入、临时试压封堵的作用，在管路改线、末端预留、设备接口暂封的工况下，能快速完成管路端头的密封处理，无需额外焊接或复杂粘接预处理，适配现场快速施工的需求。从结构设计来看，这款管帽采用一体式注塑成型结构，整体为带内承口的圆盖形态，承口内壁预留了适配UPVC管材粘接的间隙量，配合PVC专用粘接剂使用时，能让管材外壁与承口内壁充分贴合，形成可靠的粘接密封面，避免输送流体从衔接缝隙渗漏。管帽的端盖部分做了等壁厚加强设计，在满足1.

　　0MPa公称压力使用要求的前提下，尽可能控制整体壁厚，避免注塑成型时出现缩痕、应力集中的问题，端盖外表面的标识区域做了微浮雕处理，清晰标注适配管材规格、压力等级、适用标准等信息，方便现场施工人员快速识别选型，不会与其他规格的管件混淆。从安装边界来看，这款管帽的承口深度匹配90mmUPVC管材的标准插入深度，安装时无需对管材端头做过度打磨，只需清理管材外壁的毛刺、油污，均匀涂抹粘接剂后插入承口到底，静置待粘接剂固化即可完成安装，安装完成后管帽的外沿与管材端头的衔接处无突出台阶，不会在管路布设时与周边支架、墙体产生干涉。在实际工程应用中，这类UPVC管帽常被用在建筑给排水的立管顶端临时封堵、室外灌溉管路的分支末端封盖、

　　化工轻型腐蚀流体输送管路的预留接口封堵场景，相比金属材质的封堵配件，UPVC材质自重更轻，耐化学腐蚀性能更优，安装工序更简便，不需要配套法兰、螺栓等额外紧固件，能大幅降低现场施工的配件成本与人工耗时。设计过程中重点考量了注塑成型的工艺可行性，承口与端盖的过渡位置做了圆弧倒角处理，避免注塑时熔体在转角位置出现填充不足、应力集中的问题，同时承口内壁的脱模斜度控制在合理范围，既保证注塑脱模时不会刮伤内壁密封面，又能保证与管材衔接的配合精度，不会出现间隙过大导致粘接失效的问题。端盖的承压面做了微弧面处理，相比纯平面端盖，能更好地分散管路内部的流体压力，避免长期承压状态下端盖出现鼓胀、开裂的问题，在管路试压过程中，这种微弧结构能均匀传递压力，不会在端盖中心位置形成应力集中点，提升长期使用的结构可靠性。针对现场施工可能出现的轻微磕碰问题，管帽的外沿做了加厚圆角处理，搬运、安装过程中即使出现轻微碰撞，也不会出现崩边、裂纹的问题，适配施工现场复杂的作业环境。
