工业级PCB防护塑料壳体结构设计

　　这款PCB防护塑料壳体，主要面向工业控制板卡、小型传感模块、嵌入式测控单元这类需要独立封装防护的电子组件场景，在车间现场的分布式采集节点、设备侧的小型信号转换模块、户外布设的低功耗传感单元中都能适配使用，核心作用是为内部印制电路板提供物理防护、绝缘隔离与一定程度的防尘防溅能力，避免板卡直接暴露在环境中受到粉尘侵蚀、意外磕碰、液体飞溅带来的损坏。

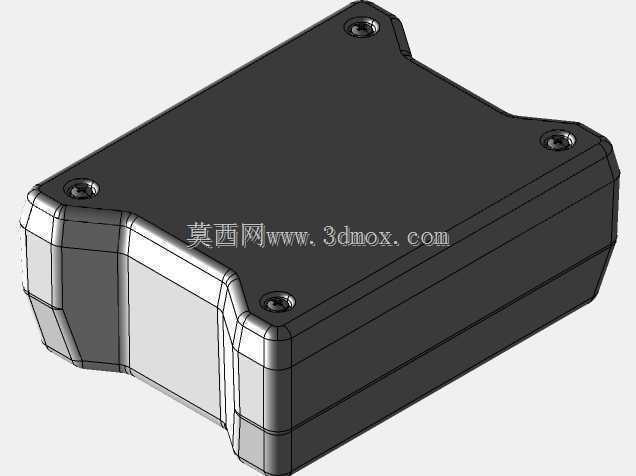

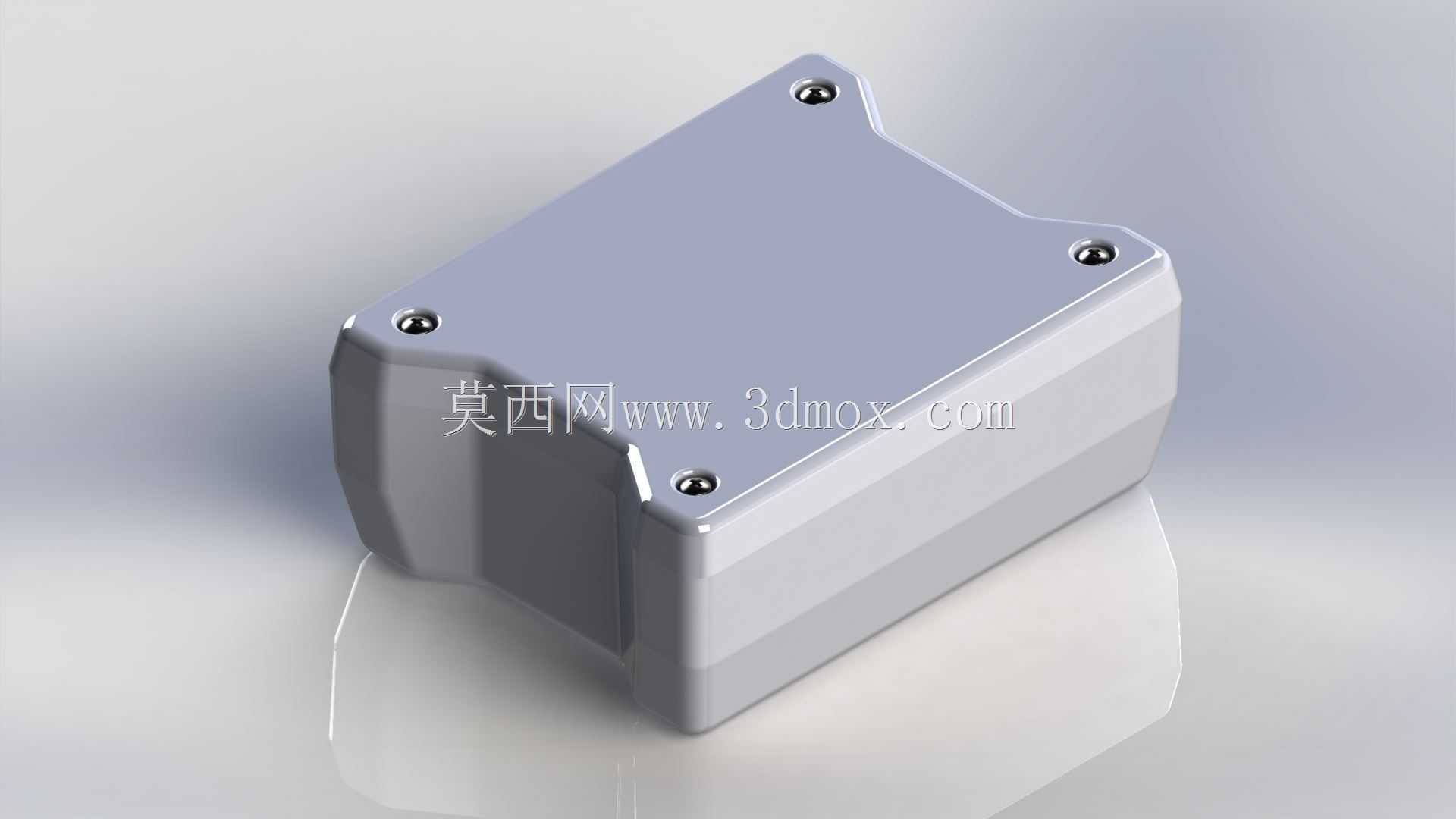

　　从设计思路来看，整个壳体采用上下扣合的分体式结构，上盖与下壳的配合面做了错位止口设计，不需要额外加装密封胶条就能实现基础的防尘挡溅效果，同时降低装配复杂度，批量组装时可以直接扣合后通过四角的固定螺丝完成锁紧，不需要复杂的工装辅助。四角的螺丝柱做了内嵌式的沉台设计，螺丝锁紧后头部完全沉入壳体表面，不会突出在外，既避免螺丝剐蹭周边布线或者安装面，也能让壳体外表面保持平整，在密集排布安装时不会出现相邻壳体干涉的问题。壳体的边角全部做了大圆弧过渡处理，一方面是适配注塑成型的工艺要求，减少尖角位置的应力集中，避免注塑过程中出现缺胶、应力开裂的问题，另一方面也能消除安装维护过程中的锐边划伤风险，符合工业设备的安全设计要求。

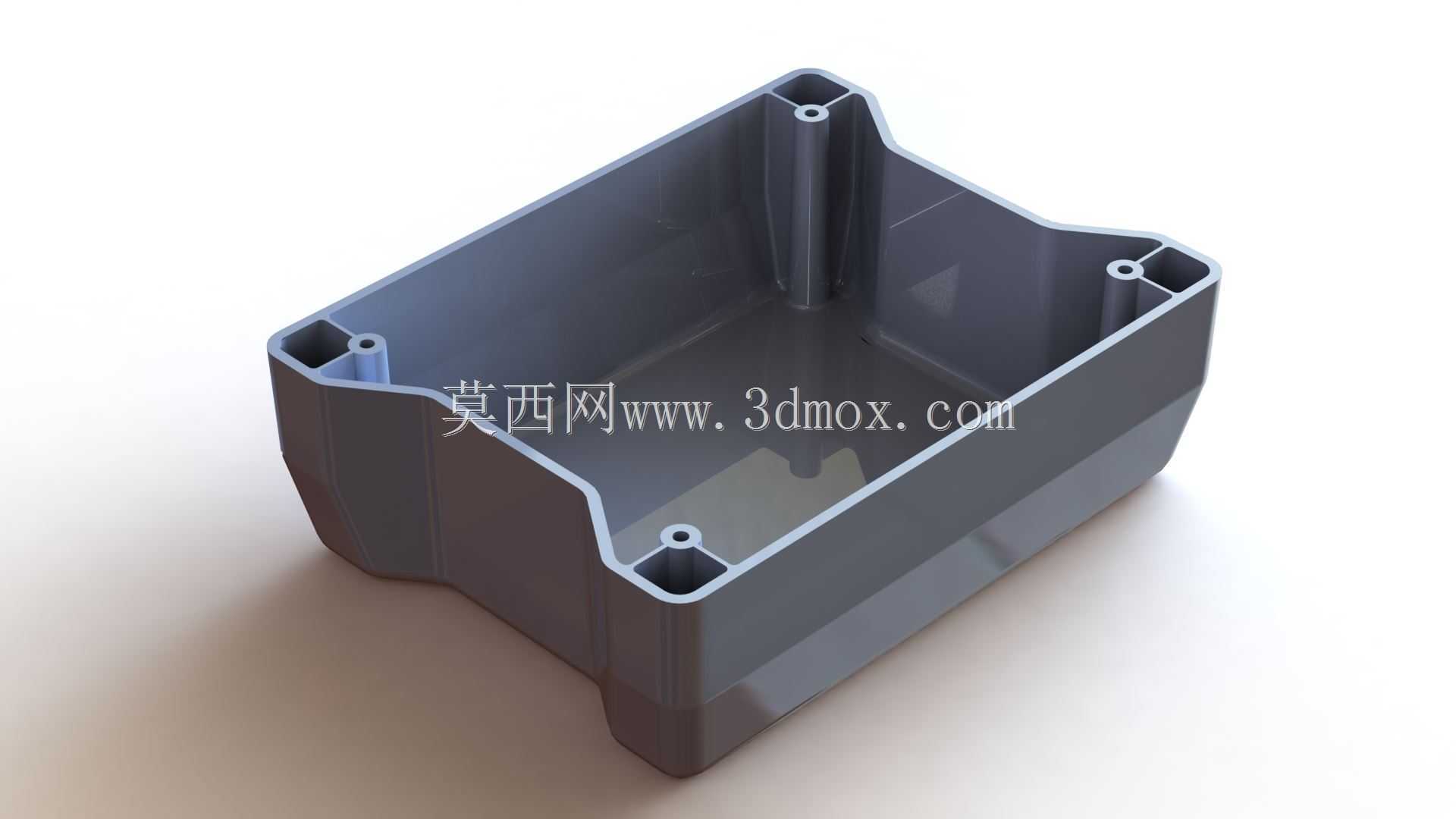

　　在安装边界的考量上，壳体内部预留了标准的PCB安装柱，柱高根据常规板卡的元件最高高度做了适配，安装柱的中心距匹配市面上通用的小型工业PCB板安装孔位，不需要额外做转接板就能直接固定常规尺寸的控制板卡。下壳的侧壁预留了可选的走线槽位，用户可以根据实际接线需求在对应位置敲落开孔，引出电源、信号线缆，不需要额外对壳体做二次铣削加工，适配不同场景的接线需求。壳体的整体壁厚做了均匀化处理，整个主体壁厚保持一致，避免注塑过程中出现缩痕、翘曲变形，同时在螺丝柱、扣合位这些受力位置做了局部的加强筋设计，既不会过多增加材料用量，也能保证壳体在锁紧、安装、日常使用过程中不会出现开裂、变形的问题。

　　从实际使用的角度出发，这款壳体的外形尺寸适配常规的小型板卡安装需求，外部没有多余的突出结构，既可以通过壳体背面的预留挂孔直接壁挂安装，也可以通过四角的安装孔固定在设备内部的安装板上，甚至可以直接放置在电控柜的导轨旁通过扎带辅助固定，安装方式灵活。壳体表面做了细磨砂的纹理处理，不容易残留指纹与污渍，在车间长期使用也能保持外观整洁，同时磨砂表面可以减少光线反射，避免在设备运维过程中因为反光影响对周边状态的观察。上下壳的配合间隙做了严格的公差控制，扣合后不会出现明显的错位、缝隙不均的问题，既保证外观的一致性，也能避免粉尘从缝隙位置进入壳体内部。针对注塑生产的需求，整个壳体的脱模斜度做了合理设置，所有内侧的筋位、柱位都顺着脱模方向做了斜度处理，不需要复杂的抽芯结构就能完成注塑生产，有效降低模具的加工成本与量产时的成型难度，适合批量生产加工。
