挖掘机动力传输用电机主轴结构设计

　　在工程机械的动力传输链路里，电机主轴是承接动力输出、衔接执行机构的核心受力零件，这款适配挖掘机工况的电机轴，从结构设计到尺寸边界都完全贴合重型作业场景的载荷特性。日常作业中，挖掘机需要频繁完成回转、行走、工作装置动作的动力切换，电机轴作为动力传递的核心载体，既要承受电机端输出的恒定扭矩，还要缓冲作业过程中来自负载端的冲击载荷，比如挖掘硬土、石块时的瞬时反向冲击力，都会直接作用在轴体上，这就要求轴的结构设计必须兼顾刚性与韧性，避免出现应力集中导致的断裂、变形问题。

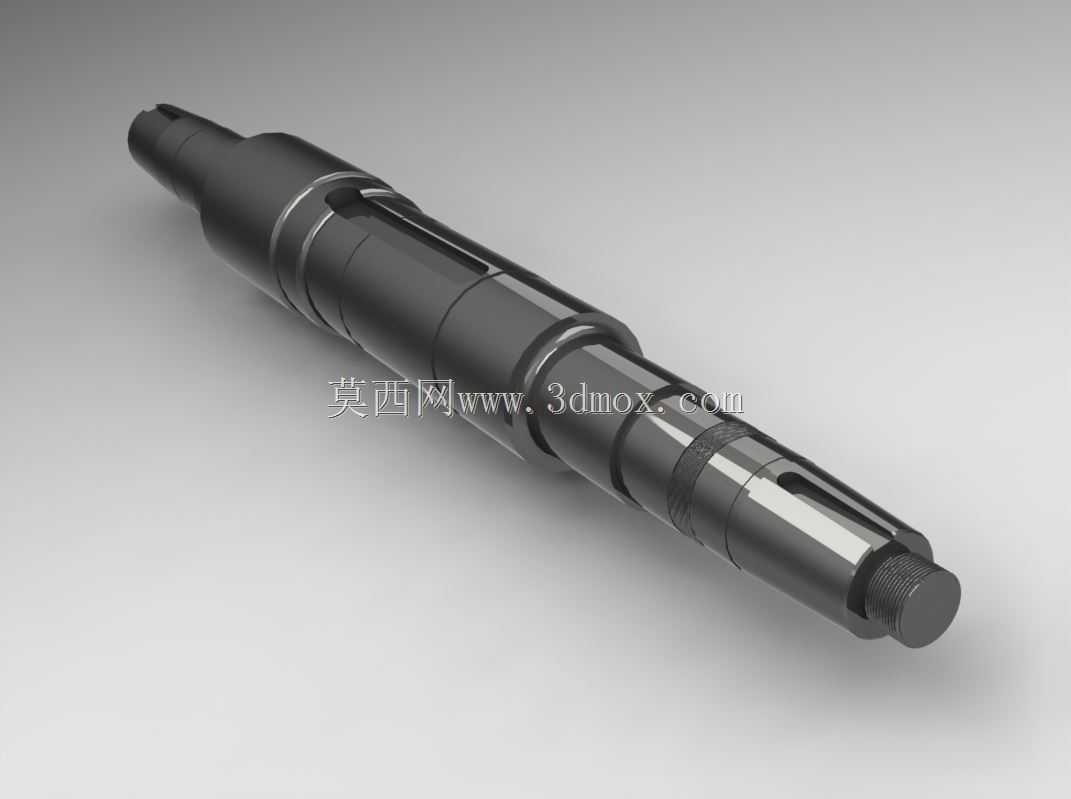

　　从结构布局来看，这款轴采用多阶梯轴的经典设计逻辑，不同轴段的直径变化完全匹配装配需求：靠近电机转子安装的轴段设置有定位轴肩，能够精准限制转子的轴向窜动，保证转子与定子的气隙均匀，避免运行过程中出现扫膛故障；中间段的轴承安装位严格按照配合公差设计，轴颈的表面粗糙度、圆柱度都满足滚动轴承的装配要求，两个轴承位之间的距离经过校核，能够保证轴系运行时的挠度在允许范围内，避免高速转动时出现挠曲变形影响轴承寿命；输出端的轴段设计有键槽与锁紧螺纹，用于连接传动齿轮或者联轴器，键槽的位置避开了轴的最大应力截面，同时键槽的圆角经过优化，减少应力集中系数，锁紧螺纹的精度满足锁紧螺母的装配要求，能够在重载冲击下防止连接松脱。

　　在安装边界的设计上，这款轴的各轴段长度、直径公差都经过严格核算：总长度适配对应型号挖掘机电动机的端盖安装间距，不会出现轴伸过长导致的悬臂载荷过大问题，也不会因为轴长不足导致连接结构无法装配；轴端的倒角设计满足装配导向需求，安装时能够顺利穿入轴承、转子的内孔，避免刮伤配合面；各轴肩的过渡圆角半径根据相邻轴段的直径差设定，在保证零件定位可靠的前提下，尽可能增大圆角半径，降低应力集中的风险，这一点对于频繁承受冲击载荷的工程机械用轴来说尤为关键，很多现场出现的轴断裂故障，根源都在于过渡圆角设计过小，长期交变载荷下从圆角位置萌生疲劳裂纹。

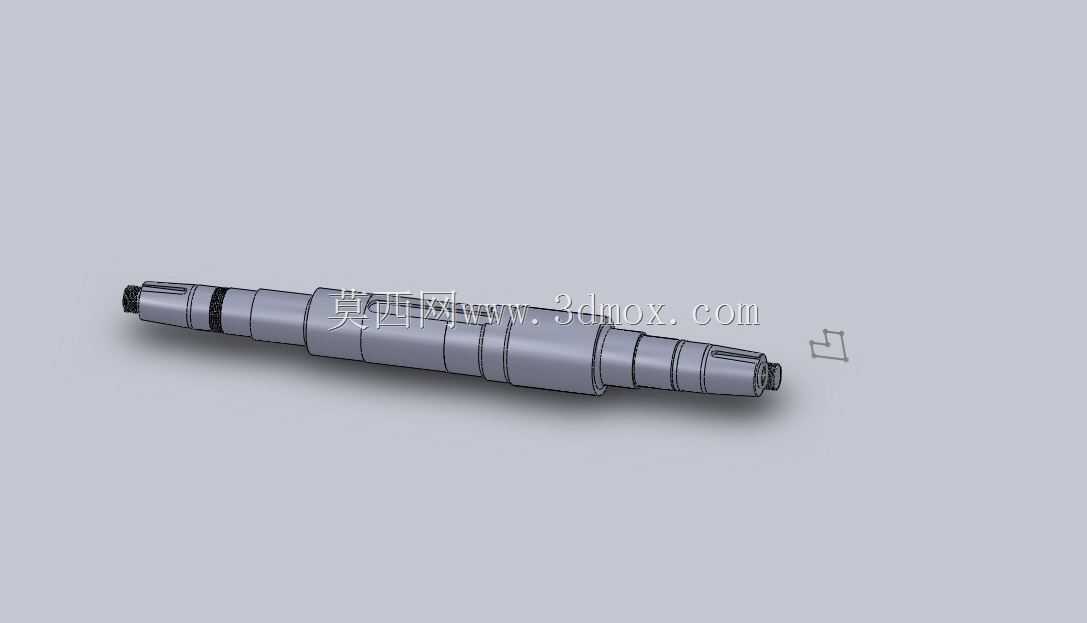

　　从实际使用场景的适配性来看，这款轴的材质选型与结构设计匹配挖掘机的户外作业环境，能够适应高粉尘、大温差、连续重载的工况：轴的表面经过相应的热处理工艺，轴承位、键槽等易磨损位置的硬度满足长期运行的耐磨要求，芯部保持足够的韧性吸收冲击能量；轴上预留的密封件安装槽位，能够配合骨架油封实现电机端盖位置的密封，防止户外作业时的粉尘、水汽进入电机内部，破坏绕组与轴承的润滑环境。在进行三维建模时，这类轴类零件的建模逻辑需要严格遵循工艺要求：先绘制各轴段的回转轮廓，通过旋转特征生成轴的基体，再依次加工键槽、退刀槽、螺纹、倒角等细节特征，建模过程中需要注意各特征的尺寸基准统一，以轴的两端中心孔作为设计基准，保证各轴段的同轴度公差符合设计要求，后续生成工程图时也能直接对应加工工艺的基准，减少加工过程中的基准转换误差。对于设备选型人员来说，这类轴的替换选型需要重点核对轴伸尺寸、轴承位间距、键槽规格这几个核心安装参数，确保能够与原有电机的转子、轴承、端盖完全适配，避免出现装配干涉；对于结构设计从业者来说，这类重载轴的设计需要重点校核扭矩承载能力、疲劳强度、临界转速这几个核心指标，根据实际工况的载荷谱调整轴径与过渡结构，不能直接照搬通用电机轴的设计参数，否则很容易在重型冲击工况下出现失效。
