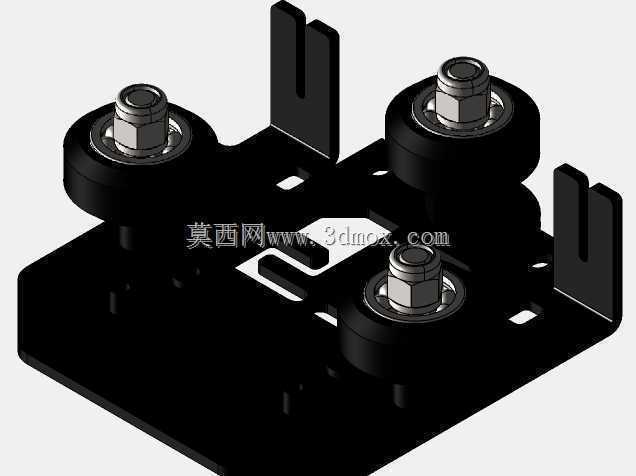

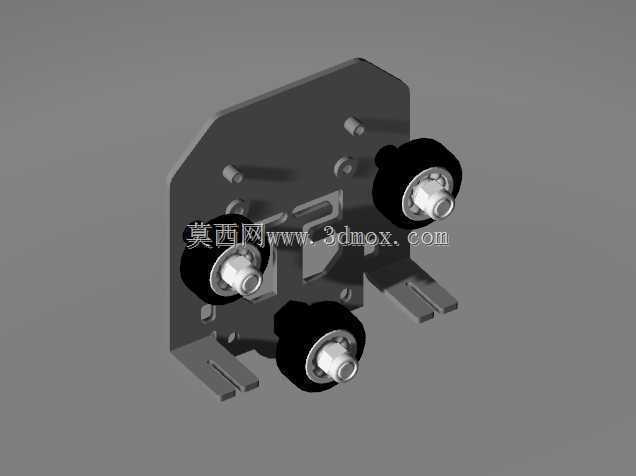

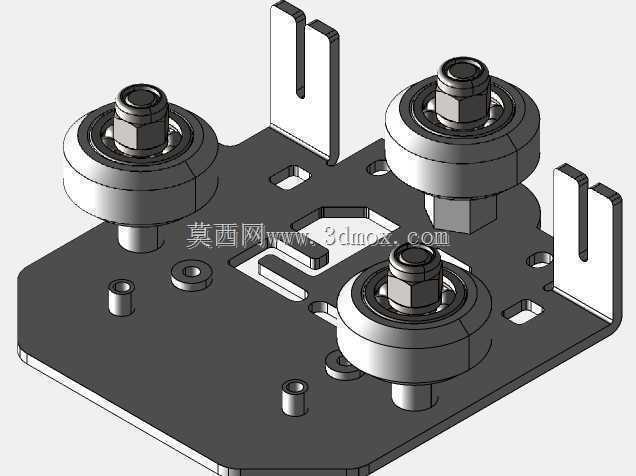

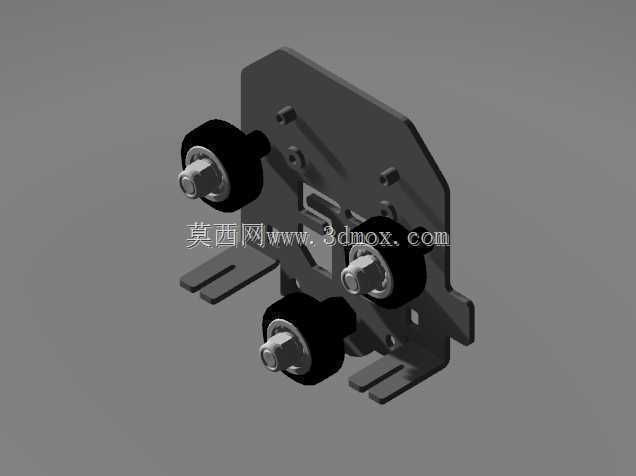

GeeetechA20T打印机X轴托架结构

　　桌面级FDM3D打印设备的X轴运动组件，直接决定打印过程中热端的运动平稳性与定位精度，这款适配GeeetechA20T机型的X轴托架，是整套X轴传动系统的核心承载构件，日常打印作业中，托架需要同时承载热端组件、送料管路接头、传动同步带固定端以及位置检测触发片，在X轴导轨做往复直线运动时，还要抵消喷头移动、送料动作带来的侧向力矩，避免运动过程中出现晃动偏移，保障打印层厚的一致性。从实际装机适配角度看，这款托架的安装基准面完全匹配原机2020铝型材X轴导轨的安装孔位，不需要对原有机架做二次打孔或打磨修改，托架上预留的三个滑轮安装位，分别对应导轨的三个贴合面，滑轮的偏心调节孔位做了沉台设计，

　　安装时可以直接通过偏心螺母调整滑轮与铝型材导轨的预紧压力，既不会因为间隙过大出现运动窜动，也不会因为压接过紧导致运动阻力增大、丢步的问题。托架的热端安装区域做了下沉式的定位槽，适配A20T机型的多喷头热端组件安装，定位槽的公差控制在0.1mm以内，安装后热端的喷嘴平面与打印平台的平行度不需要做过多调整就能满足使用要求，同时托架侧面预留了同步带的压片固定槽，同步带安装后不会出现与托架本体、滑轮组件的运动干涉，带轮的张紧调节空间也做了预留，日常维护时不需要完全拆卸托架就能完成同步带张紧度的调整。设计层面上，这款托架针对原机同位置配件的使用痛点做了结构优化，原配件在长时间高温作业环境下，靠近热端的安装位容易出现轻微形变，导致热端定位偏移，

　　这款托架在热端安装位的背部增加了交叉式的加强筋结构，在不增加整体重量的前提下提升了安装位的结构刚性，即使长时间在热端传导的高温环境下作业，安装位的形变量也能控制在打印精度允许的范围内。托架的走线槽位做了内嵌式设计，热端的加热线、测温线、风扇供电线都可以顺着托架侧面的线槽排布，不会在X轴往复运动时出现线缆拖拽、勾挂机架的问题，线槽边缘做了圆角过渡，避免长时间运动摩擦割破线缆绝缘层。从安装边界尺寸来看，托架整体的外轮廓尺寸完全适配原机X轴的运动行程范围，运动到X轴左右两个极限位置时，不会与机架两侧的端盖、Z轴传动组件发生碰撞，托架的厚度控制也兼顾了结构强度与运动空间，不会因为托架过厚压缩Y轴方向的有效打印行程。实际打印作业场景中，

　　这类X轴托架的负载稳定性直接影响打印成品的表面质量，尤其是在高速打印、大流量挤出的工况下，托架的抗形变能力、运动顺畅度会直接反映在打印件的层纹、尺寸精度上，这款托架的滑轮安装位同轴度做了精准控制，三个滑轮安装后转动轴线平行度误差极小，运动过程中不会出现滑轮卡滞、偏磨的问题，长时间运行也不会出现异响、精度下降的情况。针对多喷头机型的使用特点，托架在热端安装位的周边预留了散热风扇的固定孔位，可以直接适配原机的轴流散热风扇，风扇安装后出风方向正对热端的散热鳍片，能够有效降低热端向托架传导的温度，进一步减少托架的热形变风险，同时托架上预留的限位触发片安装位，位置与原机X轴限位开关的触发位置完全匹配，安装后不需要重新调整限位开关的位置，就能保证X轴回零的位置精度一致。
