旋转封闭式防飞灰烟灰缸结构设计

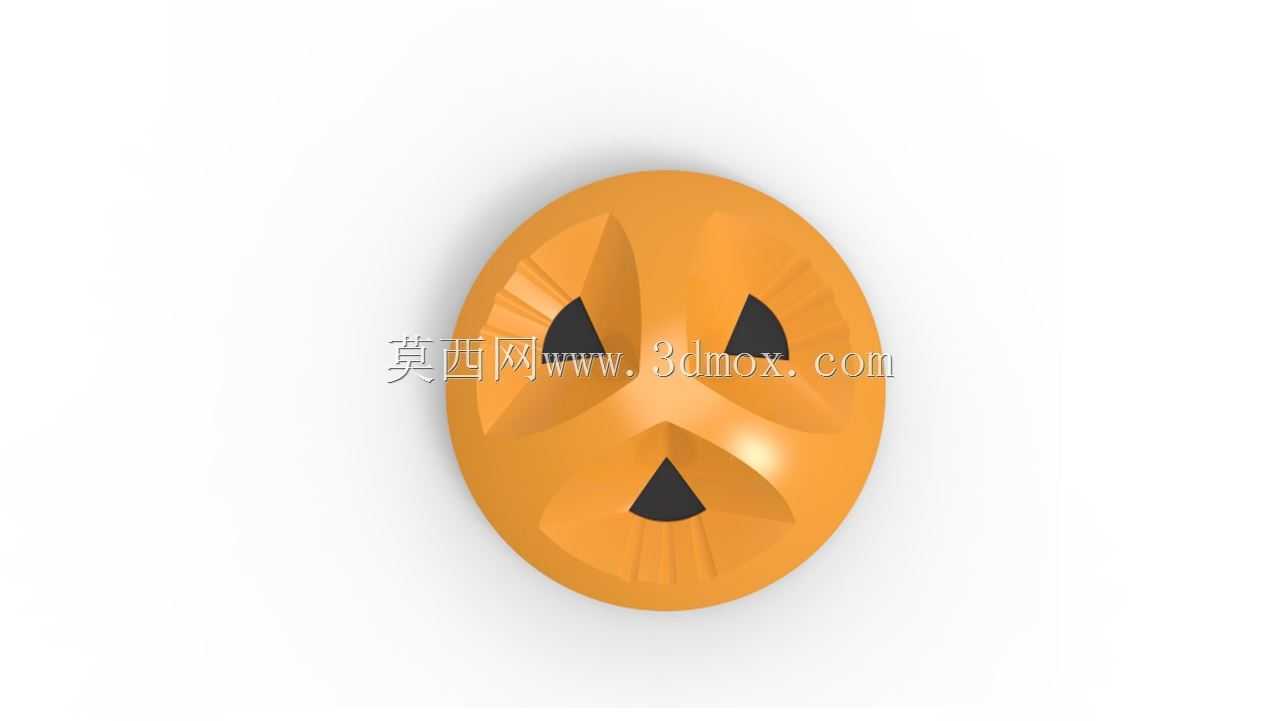

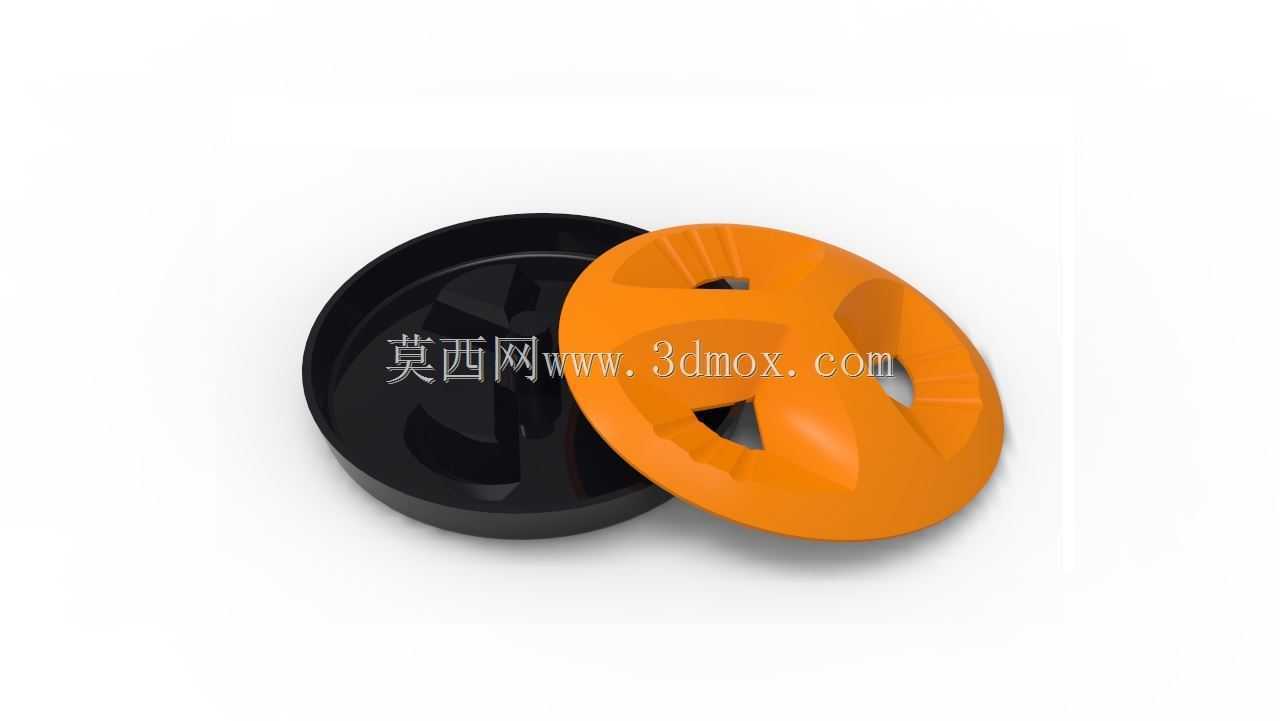

　　这款旋转封闭结构的烟灰缸，核心解决日常办公、居家场景下敞开式烟灰缸易被气流带起烟灰、烟蒂异味散逸的痛点，适配桌面摆放的使用需求，整体采用上下双层同轴装配结构，下层为储灰腔体，上层为带落灰通槽的旋转盖体，两层通过中心的旋转轴配合实现相对转动，无需额外卡扣或锁止结构，仅依靠旋转动作即可完成开合状态切换。从结构设计逻辑来看，上层盖体设置三个弧形落灰槽，与下层腔体的挡边形成错位配合，当旋转上层盖体至落灰槽与腔体开口对齐时，可将烟灰、烟蒂投入腔体内部，反向旋转一定角度后，盖体的实体部分完全覆盖腔体开口，形成封闭空间，既能够阻挡空调风、穿堂风等气流吹动腔体内的烟灰外溢，也能在一定程度上阻隔烟蒂残留异味的散出，同时避免日常打扫时灰尘落入腔体、

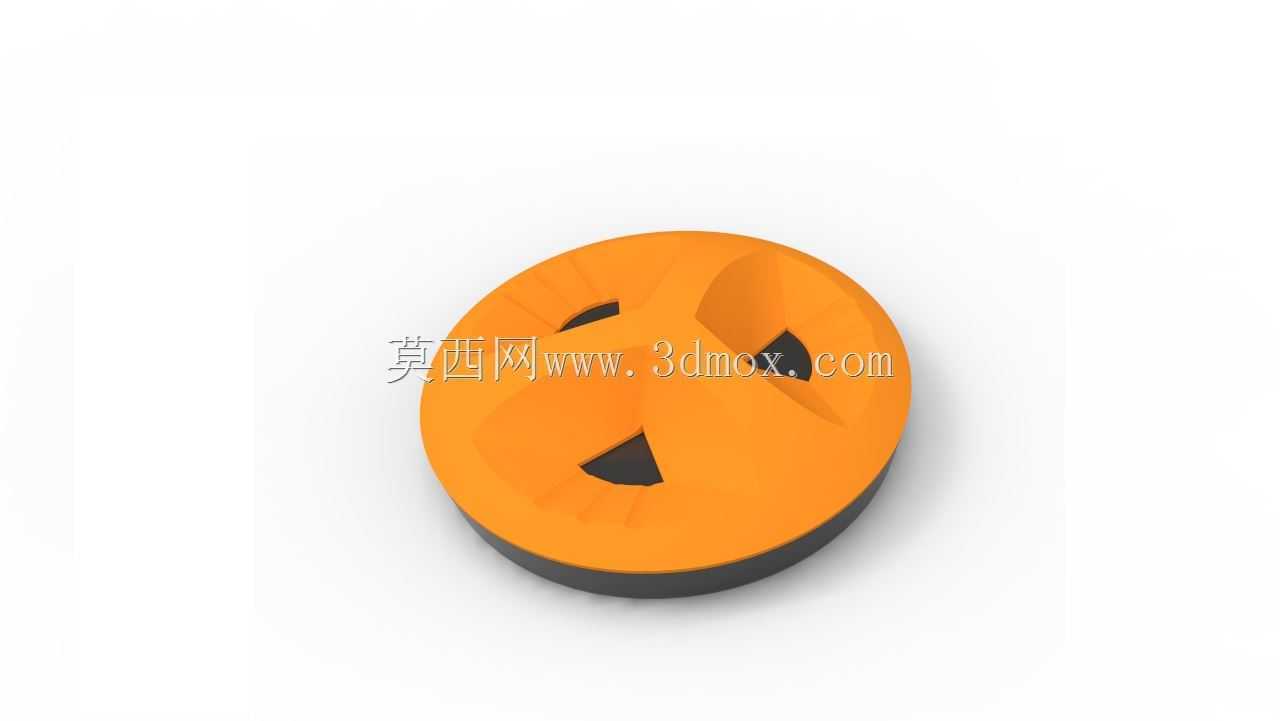

　　或是误碰导致烟灰洒出的问题。整体外形采用扁圆柱构型，外轮廓直径控制在100mm左右，整体高度不超过35mm，底部设置一圈厚度3mm的防滑硅胶嵌槽，安装放置时与桌面接触摩擦力充足，不会被轻易碰倒，旋转操作的阻尼通过上下层配合面的微小过盈量实现，转动时手感顺滑无卡顿，同时不会因轻微晃动出现自行转动开合的情况。在实际使用场景中，该结构无需额外的开合按键或翻盖结构，单手持烟时用指尖即可拨动上层盖体完成开合操作，使用便捷度优于带翻盖的按压式烟灰缸，同时封闭状态下的腔体能够容纳约20个常规烟蒂，满足普通办公场景3-5人单日使用的储灰容量需求，清理时仅需将上下层沿轴向分离即可倒出内部烟灰，无复杂的拆装结构，清洁死角少。从3D打印适配性来看，

　　整体结构无悬空大于45度的打印特征，无需额外添加支撑结构即可完成打印，上下层的配合公差预留0.2mm的间隙，适配FDM工艺的打印精度，打印完成后仅需去除少量毛刺即可直接装配使用，材料可选用PLA、ABS等常规3D打印耗材，若需更高的耐热性，也可选用PETG耗材打印，避免未熄灭的烟蒂烫坏腔体结构。结构细节上，上层盖体的落灰槽边缘做R2的圆角过渡，避免清理时锐角划伤手指，下层腔体的内壁做1度的拔模斜度，既便于打印时脱模，也能让烟灰更易倒出，不会在腔体内壁残留堆积，底部的防滑嵌槽深度为1.5mm，嵌入同尺寸的硅胶防滑垫后，整体放置稳定性大幅提升，即使桌面有15度以内的倾斜也不会出现滑动倾翻的情况。不同于传统敞开式烟灰缸的结构，

　　这款旋转封闭结构的设计没有采用复杂的传动或锁止零件，整体仅包含上下两个主体零件，零件数量少，装配难度低，即使是没有装配经验的使用者也能快速完成组装，同时结构可靠性高，没有易损的小零件，长期使用不会出现卡扣断裂、弹簧失效等问题，使用寿命更长。在桌面摆放的场景中，扁圆柱的构型占用桌面空间小，不会与键盘、水杯、文件等桌面物品产生空间干涉，旋转开合的操作方式也不会产生翻盖开合的异响，适合在办公室、会议室等需要保持安静的场景使用，封闭后的腔体能够完全遮挡内部的烟蒂和烟灰，视觉上更加整洁，不会像敞开式烟灰缸那样堆积烟蒂影响桌面美观。
