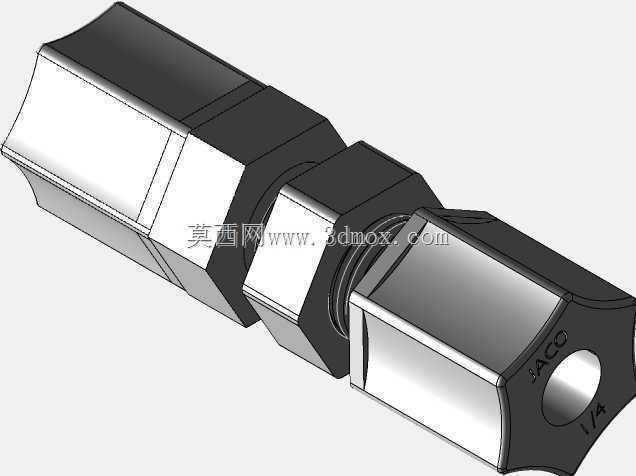

Jaco1/4规格180度直通管路接头结构

　　在流体输送系统的管路布设作业中，接头部件是决定管路密封可靠性、布设灵活性的核心基础零件，这款1/4规格180度直通接头，主要面向中小通径的气路、低压液路连接场景，常见于实验室气路排布、小型自动化设备气动回路、民用净水设备管路接驳、小型液压工具供油管路等工况中，承担两段同规格管路的直线对接功能，相比弯头类接头，直通结构的流体沿程阻力更小，不会出现流向突变带来的压损激增问题，适合对流体压力稳定性有要求的回路使用。从结构设计来看，这款接头采用两端对称的卡套式连接结构，中间设置六角拧动段，两端的锁紧螺母与主体配合时，可通过挤压内置卡圈抱紧插入的管路外壁，无需对管路做套丝、焊接等预处理，现场安装时仅需用普通开口扳手拧动锁紧螺母即可完成固定，

　　安装效率比传统螺纹接头提升40%以上，同时可反复拆装多次，不会破坏连接部位的管路结构，适合需要频繁调整管路走向的试验台、临时布设管路场景使用。接头主体的六角段尺寸按照标准扳手开口设计，对边尺寸适配常用的活动扳手、呆扳手规格，现场安装无需准备专用工具，两端锁紧螺母同样采用六角外形，拧动时受力均匀，不会出现打滑拧圆的问题。主体内部的流道采用等径直孔设计，通径与两端连接的1/4规格管路内径完全匹配，不存在通径突变的台阶结构，流体通过时不会产生紊流、异响，也不会在台阶位置残留输送介质，对于输送洁净气体、纯水的场景，可避免介质残留带来的污染风险。密封结构上，接头内置的密封件采用耐常规介质的弹性材质，可适配压缩空气、常温清水、低压液压油、

　　惰性气体等多种常见流体，工作压力覆盖常规气动系统0.8MPa以内、低压液路1.6MPa以内的工况，满足绝大多数民用、工业小型流体回路的使用要求。从安装边界来看，这款接头整体为同轴对称结构，安装时仅需保证两端插入的管路与接头主体同轴，管路插入深度达到接头内部的定位台阶即可，拧动锁紧螺母时无需过度施加扭矩，当感受到扭矩明显上升后再拧1/4圈即可达到可靠密封效果，过度拧动反而会导致卡圈过度变形切割管路外壁，反而引发泄漏风险。接头的整体长度较短，相比同规格的其他直通接头，轴向安装尺寸更紧凑，在管路布设空间局促的设备内部，比如小型自动化设备的阀岛周边、桌面型试验台的管路排布中，不会占用过多的安装空间，可有效压缩管路布设的整体占用体积。

　　在实际选型使用时，需要注意这款接头适配的管路外径尺寸，必须与接头标注的1/4规格匹配，若管路外径公差过大，会出现卡圈无法抱紧导致的脱落、泄漏问题，若用于有振动的管路场景，可在接头两端加装管路固定卡扣，避免长期振动导致锁紧螺母松动。另外这款接头的金属主体结构具备足够的结构强度，正常安装使用时不会出现主体开裂、螺纹滑牙等问题，表面处理采用常规的防锈工艺，在常规室内工况下长期使用不会出现锈蚀问题，若用于户外或者有腐蚀性介质的场景，需要提前确认材质与介质的兼容性，避免腐蚀导致的密封失效。从建模角度来看，这款接头的建模过程需要重点保证两端连接结构的同轴度，若同轴度偏差超过0.1mm，安装后管路会出现别劲问题，长期使用会在接头与管路的连接位置产生应力集中，容易出现管路断裂或者接头泄漏的问题；六角段的对边尺寸、倒角尺寸需要严格按照扳手适配标准设计，避免出现扳手无法卡入或者卡入后间隙过大打滑的问题；内部流道的相交位置需要做微小的圆角过渡，虽然不影响实际安装使用，但可以进一步降低流体通过时的压损，减少紊流产生的概率。
