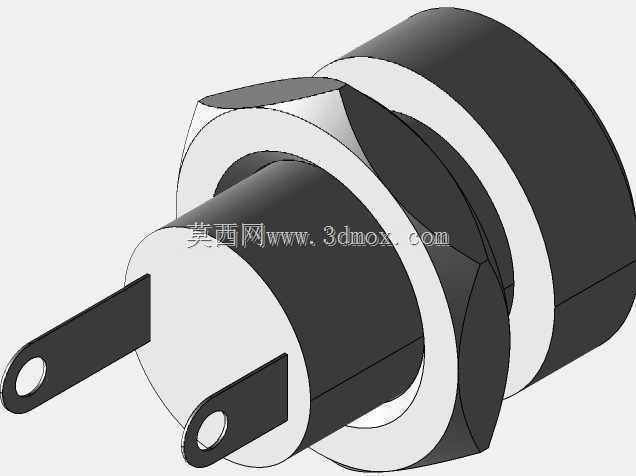

5.5x2.1规格板装式直流电源插座结构

　　在消费电子、小型工控终端、桌面型测试仪器这类需要低压直流供电的设备里，板载直流电源插座是整机供电链路里最容易被忽略但又直接影响使用可靠性的部件，很多设备出现的接触不良、供电闪断问题，追根溯源往往是插座选型时没有匹配安装边界、引脚受力设计不合理导致的。这款5.5x2.1规格的直流插座，采用的是前端带限位法兰的板装结构，插合端的公头适配尺寸严格对应常规DC电源插头的内孔外径公差，插合后接触弹片的抱紧力控制在合理区间，既不会因为插拔力过大导致用户使用时扯动整机电路板，也不会因为抱紧力不足出现轻微晃动就断电的情况。

　　从结构设计逻辑来看，这款插座的两个直插式焊脚做了加宽处理，焊脚根部和绝缘基座的衔接位置做了圆弧过渡，避免波峰焊或者手工焊接时应力集中导致焊脚断裂，焊脚末端的定位孔可以在插件时先套在电路板的定位桩上，过波峰焊之前不需要额外点胶固定，就能保证插座在PCB上的位置度，不会出现焊完之后插座歪斜、插头插不进去的问题。插座本体的绝缘基座采用耐温工程塑料材质，能够承受常规波峰焊的高温冲击，不会出现焊接后基座变形、内部金属件移位的问题，金属接触件采用铜质基材镀镍处理，抗氧化能力强，长期使用后接触电阻不会出现明显上升，避免大电流供电时接触位置发热的隐患。

　　安装边界上，这款插座前端法兰的直径大于壳体本身的直径，安装时法兰面贴合设备外壳或者PCB面板的内侧，能够承受插头插拔时的轴向推力，不会因为多次插拔把整个插座顶得脱离电路板，法兰和壳体衔接的台阶位置可以加装密封胶圈，在有一定防尘防泼溅要求的设备上也能适配。插座的插合深度做了精准控制，插头插到底之后不会顶到插座内部的封底结构，同时也能保证插头的接触段和内部弹片完全贴合，不会出现虚接。两个焊脚的间距符合常规PCB设计的孔位标准，不需要为了这款插座单独调整电路板的孔位布局，适配现有多数低压直流供电设备的板载安装空间，不管是新做项目选型还是替换原有损坏的插座，都能直接匹配安装位，不需要额外修改结构件或者电路板设计。

　　实际应用场景里，这类插座除了用在常见的路由器、小型交换机、桌面适配器供电端，还可以用在小型工控模块、手持检测设备、外置供电的传感器模组上，因为直插焊脚的结构比卧式贴片插座的受力能力更强，在需要频繁插拔电源的使用场景下，结构可靠性更高，不容易出现焊盘脱落的问题。设计时内部的弹片做了双向接触设计，插头插入后弹片从两个方向抱紧插头的金属外壁，即使设备在使用过程中有轻微的振动，也能保证供电接触稳定，不会出现瞬断的情况，弹片的弹力经过反复调校，正常插拔寿命可以满足常规电子设备的全生命周期使用需求，不需要在设备使用寿命周期内更换插座。
