工业安全防护用带钥匙联锁开关结构

　　在自动化生产线、工业机器人工作站、大型冲压设备、自动化仓储分拣线这类存在机械运动风险的作业场景中，安全联锁装置是规避人员误入危险区域、触发设备误动作的核心防护部件，这类带钥匙的联锁开关，正是安全防护回路里最常用的机电气联锁执行元件。不同于普通的电气按钮开关，这类联锁开关需要同时实现机械结构锁止与电气回路通断的双重功能，当防护门、防护罩处于关闭状态时，配套的钥匙插销插入开关本体，内部的机械锁止结构卡合到位，同时触发内部安全触点闭合，设备的动力回路才允许接通进入可运行状态；一旦防护门被异常打开，钥匙插销脱离开关本体，机械锁止结构快速复位，安全触点瞬间断开，直接切断设备的动力供给回路，避免运动部件对误入的操作人员造成机械伤害。

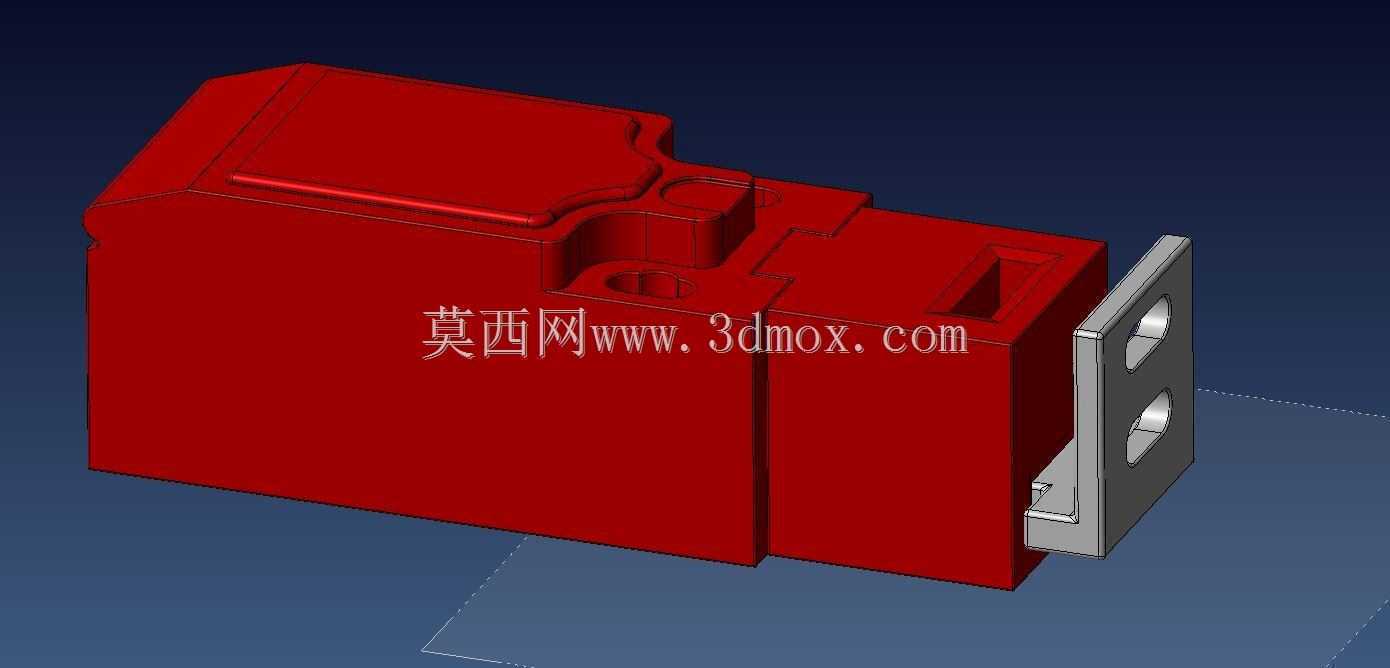

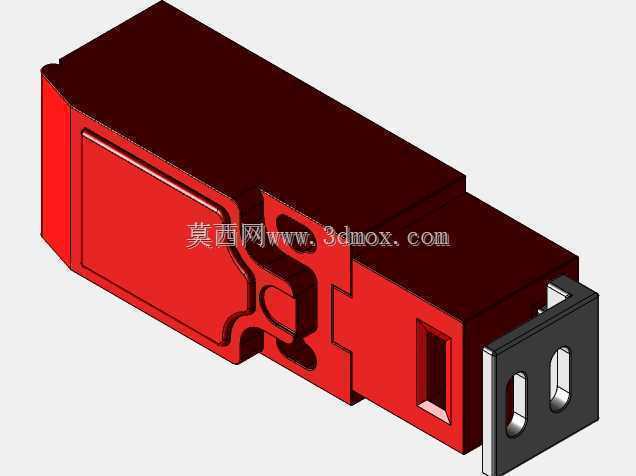

　　从结构设计的角度看，这款联锁开关的本体采用了方正的盒式壳体结构，外壳做了加厚的加强筋设计，能够适配工业现场多粉尘、少量切削液飞溅的复杂工况，壳体边角做了小圆弧过渡，避免安装过程中锐边划伤操作人员，也能减少现场磕碰对壳体造成的损伤。开关的安装侧预留了带两个安装孔的金属安装耳，安装耳与壳体采用嵌入式固定结构，相比外置的塑料安装脚，金属安装耳的抗冲击强度更高，能够承受防护门反复开关带来的振动与拉扯力，长期使用不会出现安装脚断裂、开关移位的问题。安装孔的间距按照工业安全开关的通用安装尺寸设计，能够直接替换市面上同规格的主流联锁开关，不需要在设备防护架上重新打孔调整安装位置，降低现场改造的工作量。

　　钥匙插合端的结构做了定向导向设计，插入口做了倒角导向，操作人员在关闭防护门时不需要精准对位，只要钥匙插销靠近插入口就能顺着倒角滑入锁合位置，适配防护门长期使用出现的小幅位置偏移，不会因为门体轻微变形就出现插销卡滞、无法锁合的问题。不同于常规四插槽的通用锁芯结构，这款开关的锁芯仅设置了单插槽结构，对应的钥匙插销也做了唯一的匹配结构，能够避免不同防护门的钥匙混插导致的锁止失效问题，在多防护门的大型设备上，每一个门的联锁开关都可以配置独立的钥匙结构，防止操作人员用其他钥匙违规短接安全回路，进一步提升安全防护的可靠性。

　　开关本体的外表面做了哑光防滑纹理处理，既能够减少现场光线照射产生的反光干扰操作人员视线，也能在操作人员手动检查开关状态时增加摩擦力，方便快速插拔检修用的解锁钥匙。开关的电气触点部分设置在壳体内部的独立密封腔里，与机械锁止结构做了物理分隔，机械结构反复动作产生的磨损碎屑不会掉入触点腔造成触点接触不良，同时外部的粉尘、水汽也很难进入触点区域，能够提升触点的使用寿命，减少日常维护的频次。

　　在实际安装布局时，这类联锁开关通常安装在防护门的固定框架侧，对应的钥匙插销安装在活动门体上，安装时需要保证门体完全关闭到位时，插销的插入深度达到设计要求的锁合行程，避免门体存在缝隙时开关就提前触发闭合，导致安全防护失效。开关的出线端设置在壳体的侧下方，线缆可以顺着设备框架的布线槽直接走线，不会与活动门体的运动轨迹产生干涉，也能避免门体开关过程中夹损线缆。在多工位的自动化装配线上，这类联锁开关还可以与安全继电器、PLC安全输入模块配合使用，实现多个防护门的联锁逻辑控制，只要任意一个防护门被打开，整条线的危险运动部件都会立即停止运行，完全满足工业设备安全设计的相关规范要求。

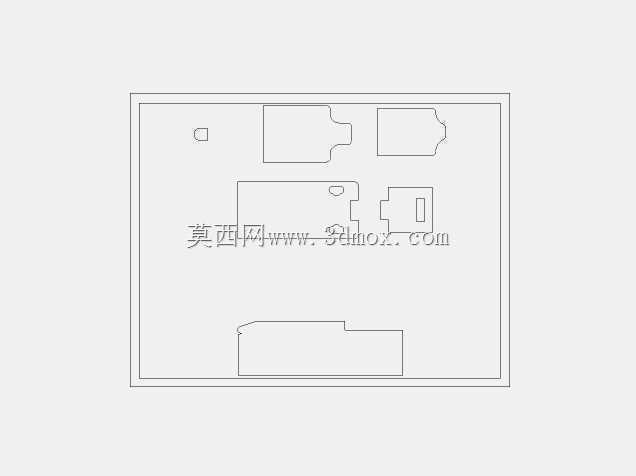

　　从结构建模的角度看，这款开关的模型还原了壳体的壁厚、安装耳的孔位尺寸、插入口的导向倒角、内部锁芯的卡位结构，在做设备防护结构的三维布局时，可以直接导入模型进行安装位置的干涉检查，模拟门体开关过程中插销与开关本体的配合行程，提前验证安装位置是否合理，避免后期加工安装时出现位置干涉、锁合行程不足的问题。模型的外观分色也还原了工业安全开关常用的警示色设计，在做设备整体三维方案展示时，能够清晰标识出安全防护部件的位置，方便方案评审时快速识别安全防护结构的布局是否合规。
