乘用车盘式制动盘结构三维设计

项目分类:制动器 发布时间:2022-01-29 ID:530518
  • 乘用车盘式制动盘结构三维设计
  • 乘用车盘式制动盘结构三维设计
  • 乘用车盘式制动盘结构三维设计

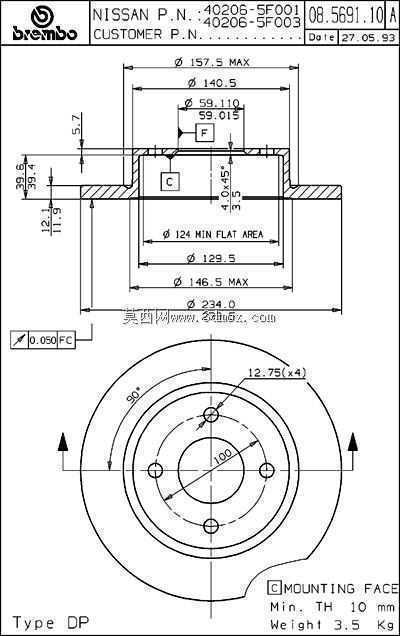

  在乘用车底盘制动系统的开发流程里,制动盘作为核心摩擦制动执行部件,其结构设计直接决定了整车制动效能、热衰退抗性与行驶安全冗余,日常三维建模工作中,这类部件的参数化建模需要兼顾实际装车边界、摩擦副匹配特性与装配公差要求。从实际应用场景来看,这类实心盘式制动结构多用于乘用车非驱动轮,或是小排量经济型车型的前后轮配置,依靠制动钳夹紧制动盘两侧摩擦片产生的摩擦力矩,将车辆行驶的动能转化为摩擦热散逸,实现车辆减速或驻车动作,相比鼓式制动结构,盘式制动的散热路径更短,涉水后制动效能恢复速度更快,连续制动工况下的制动力输出稳定性更优。从结构设计思路来看,该制动盘采用分体式功能分区设计,外侧环形区域为摩擦工作区,表面预留有均匀的加工余量,

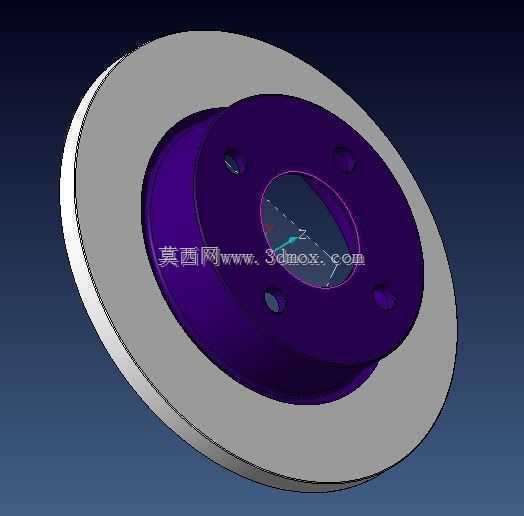

  用于匹配摩擦片的接触面积,设计时需要保证摩擦面的平面度、端面跳动量控制在合理公差范围内,避免制动过程中出现踏板抖动、制动力波动的问题;内侧紫色区域为安装连接毂部,设置有均匀分布的螺栓安装孔,中心大孔用于匹配轮毂轴的定位轴颈,安装时依靠轮毂轴的定位止口实现制动盘的径向定位,再通过轮毂螺栓穿过安装孔完成轴向紧固,安装边界需要匹配对应车型的轮毂节圆直径、中心孔尺寸、制动盘安装面到摩擦面的偏置距,避免装车后出现制动钳与制动盘干涉、摩擦片偏磨的问题。从功能特性角度分析,该制动盘的摩擦环厚度、有效摩擦半径是决定制动力矩输出的核心参数,设计时需要结合整车整备质量、最高车速、制动减速度要求,计算单次紧急制动的热负荷容量,

  保证摩擦面在最高工作温度下不会出现明显的热变形、热裂纹;安装毂部的结构做了减重挖空设计,在保证安装刚度、连接强度满足冲击载荷要求的前提下,尽可能降低非簧载质量,优化底盘悬架的响应特性,同时毂部与摩擦环的连接过渡区域做了圆弧过渡处理,避免应力集中导致的制动盘开裂问题,日常行驶中制动盘会承受频繁的交变热应力、制动力矩剪切力,过渡区域的应力释放设计直接影响部件的使用寿命。建模过程中需要注意,摩擦面的表面粗糙度要求、安装孔的位置度公差、中心定位孔的尺寸公差都需要在三维模型里做明确的标注基准,方便后续工程图输出、加工工艺编制;安装面的平面度要求同样需要严格控制,若安装面存在翘曲,会导致制动盘装车后端面跳动超差,制动时出现高频抖动、异响等问题。

  实际选型匹配时,这类制动盘需要对应匹配特定规格的制动钳、摩擦片,摩擦片的有效摩擦面积需要完全覆盖制动盘的摩擦工作环带,避免出现摩擦片边缘接触、局部压强过大导致的异常磨损;同时制动盘的通风散热能力虽然不如通风盘结构,但对于整备质量不大的经济型乘用车来说,实心盘的结构成本更低、加工难度更小,完全能够满足日常城市道路行驶的制动需求,在低速频繁制动的城市工况下,实心盘的热容量足以应对常规制动的热负荷,只有在长下坡连续制动的极端工况下,才需要考虑升级通风盘结构提升散热效率。从装配流程的角度来说,制动盘装车前需要清理轮毂安装面的锈蚀、杂质,保证安装面贴合紧密,紧固螺栓需要按照规定扭矩对角拧紧,避免安装应力导致制动盘变形;使用过程中需要定期检查摩擦面的磨损量、表面沟槽情况,当摩擦面磨损到极限厚度时需要及时更换,避免制动盘强度不足导致制动失效。
