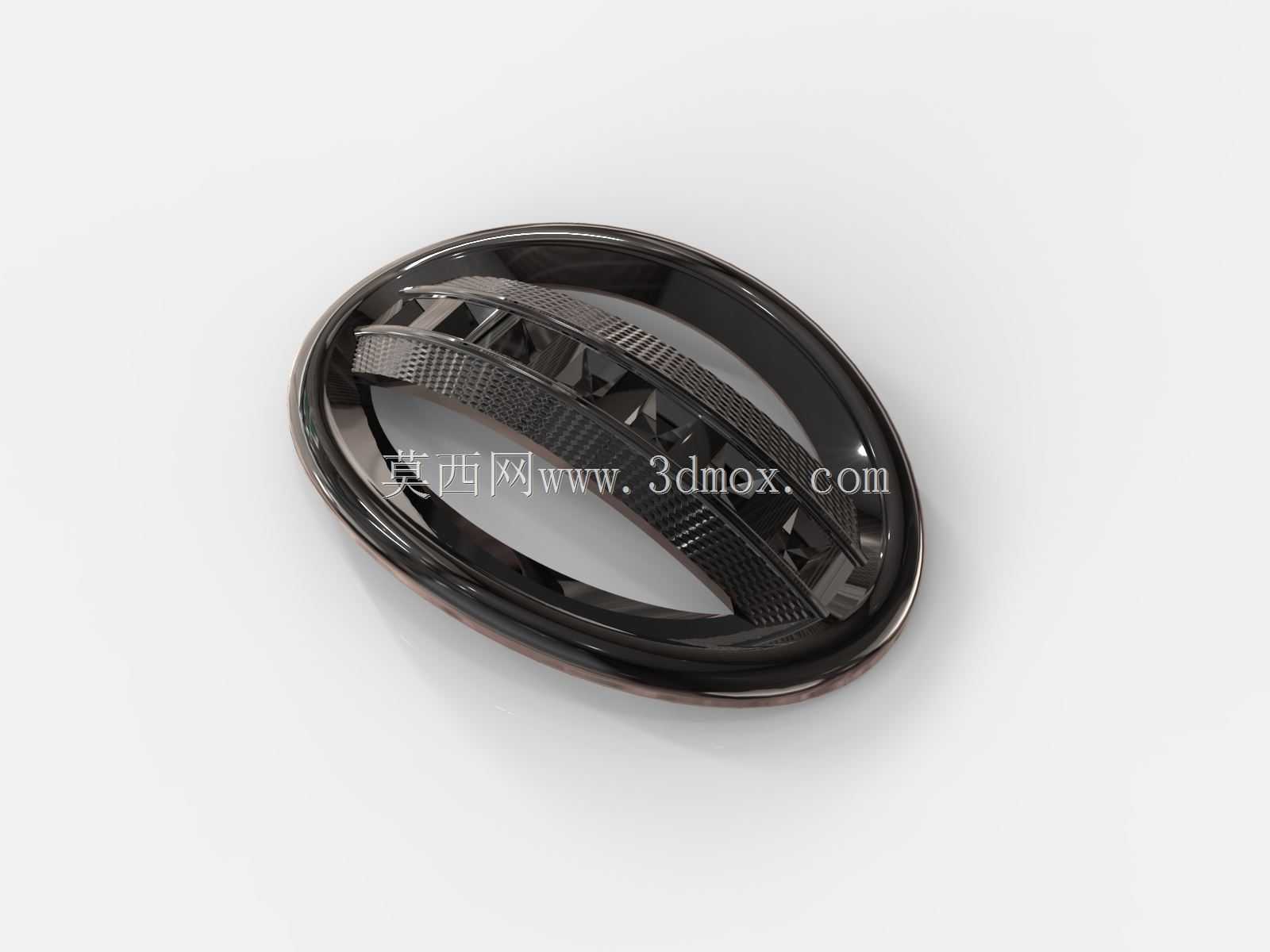

汽车品牌标识立体装饰构件三维结构

　　该构件为车辆前脸格栅区域配套的品牌标识安装件，日常应用场景覆盖乘用车辆前脸装配、售后替换配件生产、外观改装方案适配等多个环节，安装位置固定在车辆前保险杠中部的格栅预留位，部分车型也会将同结构构件布置在尾门中部、轮毂中心盖、方向盘中央等标识展示区域。从功能特性来看，该构件首先承担品牌视觉识别的核心作用，外层采用亮面镀铬质感的曲面结构，通过高反光的金属质感提升车辆前脸的精致度，内层带有格纹纹理的立体结构，既可以避免标识整体过于单调产生的廉价感，也能在车辆行驶过程中引导气流穿过标识间隙，减少高速行驶时标识部位产生的风阻与风噪，同时格纹结构还能提升构件整体的结构强度，避免车辆行驶中溅起的小碎石直接冲击造成表层开裂。

　　设计阶段首先要匹配对应车型的安装边界，椭圆外轮廓的曲率需要和安装位的格栅曲面完全贴合，避免装配后出现缝隙不均、翘边等问题，构件背部预留的卡扣安装位位置公差控制在±0.1mm范围内，确保和格栅上的预留卡扣座可以直接卡接，不需要额外打孔或者粘接，降低装配工序的复杂度。外形尺寸方面，该椭圆标识的长轴尺寸适配常规A级到B级乘用车的前脸安装空间，短轴尺寸按照黄金分割比例和长轴匹配，整体厚度控制在15mm以内，不会突出格栅平面过多，避免影响前脸整体的曲面流畅度，构件边缘做了R2的圆角过渡，既可以避免装配过程中划伤操作人员，也能减少车辆行驶时边缘位置的气流分离，降低风阻系数。结构设计上采用双层嵌套的结构形式，外层亮面环为独立的表层结构，

　　通过背部的定位柱和内层格纹基座连接，这种分体式设计一方面可以降低表层镀铬工艺的加工难度，保证亮面区域的镀层均匀无瑕疵，另一方面如果表层出现划痕或者磕碰损伤，可以单独更换外层环，不需要整体替换整个标识构件，降低售后维修的成本。内层格纹结构采用等距的菱形格纹排布，格纹的凸起高度控制在1mm，既保证纹理的视觉清晰度，也不会因为凸起过高积累灰尘，日常清洗时可以直接通过高压水枪冲洗干净，不会出现藏污纳垢的问题。构件背部的安装卡扣采用弹性ABS材质，卡接到位后会有明显的到位反馈，卡扣的卡接力经过反复验证，确保在120km/h的高速行驶下不会出现脱落，同时拆卸时只需要用专用工具从格栅背面按压卡扣即可取下，不会对格栅表面造成损伤。

　　在建模过程中需要重点关注外层曲面的连续性，整个椭圆环的外表面要达到G2连续，确保镀铬后光线反射均匀，不会出现曲面扭曲造成的反光畸变，内层格纹的排布要顺着椭圆环的曲率做渐变处理，靠近椭圆长轴端点位置的格纹尺寸适当缩小，保证视觉上格纹的密度均匀，不会出现局部格纹变形拉伸的问题。安装边界的验证阶段需要匹配车型的前脸数模做虚拟装配，检查构件和周围格栅饰条、摄像头预留位、雷达安装位的间隙，确保最小间隙大于3mm，避免车辆行驶过程中产生振动异响，同时要考虑热胀冷缩的影响，构件的安装卡扣预留0.5mm的活动余量，适应-40℃到85℃的工作环境温度变化，不会因为温度变形导致卡扣断裂或者标识翘曲。
