新能源汽车充电口三角折叠防护盖结构

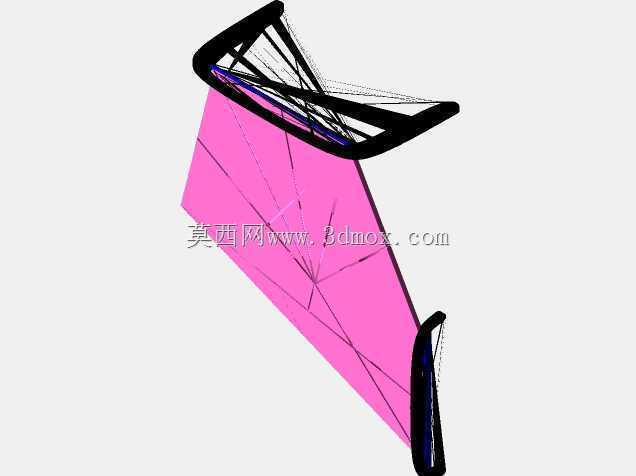

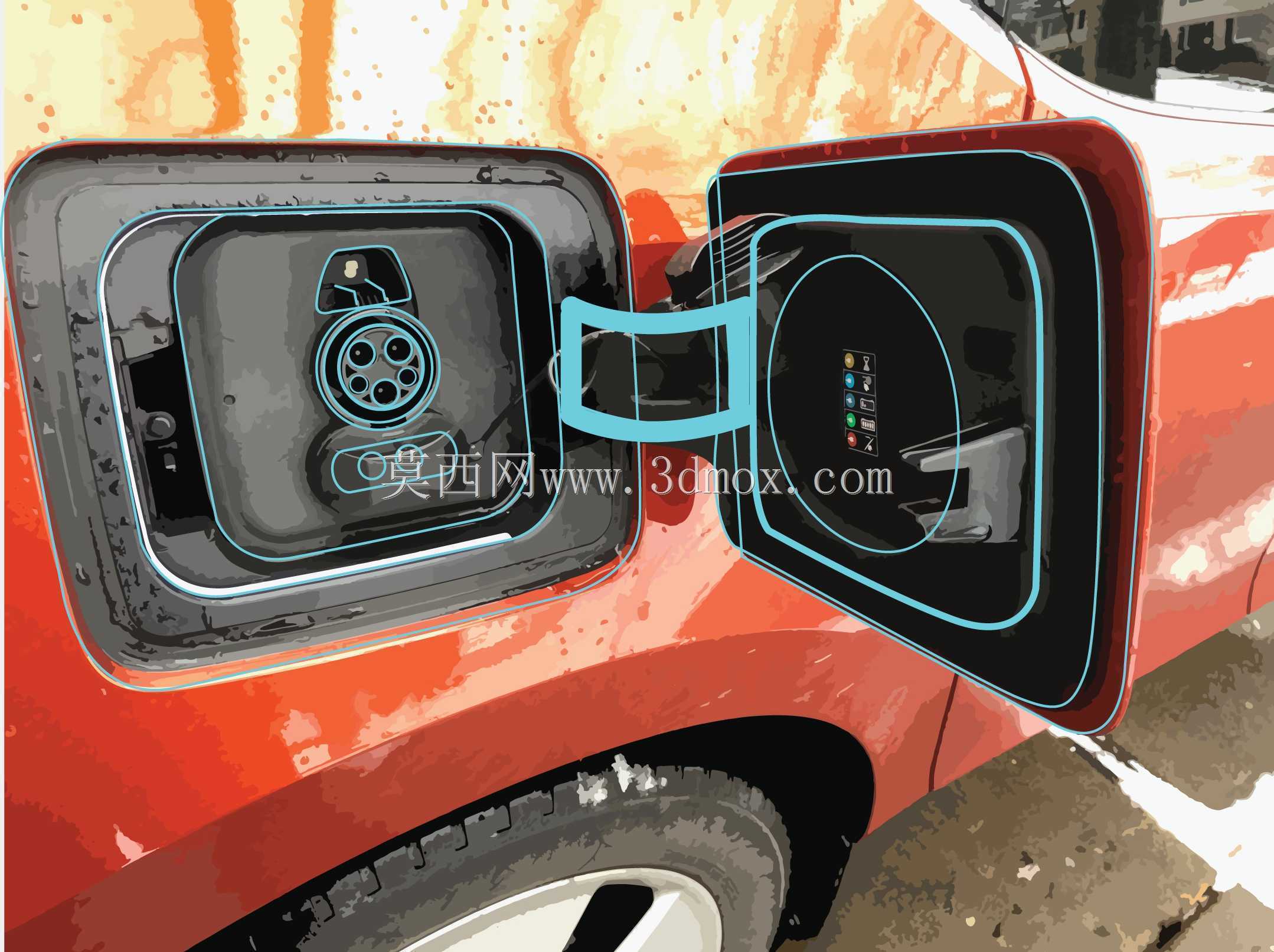

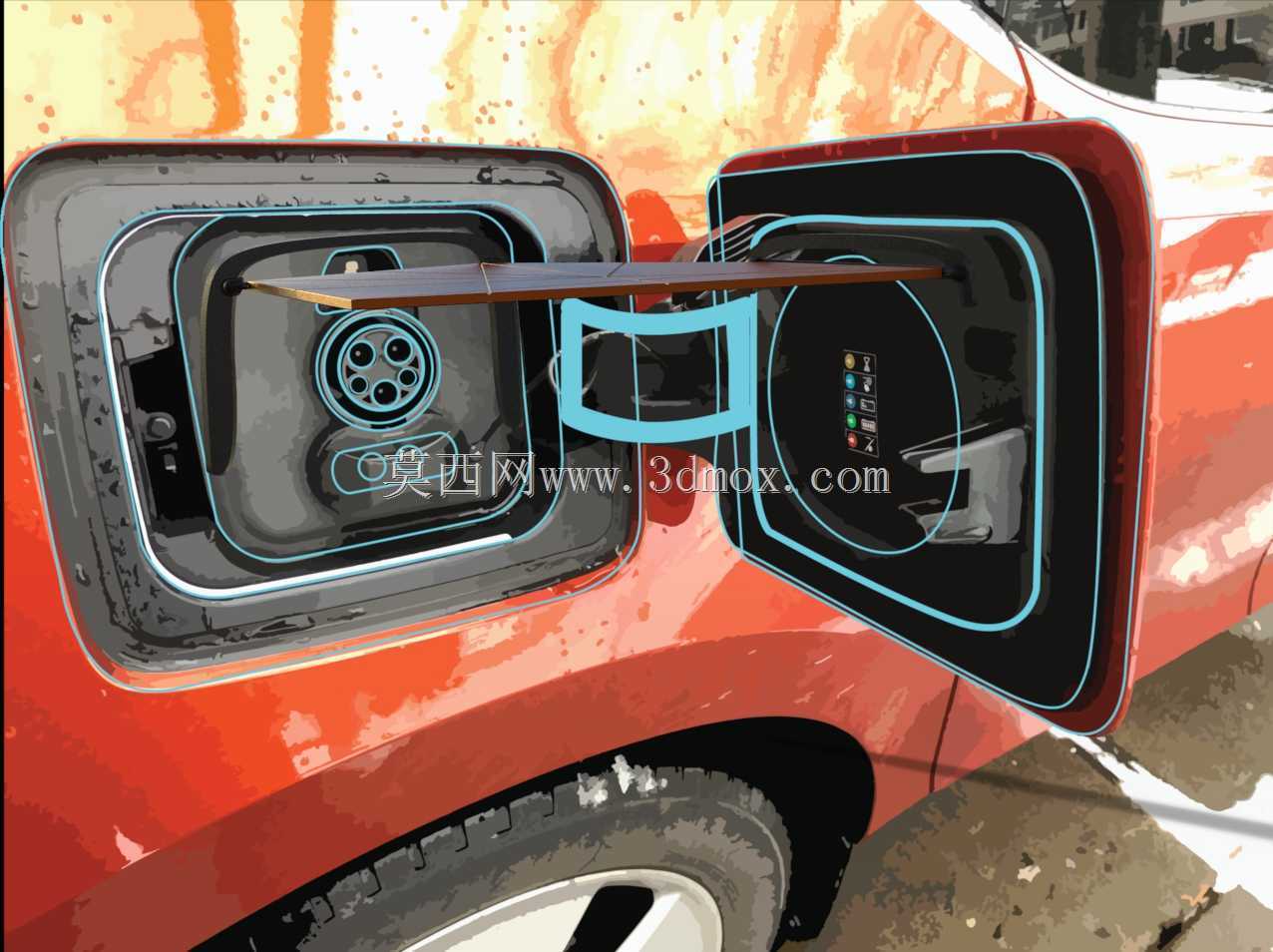

　　在新能源乘用车外覆盖件的附属结构设计中，充电口区域的防护构件一直是兼顾使用体验与密封可靠性的细节难点，尤其是侧置布局的充电口，日常使用中会面临雨水冲刷、扬尘堆积、低温冻粘、意外剐蹭等多重工况，常规的外翻式平盖在开启后会占用侧方外部空间，若用户停靠车辆时充电侧距离墙体或相邻障碍物过近，平盖开启角度不足会直接影响充电枪插拔操作，甚至会因为强行操作导致盖体铰接结构断裂。这款三角折叠式的充电口防护结构，正是针对这类实际使用痛点做的结构优化，整体采用分层折叠的运动逻辑，没有采用传统单轴翻转的形式，而是通过多段铰接的联动设计，让盖体开启后可以折叠收纳在充电口舱的内部侧边，不会向外突出占用车身外侧的操作空间，

　　哪怕车辆停靠时充电侧与障碍物的间距仅预留了充电枪插拔的最小距离，也能顺利完成盖体开启操作，不会出现盖体被障碍物顶住无法全开的问题。从结构材质匹配来看，盖体的主体支撑部分选用ABS材质成型，这类材料具备足够的结构刚性，日常使用中能抵御轻度的外力剐蹭，不会因为轻微磕碰就出现开裂变形，同时材料的表面涂装适配性好，可以和车身外覆盖件做同色喷涂处理，保证整车外观的一致性；和充电口舱门框接触的密封区域，则选用Aplus30橡胶材料做密封唇边，这类橡胶材料的耐候性表现稳定，在-40℃到80℃的环境温度区间内都能保持合适的压缩回弹性，不会因为长期暴晒出现老化开裂，也不会因为低温环境变硬失去密封能力。密封唇边的设计采用了小区域贴合的形式，

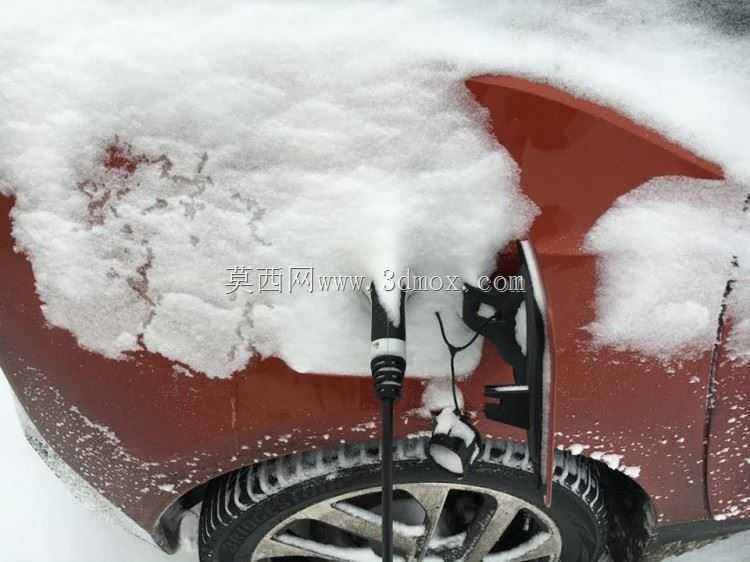

　　没有做整圈大宽度的密封面，而是精准对应充电口舱门框的密封止口位置布置唇边，既可以保证下雨时的雨水、日常行驶的扬尘不会进入充电舱内部污染充电端子，也能降低盖体关闭时的压合阻力，用户关闭盖体时不需要用很大的力按压就能让锁止结构到位。在运动轨迹的校核上，设计阶段就做了全行程的运动干涉检查，盖体折叠展开的全过程中，不会和充电舱内部的高压线束、充电插座本体、锁止机构产生运动干涉，每一段铰接的转动角度都做了限位设计，开启到最终收纳位置时会有软质限位块缓冲，不会因为开启力度过大导致铰接结构承受硬冲击。针对低温雨雪天气的特殊工况，结构设计时也做了对应的适配，因为橡胶密封唇边和门框止口之间如果残留积水，低温环境下会出现冻粘现象，普通平盖如果发生冻粘，

　　用户强行开启很容易撕裂密封唇边，甚至拉坏盖体的铰接座，这款折叠结构的盖体在开启时，首先是三角区域的盖体先做小角度的撬动动作，先破除密封面的冻粘冰层，再逐步完成折叠收纳的动作，不会让密封唇边承受整面的拉扯力，哪怕密封面有薄冰冻粘，也能顺利开启，不会损坏密封构件。安装边界方面，这款折叠盖的整体安装尺寸完全适配常规侧置充电口的舱体预留空间，不需要对原车的侧围外板、充电舱焊接总成做额外的改动，铰接座的安装孔位和常规平盖的安装点保持通用，充电舱锁的安装位置也和现有车型的通用锁位匹配，车型适配改型的成本很低，不需要重新开发侧围的冲压模具。日常使用过程中，盖体的折叠运动没有复杂的传动构件，铰接轴采用耐磨的POM材质衬套，长期反复开合也不会出现松旷异响，密封唇边的固定采用嵌入式卡接结构，后期如果出现密封唇边老化的情况，不需要更换整个盖体总成，只需要单独更换密封唇边即可，维护成本更低。在实际的场景验证中，这款结构经过了高压水枪冲洗、扬尘环境模拟、高低温循环、上万次开合耐久等多项测试，密封性能、结构可靠性都能满足整车的使用要求，尤其是在狭窄车位充电的场景下，相比传统外翻平盖的使用便利性提升非常明显，不会出现盖体磕到旁边障碍物掉漆、变形的问题。
