伊顿MP90车用机械增压器结构设计

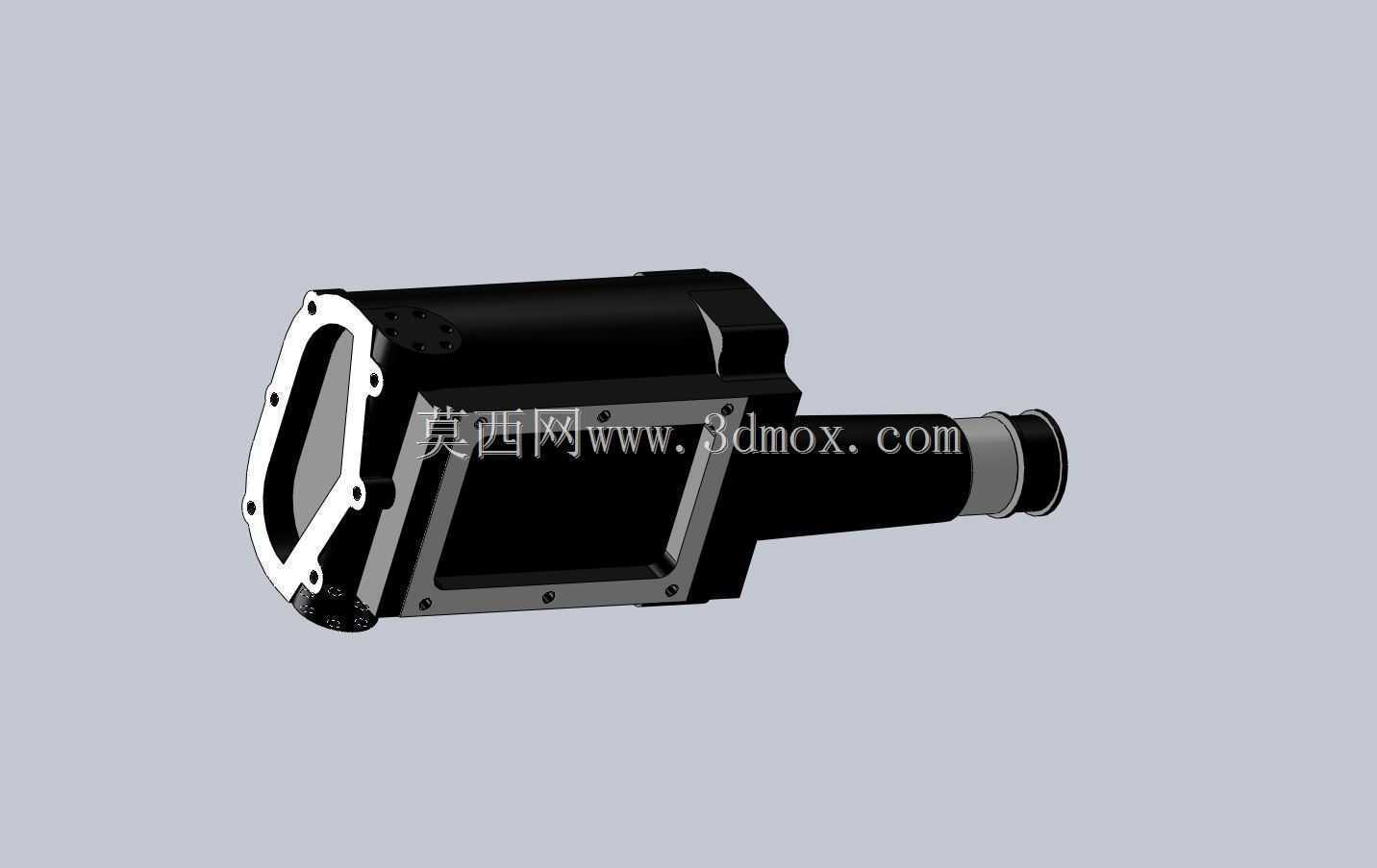

　　这款MP90型机械增压器，主要适配小排量乘用车的动力升级场景，也可用于小型特种作业车辆的进气系统改造，在发动机低转速区间即可介入工作，通过压缩进入气缸的空气密度，提升空燃比做功效率，弥补自然吸气发动机低扭输出不足的短板，相比废气涡轮增压器，不存在排气侧迟滞问题，动力输出线性度更优，适合对油门响应速度有要求的动力改装与原厂配套场景。从结构设计来看，该增压器采用罗茨式转子核心结构，外部壳体为一体化压铸成型的铝合金材质，兼顾轻量化与结构强度，壳体表面预留的多组安装孔位，可直接适配对应排量发动机的进气歧管安装端面，无需额外设计转接支架即可完成装配。进气端采用缩径式圆管接口，可直接卡接对应口径的进气软管，

　　接口处的环形凸台结构可提升卡箍锁紧后的密封性能，避免增压工况下出现漏气泄压问题；出气端为开放式法兰端面，端面处的密封槽可嵌入橡胶密封圈，与进气歧管对接后可保证0.15MPa增压压力下的密封可靠性。设计阶段优先保证外部尺寸与实体内部转子腔的尺寸一致性，壳体内部的转子安装腔同轴度公差控制在0.02mm以内，可保证转子高速运转时不与腔体内壁发生刮擦，同时减少工作过程中的压缩空气泄漏量，提升容积效率。壳体侧面的多组小孔为润滑油道与固定孔，润滑油道可将发动机主油道的机油引入转子轴承位置，实现运转过程中的持续润滑与散热，固定孔的位置度公差经过严格校核，可保证增压器安装后与发动机皮带轮的平面度偏差不超过0.1mm，避免皮带运转过程中出现偏磨、

　　异响问题。安装边界方面，该增压器的整体轮廓为不规则长方体结构，进气端圆柱段长度占整体长度的三分之一，主体壳体的宽度与高度比例接近1.2:1，安装时需预留出皮带轮侧的皮带张紧调整空间，以及进气侧软管的弯折半径空间，避免与发动机舱内的防火墙、冷却水管、线束等部件发生干涉。在实际装车应用中，该型号增压器的额定工作转速区间为1000-12000rpm，可对应发动机2000-6000rpm的常用工况区间，增压后的进气温度控制在合理范围内，无需额外加大中冷器体积即可满足进气冷却需求，适合1.6-2.0L排量的自然吸气发动机升级使用，可将发动机的低转速扭矩输出提升25%-35%，同时不会对发动机的原有可靠性造成明显影响。

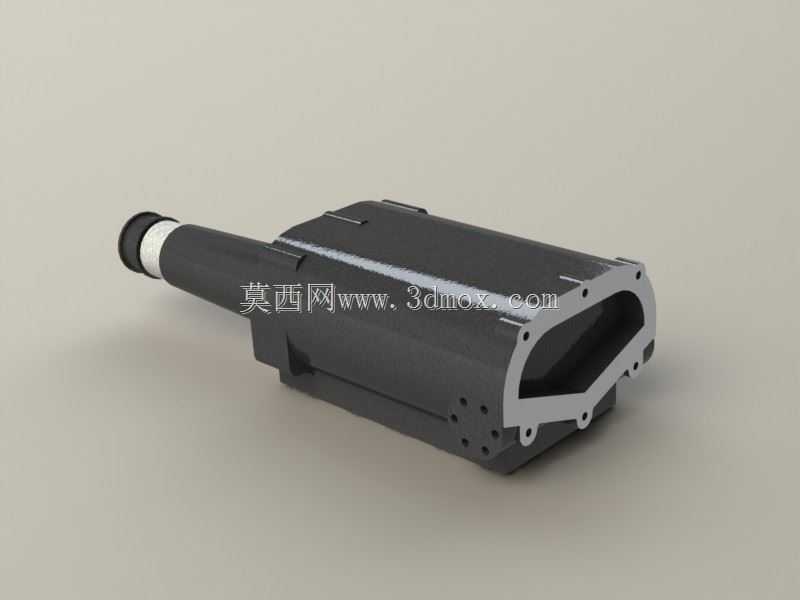

　　壳体外部的加强筋结构沿转子腔轴向分布，可在增压工况下承受内部气压带来的壳体张力，避免长期工作后出现壳体变形导致的转子卡滞问题，表面的黑色涂层为阴极电泳处理层，可抵御发动机舱内的油污、水汽腐蚀，提升部件的长期使用寿命。
