运动款汽车轮毂造型结构设计

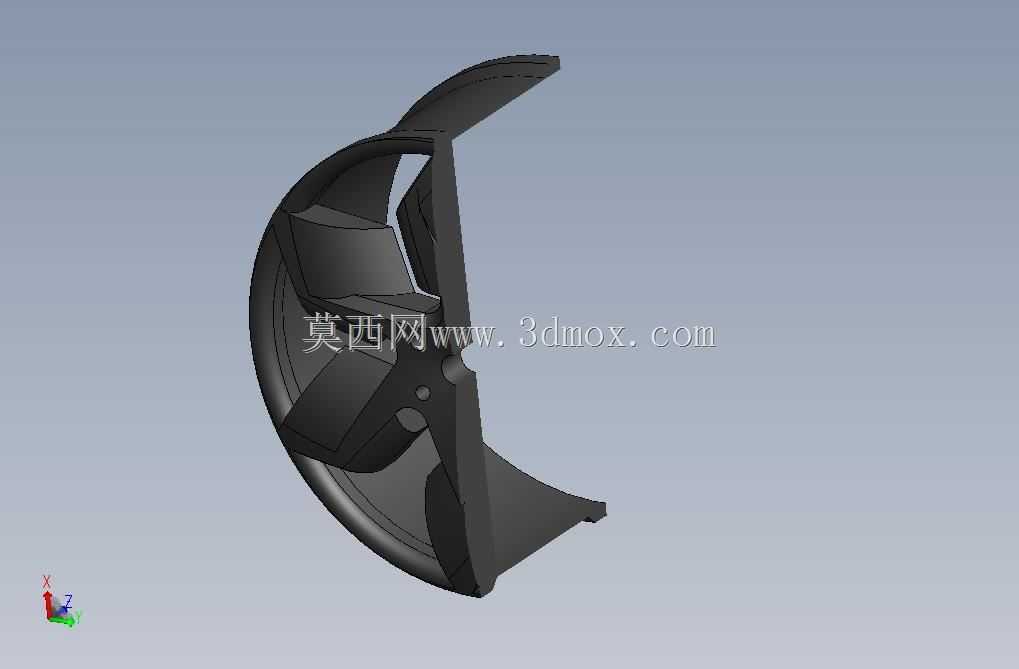

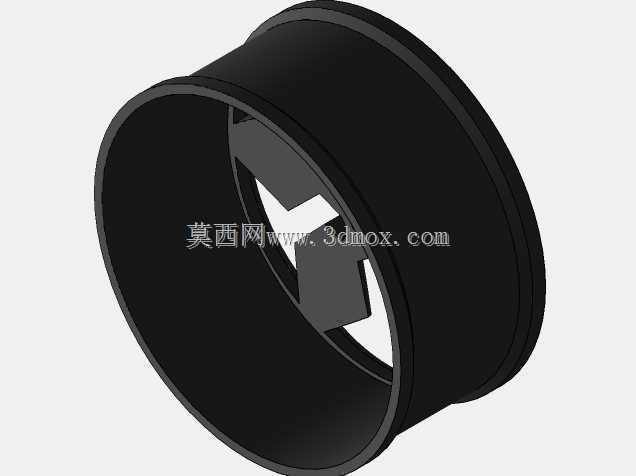

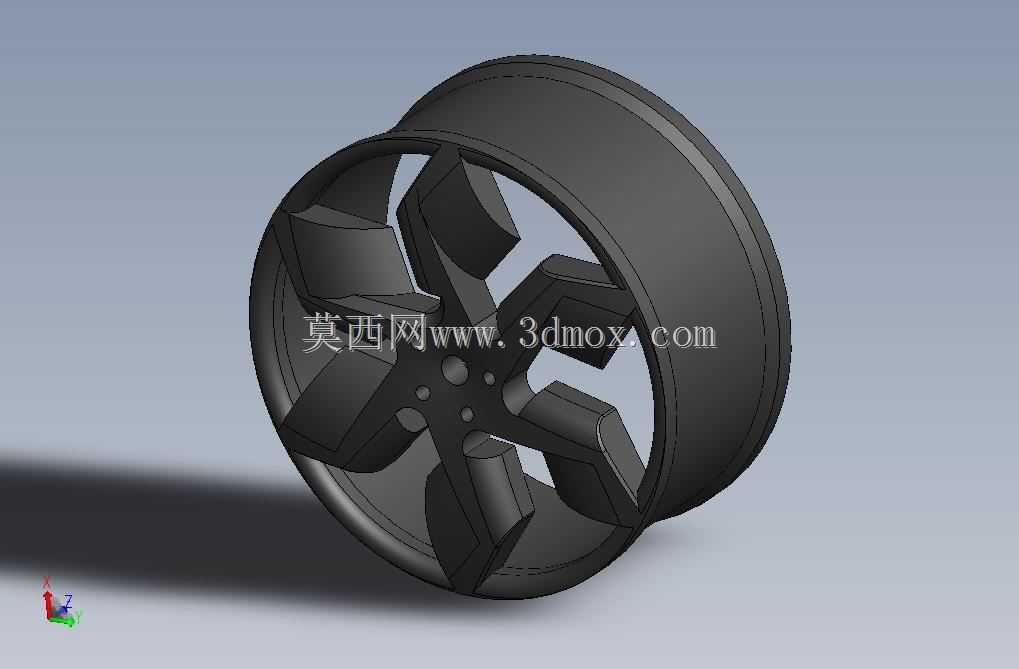

　　日常做底盘行走部件的结构设计时，轮毂这类零件的建模往往需要兼顾造型辨识度与结构可靠性，不能只盯着外观做曲面忽略实际装车的边界约束。这次的轮毂设计采用了五组双辐条的非对称布局，区别于常规等距直辐条的样式，辐条边缘做了大角度的切削斜面，既可以在视觉上强化运动感，也能在铸造或者锻造加工时减少应力集中的锐角区域，避免轮辐根部在承受交变载荷时出现疲劳裂纹。从安装边界来看，轮毂的中心定位孔严格匹配乘用车常用的轴头配合公差，周围的螺栓孔分布圆直径适配主流紧凑型家用车的孔距参数，轮辋的宽度与直径比例符合常规乘用轮胎的装配要求，轮缘处的凸起结构是为了轮胎充气后卡紧胎圈，防止车辆急转向或者过坑洼路面时轮胎脱圈。在实际应用场景里，

　　这类造型的轮毂多用于家用车的外观改装，也可以作为入门级运动车型的原厂配套部件，设计时特意将辐条的背面做了等厚度的减重挖槽，在保证辐条抗弯截面模量满足要求的前提下，尽可能降低轮毂的非簧载质量，这对提升悬挂的响应速度、改善车轮贴地性有实际帮助，毕竟非簧载质量每降低一部分，对整车操控质感的提升比单纯降低车身重量更明显。做三维建模过程中，轮辐与轮辋的过渡区域做了连续的圆角处理，没有出现曲率突变的面，这一点不管是对铸造时的金属液流动填充，还是对后期做表面喷涂、抛光处理都很友好，不会出现涂料堆积或者抛光死角。轮辋的内壁预留了气门嘴的安装孔位，位置避开了辐条的遮挡区域，方便后期安装胎压监测传感器或者常规充气嘴，不会出现安装工具伸不进去的问题。

　　很多新手做轮毂建模时容易忽略轮心安装面的沉台深度，这个尺寸直接关系到轮毂装车后会不会蹭到刹车卡钳，这次的设计里特意将轮辐内侧的避让空间做了足够的冗余，能够兼容大尺寸的多活塞刹车卡钳，满足改装场景下的刹车升级需求，不用额外加装法兰盘来调整轮距，避免了加装法兰带来的螺栓受力恶化问题。辐条的表面造型采用了多段曲面拼接，每一段曲面的拔模角度都符合铸造工艺的要求，不需要后期做复杂的机加工就能直接出模，有效控制生产环节的成本。另外轮辋的胎圈座区域做了符合行业标准的锥度设计，保证轮胎安装后能够自动对中，高速行驶时不会出现轮胎动平衡超差的问题，建模时也特意在轮辋的平衡块安装区域预留了平整的贴合面，方便后期粘贴动平衡配重块，

　　不会因为曲面弧度太大导致配重块粘贴不牢高速脱落。从结构受力的角度考虑，五组双辐条的布局能够均匀分散路面传来的冲击载荷，不管是过减速带的垂向冲击，还是急加速急刹车时的扭矩传递，每根辐条承受的载荷都能均匀传递到轮心安装面，不会出现单根辐条应力过大的情况。和传统的多辐条密集轮毂相比，这种大间隙的辐条设计还能提升刹车系统的散热效率，车辆连续制动时刹车产生的热量可以更快通过辐条之间的空隙散发出去，减少刹车热衰减的概率，这也是运动款轮毂普遍采用大间隙辐条设计的核心原因之一。
