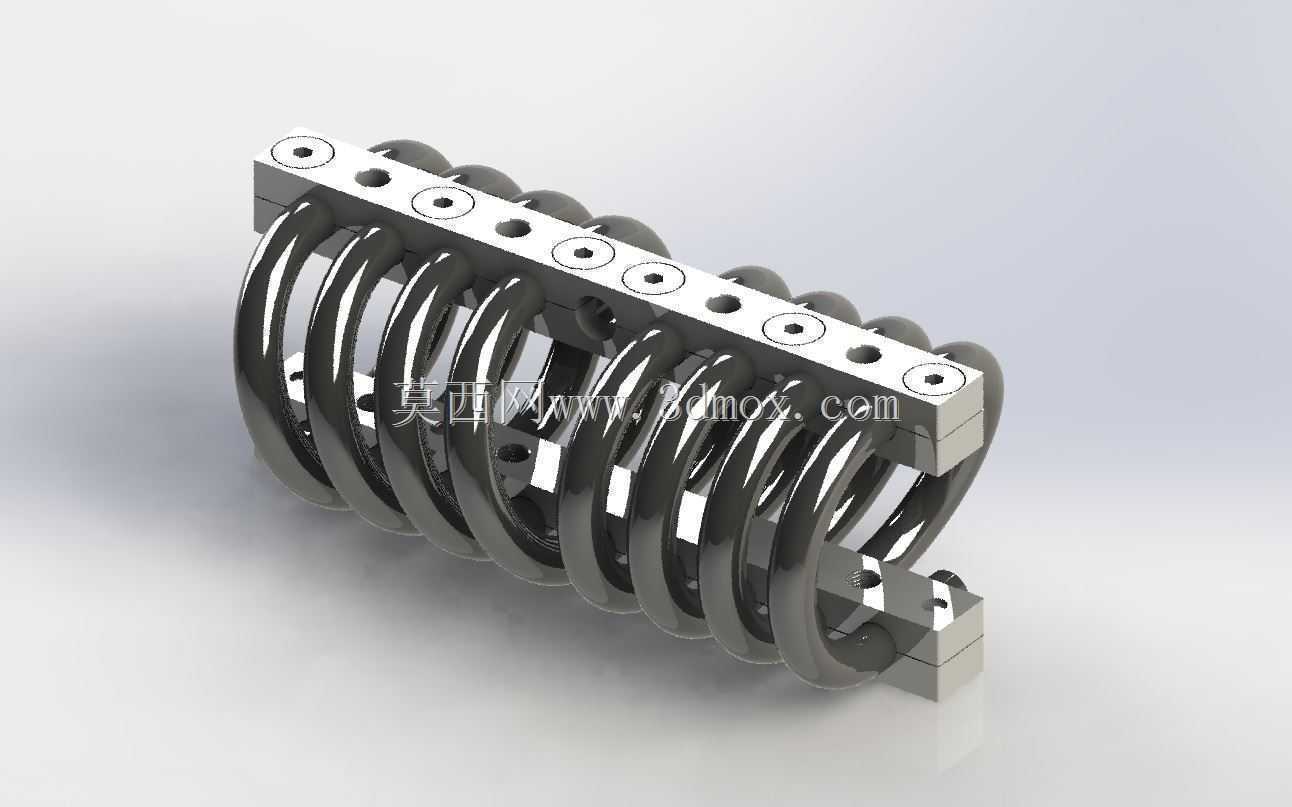

在工业设备运行、重型载具行驶、精密仪器安置的场景里,冲击与振动的传递始终是影响设备寿命、运行精度、操作安全性的核心问题,这类冲击隔离减震结构,正是为阻断振动传递路径、耗散冲击能量而设计的弹性功能部件。不同于常规单螺旋弹簧的减震结构,该款冲击隔离器采用多组并联螺旋弹簧配合双侧安装板的结构形式,弹簧沿安装板长度方向等距排布,每根弹簧的两端分别卡接固定在上下两块带安装孔的金属板上,安装板上的通孔沿板身线性排列,可适配不同安装点位的固定需求,安装时无需额外加工适配支架,直接通过螺栓穿过安装孔即可完成与被支撑设备、基座的刚性连接,大幅降低现场安装的适配工作量。
从功能实现逻辑来看,多弹簧并联的排布方式,首先解决了单弹簧承载时偏载易失稳的问题,当设备受到横向、纵向的复合冲击载荷时,不同位置的弹簧可根据受力方向产生差异化的形变量,将集中冲击载荷分散到各个弹簧单元上,避免单根弹簧因瞬时过载出现塑性变形甚至断裂的问题。弹簧本身采用大线径、大螺距的设计,在保证足够承载刚度的同时,预留了充足的压缩行程,既可以过滤设备运行过程中产生的高频小幅振动,也能吸收突发的大能量冲击,比如重型设备启停瞬间的惯性冲击、载具经过颠簸路面时的竖向冲击,都可以通过弹簧的弹性形变将冲击能量转化为弹性势能缓慢释放,避免刚性冲击直接传递到设备核心部件上。
设计过程中,首先需要根据目标应用场景的额定载荷、冲击加速度阈值,计算单根弹簧的刚度系数、有效圈数、线径参数,再结合安装空间的边界尺寸,确定弹簧的排布数量、安装板的长度与孔位间距。安装板上的安装孔采用沉孔设计,螺栓固定后螺帽不会突出板件表面,避免安装后与周边部件产生运动干涉;弹簧与安装板的连接部位采用定位槽结构,弹簧端部嵌入槽内后无需额外焊接固定,既避免焊接热影响导致弹簧端部力学性能下降,也方便后期单个弹簧出现疲劳损伤时单独更换,降低维护成本。
从安装边界来看,该减震结构的整体外形为长条状矩形结构,安装时需要预留的空间尺寸略大于结构本身的长宽高参数,尤其是竖向需要预留不低于弹簧最大压缩量的安全间隙,避免弹簧被压并时出现上下安装板刚性碰撞的情况;横向则需要预留少量的偏移空间,因为在承受横向冲击时,整个结构会产生小幅的横向剪切形变,若周边部件与结构侧面距离过近,会限制形变空间导致隔振效果下降。在实际选型应用中,这类结构常被用于重型动力设备的机脚隔振、特种车辆的悬架缓冲、精密加工设备的基座隔振场景,相比橡胶减震块,其抗老化性能更强,在高低温、油污等复杂工业环境下的使用寿命更长,且承载能力范围更广,可通过调整弹簧的数量、刚度参数适配从几百公斤到数吨不等的承载需求。

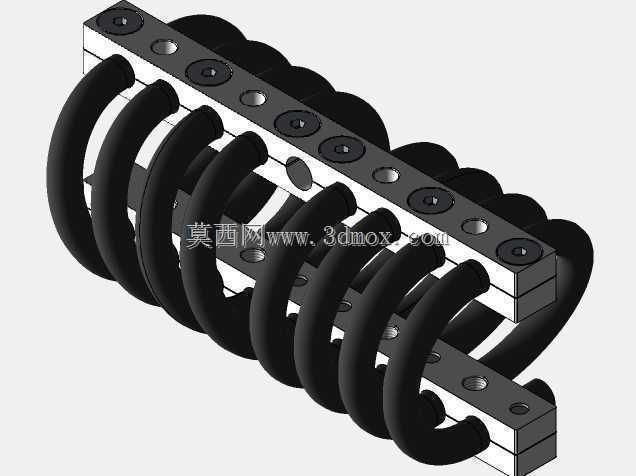

结构细节上,安装板的边缘做了倒角处理,避免安装过程中锐边划伤操作人员,也减少应力集中导致的板件开裂风险;弹簧表面做了防锈处理,可适应潮湿、多粉尘的户外作业环境。在建模过程中,需要重点还原弹簧的螺旋升角、端部并圈结构,以及安装板上孔位的位置度公差,因为孔位的位置精度直接影响现场安装的适配性,若孔位偏差过大,会导致安装时螺栓无法顺利穿过,甚至强行安装后弹簧出现偏斜,导致实际承载时受力不均,大幅缩短使用寿命。同时弹簧的螺旋线轨迹需要保证顺滑,无突变拐点,否则在仿真分析时会出现应力集中的虚假结果,影响对结构承载能力的判断。
