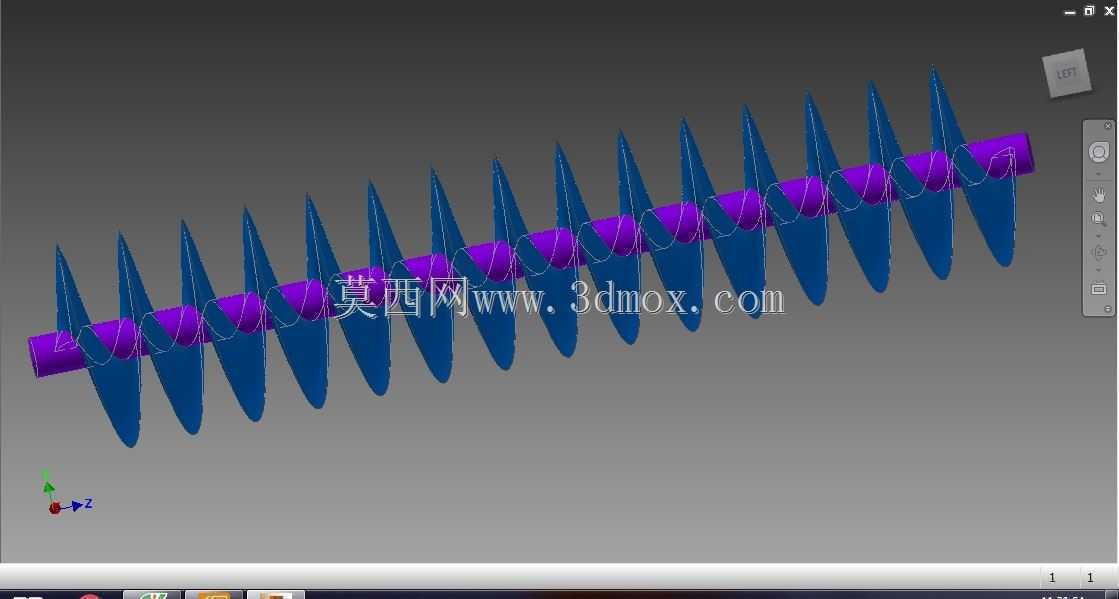

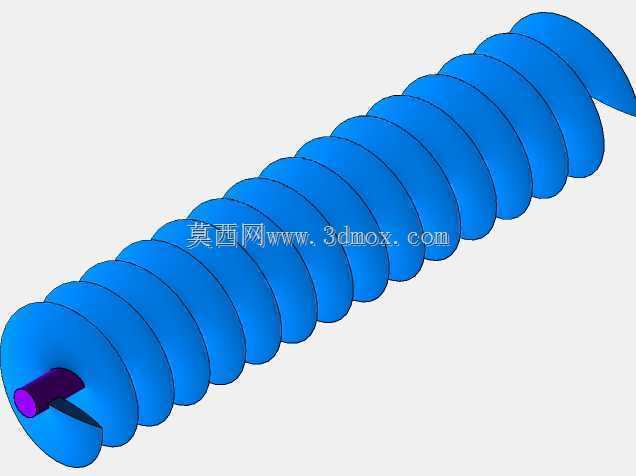

螺旋加药输送螺杆结构三维设计

　　在水处理药剂投加、粉体定量给料、小颗粒物料均匀输送的工况场景里，这类变螺距螺旋输送构件是整套加药系统的核心执行部件，区别于常规等螺距输送螺杆，该结构针对易架桥、流动性偏差的粉体药剂做了专门的螺距渐变优化，从进料端到出料端螺距逐步收窄，能在输送过程中对物料形成轻微的挤压推送效果，避免粉料在料槽内出现架桥、空转打滑的问题，保证投加精度的稳定性。

　　从实际安装适配的角度看，该螺杆的中心轴采用等直径圆轴设计，轴端预留的装夹段可直接与减速电机输出轴通过联轴器直连，不需要额外加装过渡连接套，整体安装同轴度更容易保证，运行过程中的径向跳动量可控制在0.1mm以内，能有效降低轴端密封件的磨损速率，延长密封组件的更换周期。螺旋叶片的外缘做了小角度倒角处理，和配套U型料槽的内壁间隙控制在2-3mm区间，既不会因为间隙过大造成粉料残留结块，也不会因为间隙过小在运行中出现叶片刮蹭料槽内壁的问题，针对有腐蚀性的药剂投加场景，叶片和轴体的建模过程中预留了衬塑层的厚度空间，后续做表面防腐处理时不需要再调整整体装配尺寸。

　　设计思路上没有采用常规的整根螺杆一体加工的方案，而是把螺旋叶片和中心轴拆分为两个可独立拆分的建模单元，实际生产中可以分别加工后再做焊接固定，针对不同磨损程度的工况，叶片部分可以选用耐磨钢材加工，中心轴选用常规45号钢调质处理，在保证整体结构强度的前提下控制加工成本。叶片的螺旋升角沿着轴向做连续渐变调整，进料端的升角更大，能快速把料斗落下的粉料带入输送腔，避免进料口堵料，靠近出料口的位置升角放缓，让物料推送的速度更均匀，配合出料端的称重模块可以实现更精准的定量投加，投加误差能控制在±1%以内，满足水处理、化工配料场景的精度要求。

　　从安装边界尺寸来看，整根螺杆的总长适配常规1米到2米区间的加药机料槽，中心轴的直径按照输送扭矩匹配，常规工况下轴径取30mm即可满足100kg/h以内的粉体输送扭矩要求，轴两端的轴承安装位预留了标准轴承的装配台阶，可直接适配常用的深沟球轴承，不需要定制特殊规格的轴承配件，后期维护更换配件的通用性更强。叶片的外径根据输送量做匹配，常规小流量加药场景下外径取80mm即可，大流量场景可以等比例缩放叶片外径参数，建模过程中所有的特征都做了参数化关联，调整外径、螺距、轴径参数时可以直接驱动整体模型更新，不需要重新绘制螺旋线和叶片特征，能大幅缩短同系列不同规格产品的设计迭代周期。

　　实际工况运行中，这类螺杆水平安装时的输送效率比同直径等螺距螺杆高15%左右，倾斜15度安装时也不会出现物料倒流的问题，针对容易吸潮结块的药剂，叶片表面的建模预留了抛光余量，实际加工后做镜面抛光处理，能减少粉料在叶片表面的粘附，避免长期运行后结块造成的输送量波动。轴端的密封位置特意做了加长的密封段设计，可以同时安装填料密封和骨架油封两道密封结构，防止粉料从轴端漏出污染传动部件，也能避免外界的水汽进入输送腔造成粉料板结。
