多腔式塑料注射成型模具结构设计

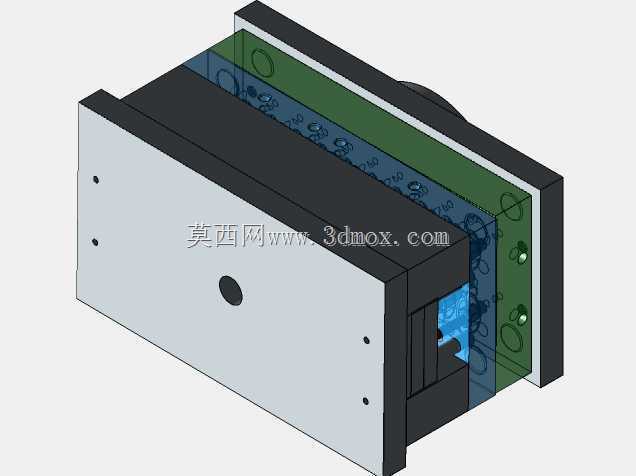

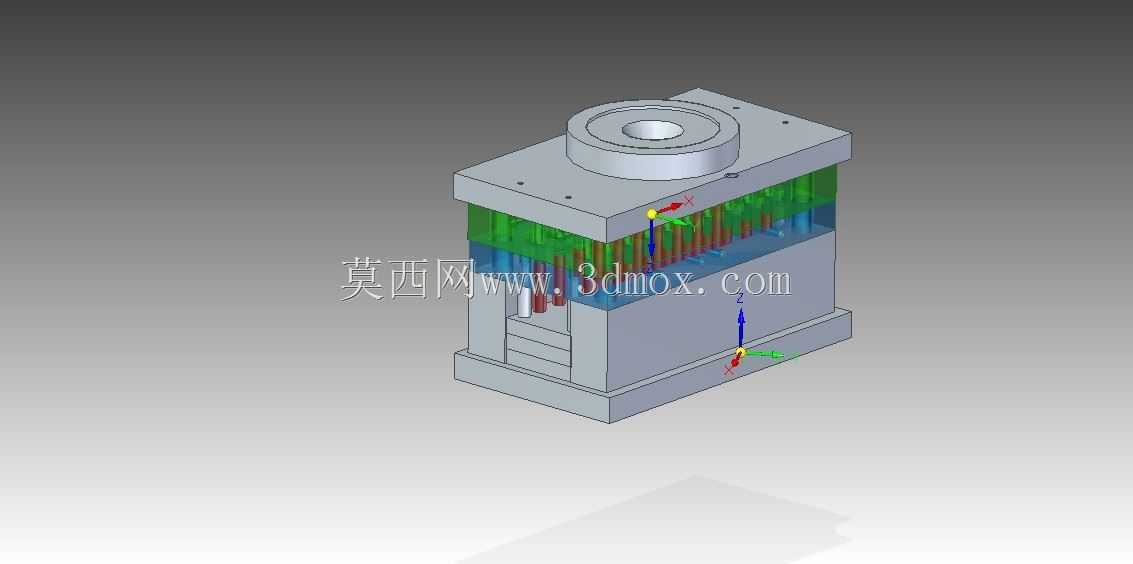

　　这套塑料注射成型模具，主要面向中小型热塑性塑料件的批量注塑生产场景，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的生产车间，适配常规卧式注塑机的安装接口，可直接匹配锁模力120T-180T区间的通用注塑设备，无需额外定制设备连接板。从结构布局来看，模具采用标准两板模直浇口进胶方案，整体为方正箱式叠层结构，顶部定位圈直接与注塑机炮筒定位孔配合，定位圈外径尺寸适配通用注塑机的100mm/120mm定位孔规格，主流道衬套做了淬火硬化处理，避免长期射胶冲刷导致的流道磨损。模具内部排布多组成型型腔，单模次可产出多件同规格塑料件，型腔排布沿模具中心对称分布，保证射胶过程中各型腔的熔料填充压力均衡，减少不同型腔间的成型件尺寸偏差，

　　成型区域的冷却水道沿型腔外围均匀排布，进出水接口设置在模具侧部，可直接对接车间常规冷却水循环系统，冷却回路做了等长度设计，避免不同位置冷却速率差异导致的塑件翘曲变形。模具的导向系统采用四组精密导柱导套配合，导柱沿模具四角对称布置，导套嵌入上下模座内部，合模过程中导柱先于型腔接触，保证上下模合模定位精度控制在0.02mm以内，避免合模错位导致的型腔啃伤、塑件飞边问题。顶出机构采用顶针板联动的直顶结构，顶针排布对应塑件的加强筋、侧壁等不易脱模的位置，顶出行程预留足够安全余量，保证开模后塑件可完全脱离型腔，不会出现顶白、顶穿塑件的问题，回程杆配合复位弹簧实现顶出机构的自动复位，合模过程中无需额外设置顶杆复位信号即可完成机构回位，

　　适配常规注塑机的顶出控制逻辑。从安装边界来看，模具的长宽尺寸控制在350mm*300mm区间，闭合总高度适配对应吨位注塑机的最小模厚要求，模具的码模槽沿上下模座的四边开设，槽宽与槽深匹配通用注塑机的码模螺丝规格，吊装孔设置在模具顶部两侧，可直接穿入吊环完成车间内的模具吊装转运，无需额外焊接吊装支架。模具的排气结构开设在型腔末端的分型面上，排气槽深度控制在0.02mm-0.03mm区间，既可以保证射胶过程中型腔内的空气顺利排出，避免塑件出现困气烧焦、缺胶的问题，又不会导致熔料从排气槽溢出形成飞边。在实际生产场景中，这套模具可适配PP、ABS、PS等多种常用热塑性塑料的成型加工，更换不同的成型镶件即可快速切换生产不同规格的同类型塑件，

　　模座部分采用标准模架结构，易损件如导套、顶针、浇口套均采用标准件规格，生产过程中出现零件磨损可直接采购标准件更换，减少模具维修的停机时间。模具的分型面沿塑件的最大轮廓线设置，分型面做了0.01mm的贴合精度研磨，合模后分型面的间隙小于塑料溢料值，生产过程中不会出现分型面飞边过厚的问题，减少后续塑件去飞边的人工工作量。浇注系统的流道截面采用圆形设计，流道表面做抛光处理，减少熔料在流道内的流动阻力，保证熔料可在最短时间内填充到所有型腔末端，流道凝料在开模过程中可随塑件一起顶出，配合机械手可实现全自动生产，无需人工取出流道凝料，适配车间的自动化生产连线需求。
