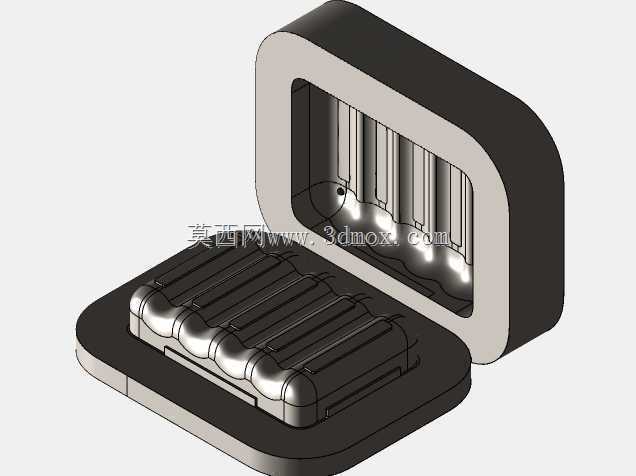

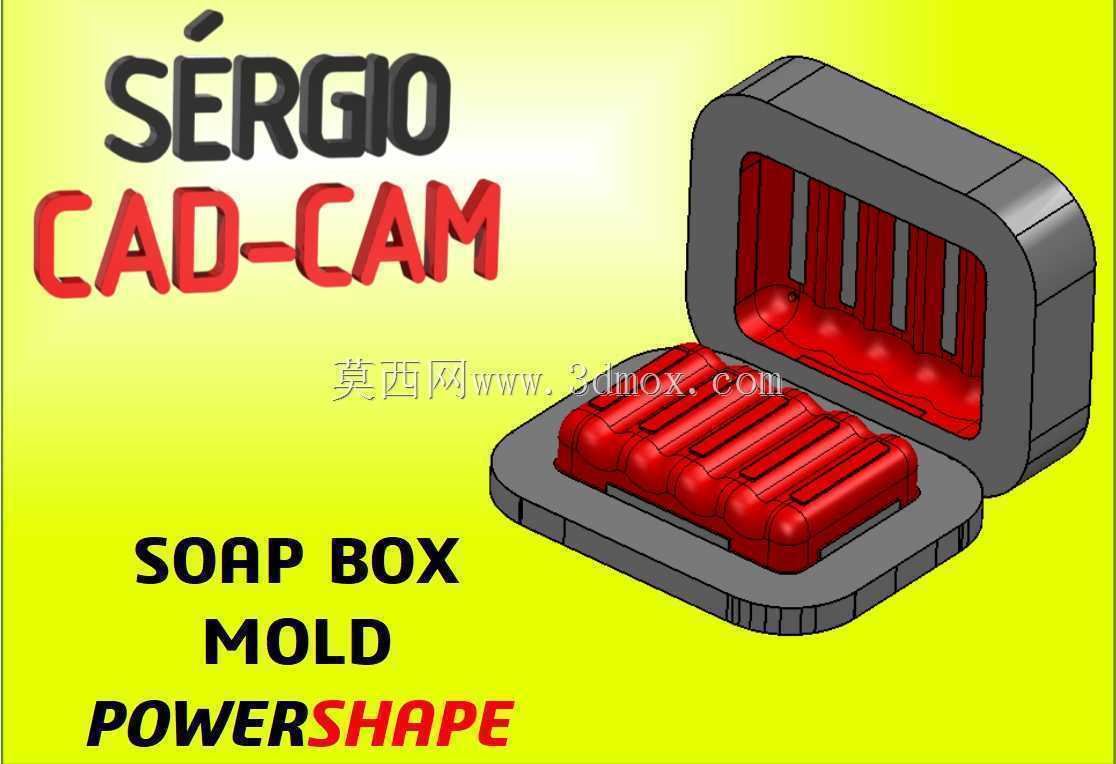

带沥水结构翻盖式肥皂盒注塑模具设计

　　这套肥皂盒注塑模具对应日常家居场景下的带沥水功能翻盖皂盒量产需求，主要适配卧式注塑机的安装规格，模架采用标准龙记模架尺寸，整体长宽高控制在350mm300mm280mm范围内，可直接适配120吨锁模力的常规注塑设备，无需额外修改设备安装孔位，适配车间常规量产的机台排布要求。从实际生产用途来看，这套模具一次成型可同时产出皂盒上盖与下盒身两个部件，采用1出2的型腔排布，进胶点设置在盒身底部非外观面，采用潜伏式浇口结构，开模时可自动剪断浇口，减少后续人工修剪浇口的工序耗时，适配日用品量产的快节拍生产要求，单模成型周期控制在25秒以内，可满足日化用品厂商月产十万级的产能需求。产品功能层面，成型后的皂盒自带翻盖铰接结构，

　　上下盖通过一体成型的铰接轴位实现翻转配合，无需额外装配金属转轴，盒身内部设置有五条平行的凸起沥水筋条，筋条高度3mm，相邻筋条间距8mm，可将肥皂与盒底积水区域隔开，避免肥皂长期浸泡软化，盒身边缘做了1.2mm的圆角过渡，既避免注塑时应力集中导致的填充不足问题，也能消除日常使用时的锐边划伤风险。设计思路上，这套模具优先考虑量产的稳定性与成型件的脱模顺畅度，型腔部分采用P20预硬钢加工，表面抛光至SPI A2级别，保证皂盒外观面的光洁度，无需后续额外喷涂处理；型芯部分对应皂盒内部的沥水筋位，做了1度的脱模斜度，筋条根部做了0.3mm的R角过渡，避免顶出时筋位出现顶白、断裂问题；冷却水路采用直径8mm的直通式水路，环绕型腔与型芯排布，

　　水路间距控制在25mm，距离型腔壁15mm，保证成型时模温均匀，将成型件的翘曲变形量控制在0.2mm以内，保证上下盖的配合间隙均匀，翻盖开合无卡滞。模具的顶出结构采用顶针+顶块组合的方式，盒身外观面不设置顶针，顶针全部布置在盒底边缘与铰接位的非外观区域，顶块对应沥水筋的根部位置，保证顶出力均匀分布，避免顶出时成型件出现变形；排气槽开设在型腔的分型面边缘，深度0.02mm，宽度6mm，可快速排出型腔内的空气，避免成型件出现烧焦、缺胶等缺陷。从安装边界来看，模具的定位圈直径为100mm，突出面板10mm，可直接适配注塑机的定位孔安装，浇口套的SR半径与注塑机喷嘴SR15的规格匹配，主流道入口直径3.5mm，斜度2度，保证凝料可顺利拉出；

　　模具的顶棍孔设置在底板中心，直径40mm，同时在中心两侧100mm位置设置两个备用顶棍孔，适配不同规格注塑机的顶出配置，导柱导套采用20mm直径的标准件，配合间隙0.02mm，保证合模时的定位精度，避免型腔错位导致的产品飞边问题。这套模具在结构设计上充分考虑了日用品注塑生产的常见痛点，比如铰接位的填充问题，在铰接位对应的型腔位置单独设置了辅助排气结构，同时调整了该区域的水路温度，保证铰接位的塑料填充饱满，翻转寿命可达万次以上无断裂；沥水筋位的加工采用高速铣一次成型，减少后续EDM加工的工序，缩短模具制造周期，同时保证筋位的尺寸一致性，避免出现筋位高度不均导致的肥皂放置不稳问题。
