工业过程测量用尼维尔式传感装置

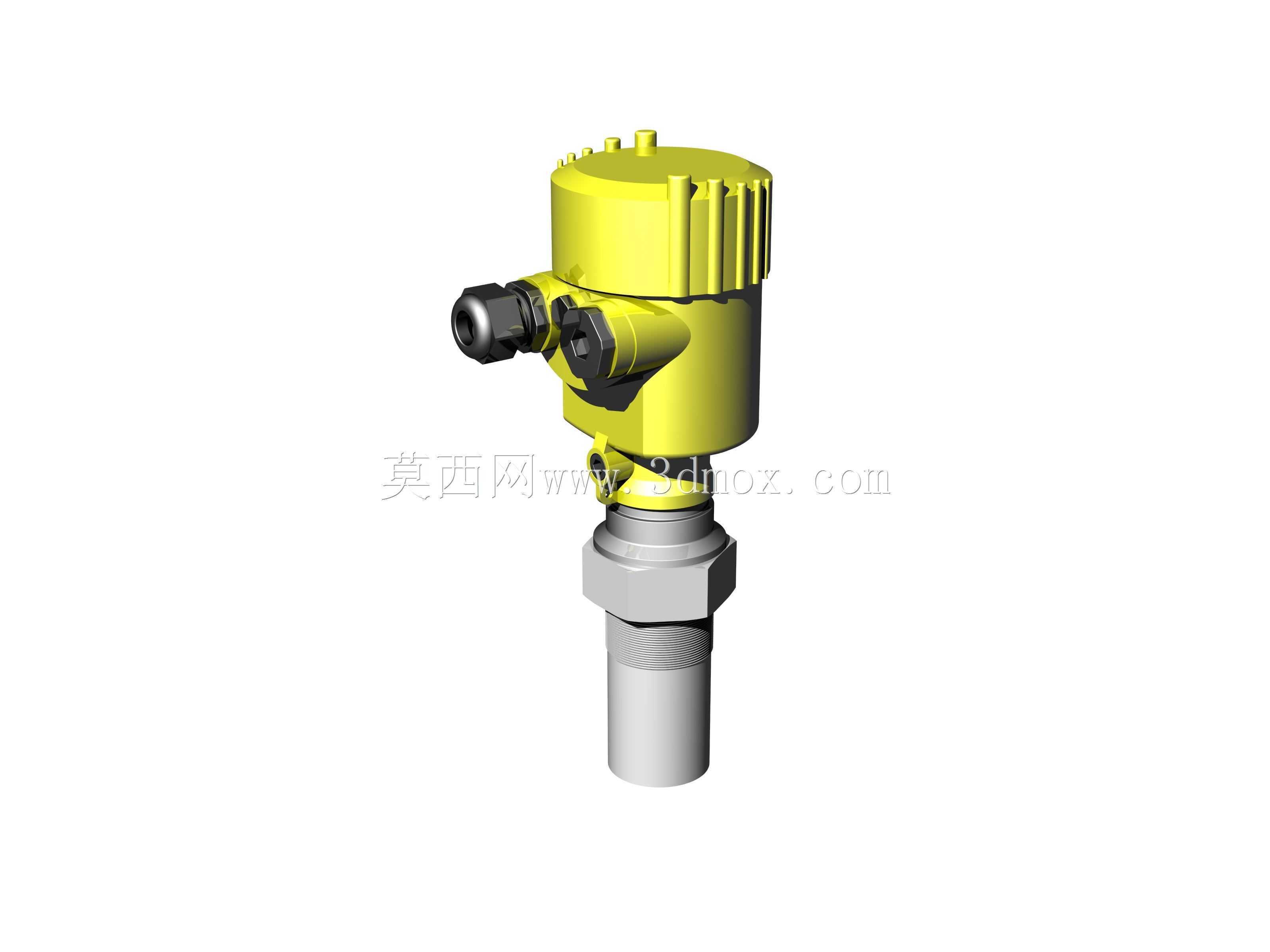

　　这类传感装置多部署在化工、粮油加工、市政水处理等行业的常压或承压储罐、反应釜、料仓顶部，用来连续监测内部介质的液位、料位高度，替代传统的浮球、电容式检测方案，适配粘稠浆料、颗粒粉料、腐蚀性液体等多种复杂介质工况，能在高温、高粉尘、强电磁干扰的车间环境下稳定输出检测信号，给DCS系统提供实时的料位数据，避免出现溢罐、空抽、缺料停机等生产事故。从结构设计来看，上部的黄色壳体采用压铸铝合金成型，表面做了聚酯粉末喷涂处理，壳体侧面预留的电气接口采用M20×1.5标准螺纹，适配常规的工业铠装电缆格兰头，接线腔内部做了隔爆面设计，能满足ExdⅡCT6的防爆等级要求，可直接安装在易燃易爆介质的存储区域。壳体顶部的防滑棱结构，

　　一方面是增强壳体的结构强度，避免现场安装敲击时出现壳体开裂，另一方面也能增大手动拧开外盖时的摩擦力，方便运维人员在戴劳保手套的情况下完成接线、参数校准操作。下部的检测探头部分采用螺纹连接结构，和上部壳体之间设置了密封承压垫，安装时直接在罐体顶部开好对应规格的内螺纹孔，拧入探头后调整好检测方向即可，不需要额外做焊接法兰的工序，能大幅缩短现场安装的工时，适合老旧储罐的技改加装场景。探头的延伸长度可根据实际罐体的安装高度做定制调整，常规工况下探头端面距离罐底预留50-100mm的安全距离即可，避免进液时介质直接冲刷探头端面造成检测数据波动。设计建模时需要重点关注几个安装边界：首先是壳体上部的检修空间，

　　安装位置正上方需要预留至少200mm的垂直空间，方便后期打开外盖调试参数、更换内部电子模块；其次是侧面电气接口的走线空间，接口外侧需要预留150mm以上的空间用于电缆弯折、格兰头锁紧操作，不能紧贴罐壁或者其他工艺管线布置；另外探头伸入罐体内部的部分，要避开罐内的搅拌桨叶、进料口冲刷区域，和罐壁的最小距离不能小于200mm，避免罐壁反射的信号干扰检测精度。从功能实现逻辑上，这类高频传感装置通过发射脉冲信号，接收介质表面反射的回波计算传输时间，换算成实际的料位高度，内部的信号处理模块会自动过滤掉罐内的蒸汽、泡沫、挂料产生的虚假回波，不需要运维人员频繁做现场校准。建模过程中对壳体的壁厚做了等比例还原，隔爆接合面的宽度、

　　间隙都按照防爆标准的要求做了结构预留，电气接口的螺纹深度、密封槽尺寸也完全匹配工业现场的通用配件规格，下部的过程连接螺纹做了公差优化，能适配不同厂家生产的安装接头，不会出现螺纹咬死、密封不严的问题。另外壳体的出线方向做了可旋转设计，安装时可以根据现场走线的方向调整接口朝向，不需要整体转动传感器本体，避免拧动过程中探头密封面出现偏移造成泄漏。在实际选型应用中，还要结合罐体的工作压力、介质温度匹配对应的探头材质，常温常压水介质工况采用普通304不锈钢探头即可，遇到强酸强碱介质则需要更换为四氟包覆的探头结构，高温工况下还要在壳体和探头之间加装散热延长段，避免工艺温度传导到上部电子腔造成元器件过热损坏。建模时把这些可选的结构变体都做了参数化预留，调整对应参数就能快速生成不同工况适配的型号模型，不需要从零开始重构结构，能大幅提升设计选型阶段的出图效率。
