MiniIMU-9v3九轴姿态传感模块结构设计

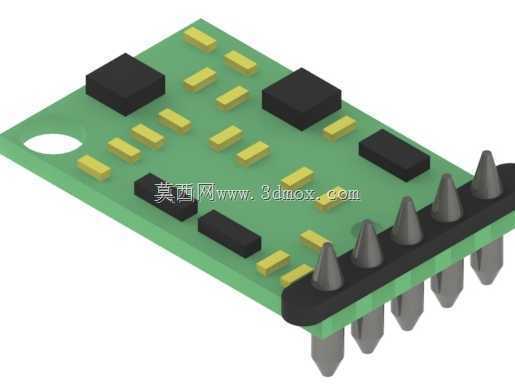

　　做惯了工业设备的传感部件选型和结构适配，碰到这类微型九轴姿态模块的三维建模，最先要捋顺的不是元件排布，而是它实际落地的场景边界——毕竟这类模块不会单独作为终端使用，全是嵌在其他设备的控制链路里当姿态感知节点，小到航模的飞控板、穿戴式动作捕捉设备，大到工业AGV的姿态校准、小型无人机的航向修正，甚至是云台稳定器的倾角反馈，都能见到同架构模块的身影。建模的时候最先要卡的是安装边界，这类模块的PCB基板厚度常规控制在1.2mm到1.6mm区间，整体板型做了切角处理，那个半圆定位孔不是装饰，是给安装柱留的定位位，避免螺丝锁附的时候板件移位，排针的间距严格走2.54mm标准排针规格，伸出板底的引脚长度控制在7mm上下，既能保证插装在母座上的咬合深度，又不会因为引脚过长在设备震动的时候出现接触形变。

　　从功能逻辑倒推结构设计的思路，板上的几个核心元件的排布不是随便摆的：三轴MEMS陀螺仪、三轴加速度计、三轴磁阻传感器也就是常说的电子罗盘，三个核心芯片要尽量靠近板件的几何中心，这样才能让三个轴的测量原点尽可能重合，减少后续算法做轴间差补的时候的计算误差；磁传感器的位置特意远离了板边的排针供电引脚，就是为了规避金属引脚和供电电流带来的磁场干扰，毕竟磁罗盘一旦受周边金属件的磁干扰，航向角的数据漂移会直接让整个姿态解算失效。板上的阻容元件全部采用表贴封装，沿着芯片的信号走线方向排布，既缩短了高频信号的走线长度，减少信号串扰，也让整个板件的元件高度控制在2.5mm以内，算上排针的总高度也不超12mm，对于嵌入安装的场景来说，这个高度尺寸能适配绝大多数设备内部的狭窄安装空间，不用特意为模块预留过高的腔体。

　　实际做结构适配的时候要注意，这类模块的安装面不能直接贴在大电流的功率板上方，也不能紧贴铁质的结构件，建模的时候已经预留了板件和安装基面之间1mm的间隙位，一方面是给表贴元件的引脚留安全距离，避免焊接点和金属基面短路，另一方面也是减少结构应力直接传递到板件上——MEMS传感芯片的内部结构都是微机械悬臂结构，过大的安装应力会导致芯片的零位偏移，哪怕后续做校准也很难完全消除应力带来的温漂影响。排针的排布采用单侧直插设计，一共6个引脚，分别对应电源、地、I2C通信的时钟和数据、中断输出以及备用电源引脚，建模的时候特意把排针的塑胶基座和PCB板的贴合面做了对齐，没有留缝隙，避免过波峰焊的时候焊锡从缝隙渗到排针塑胶座里导致引脚连锡。

　　从使用场景的适配性来看，这个模块的结构设计完全偏向轻量化嵌入式应用，没有做额外的金属屏蔽罩，一方面是控制整体重量，对于航模、小型无人机这类对重量敏感的设备来说，多0.1g的重量都可能影响整机的配重平衡；另一方面也是给用户留足了二次适配的空间，要是用在电磁环境复杂的工业场景里，可以直接在板件上方加装定制尺寸的坡莫合金屏蔽罩，板件上预留的元件高度差刚好能容纳0.3mm厚的屏蔽罩安装位，不用重新调整板上元件的排布。板边的圆角处理也不是为了好看，是为了在嵌入式安装的时候，不会因为板边的直角毛刺刮伤设备内部的连接线，也能减少安装时板件边角磕碰导致的基板开裂风险。

　　做三维建模的时候，每一个表贴元件的焊盘尺寸都严格按照对应封装的标准尺寸绘制，阻焊层的偏移量也按照常规PCB加工的工艺要求留了0.1mm的余量，哪怕是直接拿这个模型转成PCB加工的 Gerber 文件，也能直接符合板厂的加工公差要求，不用再反复调整元件封装的尺寸参数。对于做设备结构设计的工程师来说，拿到这个模型不用再自己对着 datasheet 一点点量尺寸画元件，直接把模型导入装配体里，就能提前核对安装空间、排针对接位置、和周边结构件的干涉情况，省掉很多前期选型适配的重复工作。毕竟做嵌入式传感部件的选型，最麻烦的就是等实物回来才发现安装高度不够、排针位置和母座对不上，提前用精准的三维模型做装配验证，能少走很多试错的弯路。
