TTS80/20导轨适配安装式刀座结构

　　在小型数控加工、桌面级磨床及定制化机加工设备的改造场景中，刀具与检测探针的快速切换、稳定夹持一直是影响加工效率与精度的核心细节，这款适配TTS80/20导轨的安装式刀座，正是针对这类场景下的安装痛点完成的结构设计。不同于常规安装在工作台面的独立刀架，这款刀座直接依托工业铝型材导轨的槽体完成固定，不需要额外在台面上打孔攻丝，也不需要定制转接板，对于设备改造、小型加工单元的快速搭建来说，能大幅缩减安装调试的周期。从实际使用场景来看，这类刀座常应用在小型数控雕刻机、桌面级工具磨床、非标自动化打磨单元上，既可以用来夹持常规的铣刀、钻头等加工刀具，也集成了探针座的安装位，能同时满足加工与工件检测的工位需求，不需要在设备上额外布置独立的探针安装支架，节省设备台面的有效使用空间。

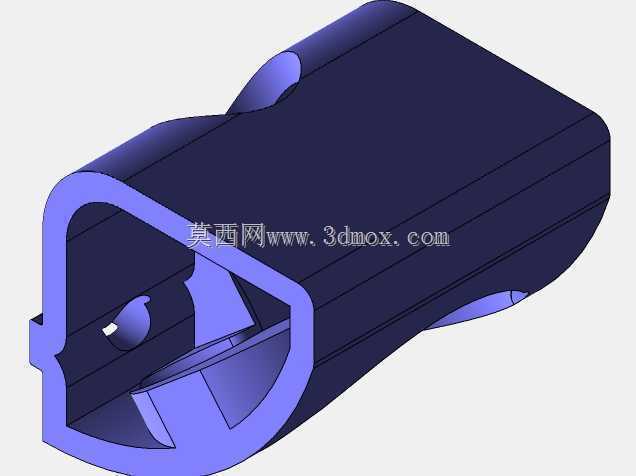

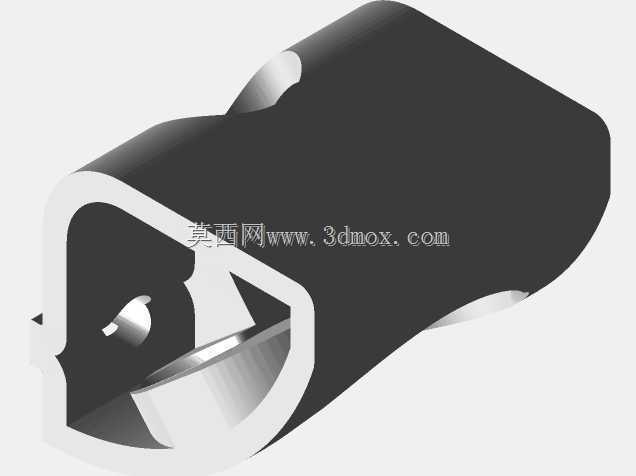

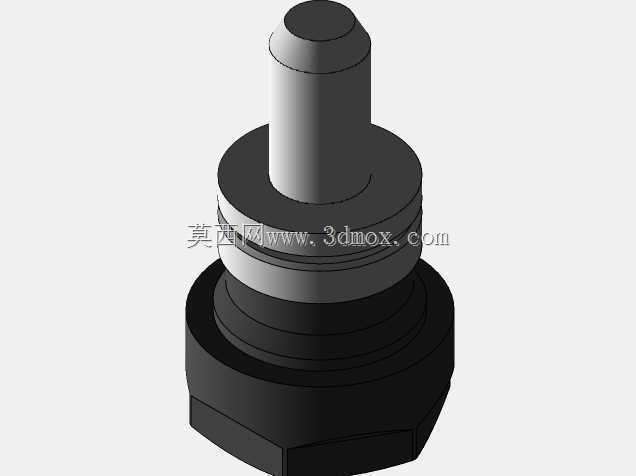

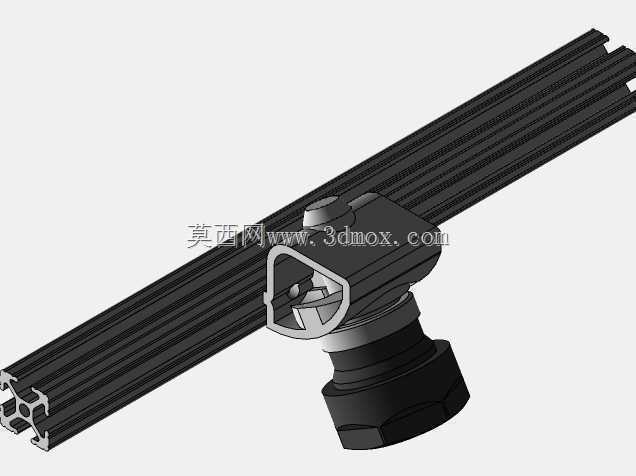

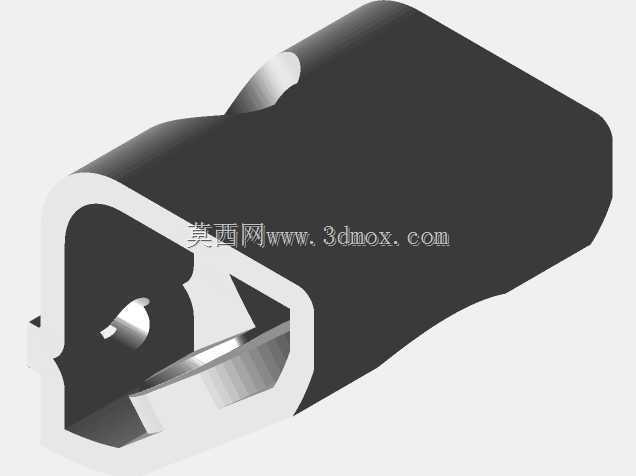

　　设计过程中首先考虑的是安装边界的适配性，针对TTS80/20导轨的槽型尺寸，刀座的卡接部分做了精准的公差匹配，安装时只需要将卡脚滑入导轨槽，拧紧侧面的紧定螺钉就能完成锁止，锁止后不会出现沿导轨方向的窜动，也不会出现垂直于导轨方向的松动，能承受加工过程中刀具传递的切削振动，不会因为长期使用出现位置偏移。刀座的刀具夹持部分采用了侧面锁紧的结构，夹持孔径匹配常用的小型刀具柄径，锁紧螺母做了防滑滚花处理，手动就能完成刀具的拆装更换，不需要借助额外的扳手，换刀效率更高。集成的探针座部分特意做了前端直径加大的设计，这是考虑到探针在接触工件检测时，前端需要足够的支撑强度来避免探针杆出现弯曲变形，加大的直径部分能提升探针安装后的同轴度，减少检测过程中的误差，同时平坦的前端端面也能作为探针安装的定位基准，安装时只需要将探针柄插入座孔，抵到端面就能完成轴向定位，不需要反复调整探针的伸出长度。

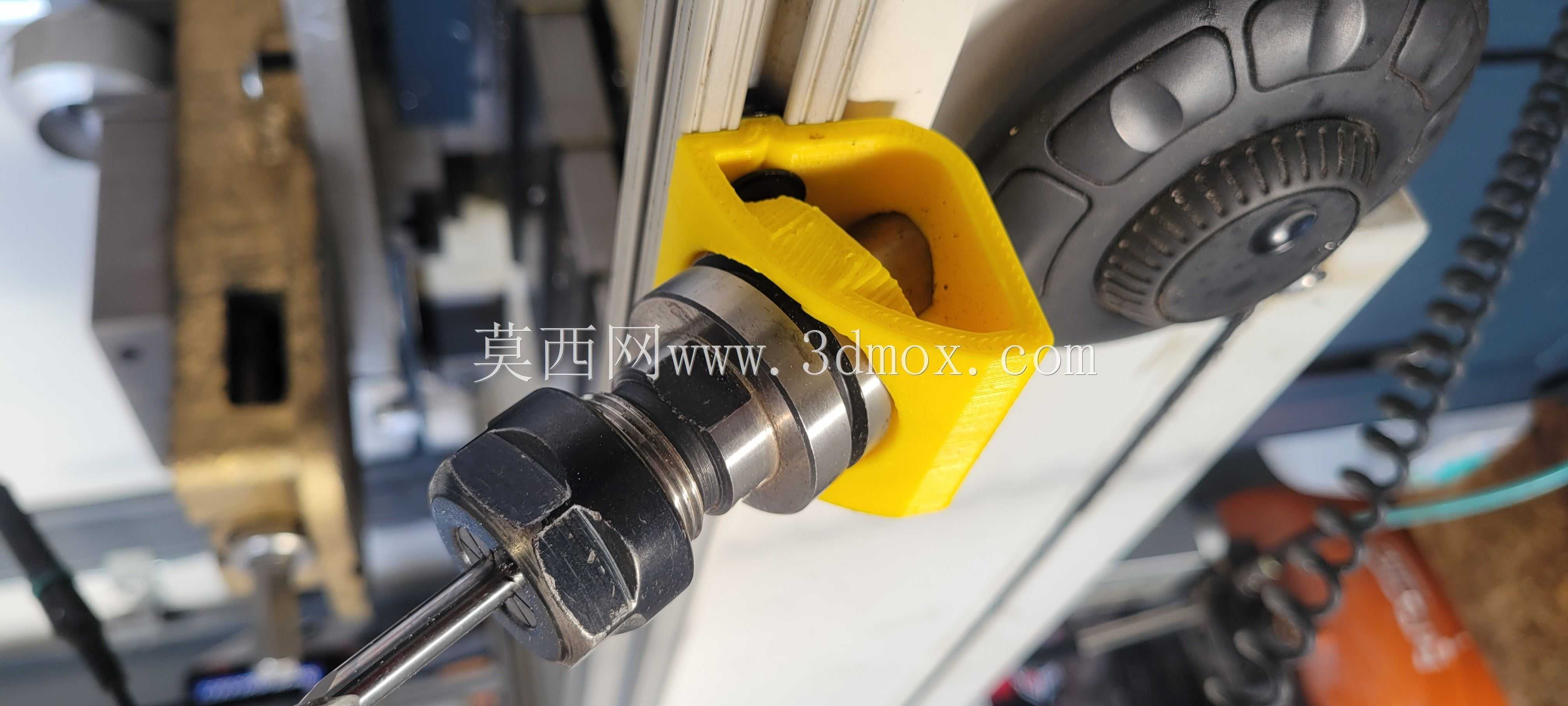

　　从外形尺寸来看，整个刀座的结构非常紧凑，安装在导轨上之后，突出导轨表面的高度控制在合理范围内，不会和设备的运动部件产生干涉，刀座的边角都做了倒角处理，避免安装调试过程中划伤操作人员，也不会在运动过程中勾挂设备的管线。材质选择上兼顾了强度与加工成本，主体部分采用硬质工程塑料3D打印就能满足使用需求，夹持部位的锁紧件采用金属材质，避免长期锁紧出现螺纹滑牙的问题，对于小批量定制的场景来说，既能快速加工出成品，也能控制改造成本。在实际测试中，这款刀座安装在20系列铝型材导轨上之后，夹持直径6mm的铣刀进行铝合金件的轻切削加工，连续运行8小时没有出现刀具松动、位置偏移的问题，夹持探针进行工件平面度检测时，检测重复精度能控制在0.02mm以内，完全满足小型加工设备的使用要求。不同于市面上通用的刀架产品，这款刀座的设计完全贴合TTS导轨的安装特性，不需要额外的转接件，安装后整体刚性更好，同时集成探针座的设计也让设备的工位布局更紧凑，对于做小型数控设备改造、桌面级加工设备搭建的工程师来说，能直接套用这个结构完成相关部件的设计，减少重复建模的工作量，也能避免自行设计时出现的安装干涉、夹持刚性不足等问题。
