燕尾式止动导轨机械结构设计

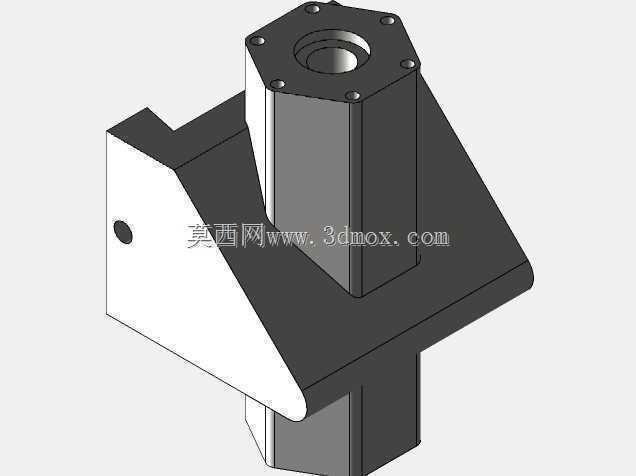

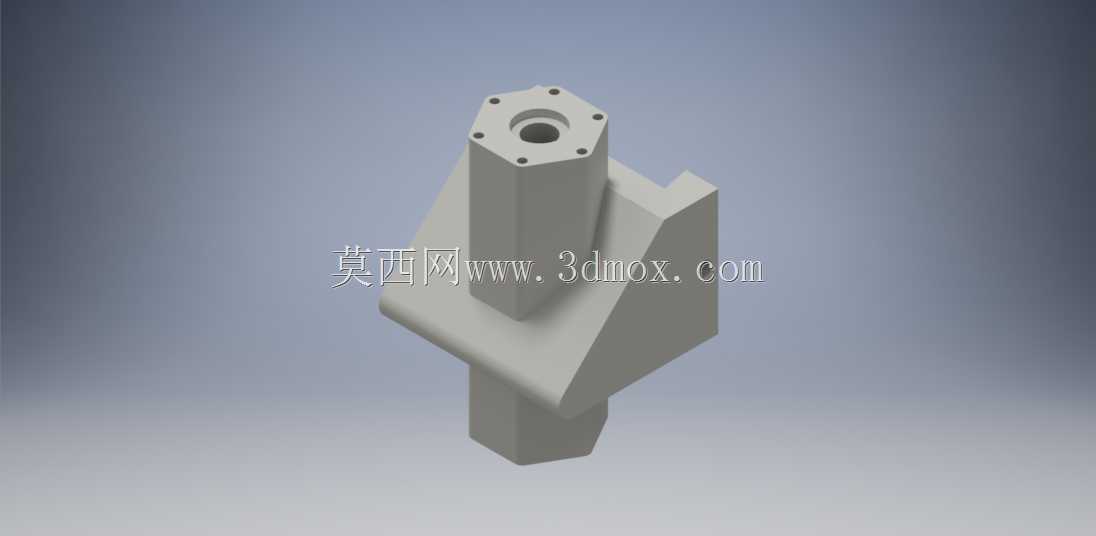

　　在各类需要精准直线导向同时具备位置锁定需求的机械设备中，燕尾式止动导轨是应用十分广泛的导向承载部件，常见于机床进给机构、工装夹具调整滑台、精密检测设备位移平台、小型专用设备的滑移调节工位中，承担着承载运动部件、保证直线运动精度、在指定位置锁止固定避免滑移错位的核心作用。这类导轨的燕尾截面构型，相比平导轨拥有更大的接触贴合面积，导向过程中抗倾覆力矩能力更强，侧向承载表现优异，不需要额外的压紧防脱结构就能实现滑台与基座的可靠嵌合，在低速重载、需要频繁调整位置后锁止的工况下适配性极强。从设计逻辑来看，这款燕尾式止动导轨采用一体式基座搭配滑移块的组合结构，顶部的六角安装端面预留了均匀分布的安装孔位，可直接通过紧固件连接上方的执行部件、

　　工装载台或者检测元件，不需要额外设计转接法兰，减少了装配累积误差。燕尾配合面采用了等斜度的对称设计，加工过程中可通过成型铣刀一次走刀完成型面加工，后续刮研配磨时也能方便地通过涂色法检查接触精度，保证配合面的贴合率达到使用要求，避免运行中出现爬行、卡顿的问题。止动功能的实现依托燕尾配合面的锁紧结构设计，当调整到目标位置后，通过锁紧件施加侧向压紧力，让滑移块与基座燕尾面产生足够的静摩擦力，抵消工作过程中产生的轴向载荷、振动冲击力，避免位置偏移，相比滚珠类直线导轨，这类燕尾止动导轨的锁止刚性更强，在存在切削振动、频繁启停冲击的工况下不会出现位置漂移。从安装边界来看，导轨整体采用立式穿装结构，基座部分可嵌入设备的安装槽内，

　　上下伸出的轴段可根据实际安装空间调整配合长度，安装时不需要预留过大的侧向操作空间，整体结构紧凑，在设备内部布局时可以有效节省安装空间，适配空间受限的紧凑型设备设计需求。实际选型应用时，需要根据承载的部件重量、运动行程、工作时的冲击载荷大小来确认燕尾配合面的接触长度，保证运行过程中不会出现偏载卡滞，同时锁紧力的设定需要匹配最大轴向载荷，避免锁止失效，导轨配合面需要定期加注润滑脂，减少磨损量，长期维持导向精度。这类导轨的结构没有冗余的复杂零件，加工难度低，维护成本低，在各类通用机械设备、专用工装、非标自动化设备的调整工位中都能稳定发挥作用，是机械结构设计中十分经典的导向止动一体化部件。
