带加强筋直角安装铰接支撑座结构

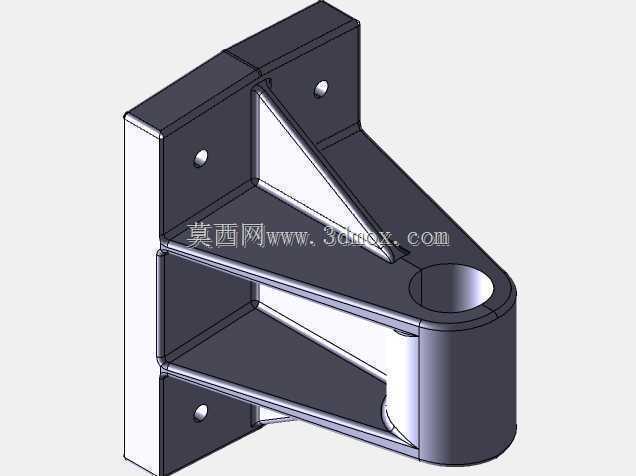

　　这款直角式铰接支撑座，是工业设备机架、重载工装夹具、输送线侧边导向机构中常用的连接承重部件，日常选型中常被用于需要同时实现垂直面固定、水平方向铰接联动的安装场景，比如自动化生产线的挡停机构安装基座、重型设备检修门的铰接承重座、工装夹具的角度调节支撑位，都能见到这类结构的实际应用。从结构设计逻辑来看，整个零件采用一体化折弯加焊接加强的构型思路，垂直安装板上预留了三个均匀分布的沉头安装孔，孔位排布适配常规M8-M10规格的内六角固定螺栓，安装时可直接贴合在型材立面或设备钢结构立板上，沉孔设计能够保证螺栓头完全沉入板面，不会出现凸起干涉铰接部件转动的问题，垂直板的厚度根据承重等级做了匹配，

　　常规工况下8mm的板厚即可满足单座500kg以内的静载承重需求。水平方向的铰接端做了双层板夹装的圆筒轴套结构，轴套内孔做了公差适配，可直接穿入对应直径的铰接销轴，双层板的设计相比单层悬臂结构，能够大幅降低销轴受力时的弯矩，避免长期交变载荷下出现板件变形、轴孔磨损椭圆的问题，轴套端部做了圆角过渡，减少应力集中的同时，也能避免安装销轴时刮伤零件表面的防锈涂层。在垂直板和水平铰接段的连接位置，设计了两块三角形加强筋，筋板分别连接垂直安装板的上下段与水平双层板的内侧，这种三角加强结构能够有效抵消直角位置的剪切应力，尤其是在铰接端承受垂直向下的载荷时，筋板可以将载荷均匀分散到整个垂直安装板上，避免直角连接处出现焊缝开裂或者板件弯折的问题，

　　筋板的厚度比主板薄2mm，在保证结构强度的同时不会过度增加零件整体重量，也能减少焊接时的热变形量。从安装边界尺寸来看，垂直安装板的总高度适配100系列、120系列工业铝型材的安装孔距，水平段的总长度控制在150mm以内，不会占用过多的设备安装空间，铰接孔的中心高度距离安装板底面的尺寸做了标准化设计，可直接替换同规格的市售标准支撑座，不需要额外调整周边配套零件的安装位置。实际加工时，这类零件多采用Q235钢板激光下料后焊接成型，焊接完成后会对焊缝做打磨处理，表面做喷塑或者镀锌防锈处理，轴套内孔会在焊接完成后做一次精镗，保证孔的圆柱度和同轴度，避免销轴穿入后出现卡滞、转动不畅的问题。在实际使用场景中，这类支撑座如果用于重载挡停机构，

　　会在铰接孔内配套自润滑铜套，减少销轴转动时的磨损，延长零件的维护周期；如果用于角度调节的工装位，还会在铰接端的侧面预留紧定螺钉孔，方便调整到指定角度后锁死销轴位置。设计这类零件的时候，需要特别注意安装孔的位置公差，三个安装孔的中心距公差要控制在±0.2mm以内，否则安装时会出现孔位对不齐、强行锁螺栓导致零件变形的问题；铰接孔的轴线要保证与垂直安装板的平面平行，平行度公差不超过0.1mm，否则铰接部件转动时会出现别劲的情况，长期使用会加剧销轴和孔的磨损。另外，双层水平板之间的间距要根据配套的铰接部件厚度做匹配，间隙控制在0.5-1mm之间，间隙过小会导致铰接部件无法装入，间隙过大则会出现铰接晃动、定位精度不足的问题。这类支撑座相比一体铸造成型的同类型零件，焊接结构的生产周期更短，小批量定制时成本更低，而且可以根据实际使用需求灵活调整板厚、孔位尺寸和整体外形，适配不同的非标设备安装场景，在非标自动化设备的结构设计中，这类标准化的支撑结构能够大幅减少设计重复工作量，只需要根据实际载荷调整对应的板厚和筋板尺寸即可快速完成选型适配。
