带轴座多孔位安装机械连接支撑板结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:530610

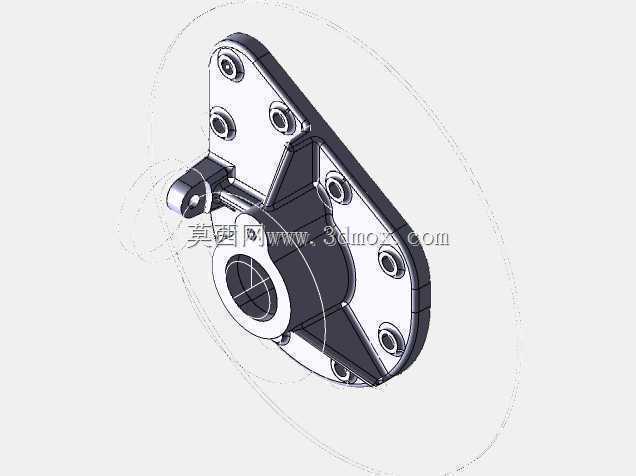

  • 带轴座多孔位安装机械连接支撑板结构

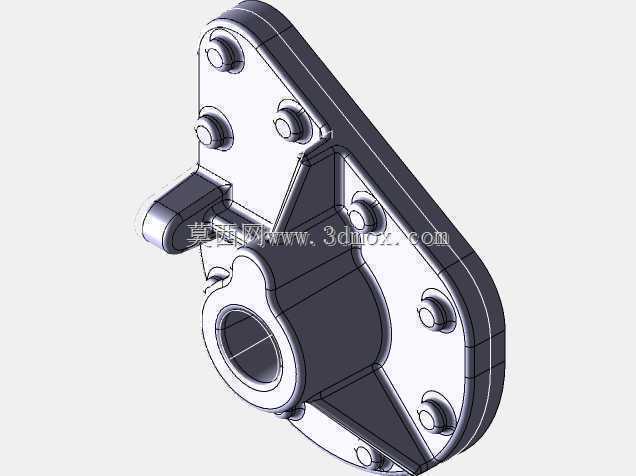

  • 带轴座多孔位安装机械连接支撑板结构

  这类带集成轴座的多孔位安装支撑板,在中小载荷的机械传动链路里属于非常常见的基础承载构件,日常在轻工输送线的张紧轮组、小型农用机具的传动换向模块、台式加工设备的辅助支撑单元里都能见到它的应用场景,核心作用是给回转类零件提供稳定的安装基准,同时通过板体本身的结构强度,把轴系工作时产生的径向、轴向载荷均匀传递到设备的主安装框架上,避免局部应力集中导致的构件变形或者轴系偏移。

  从实际使用的角度看,这类构件的设计逻辑完全围绕载荷传递和安装适配展开,板体采用非对称的异形轮廓,不是为了造型美观,而是在满足安装空间边界的前提下,尽可能去除非承载区域的材料,在控制整体重量的同时,保证关键受力路径上的结构强度——你能看到板体上的加强筋完全沿着轴座到各个安装孔的连线方向布置,筋条的厚度和过渡圆角都做了适配,就是为了让轴座承受的回转载荷能顺着筋条直接分散到各个安装固定点,不会在板体平面内产生额外的弯曲力矩。

  轴座部分的内孔是整个构件的精度核心,孔的同轴度、圆柱度公差直接决定了装入其中的轴类零件回转顺畅度,设计时这个内孔的公差带通常选过渡配合区间,既能保证轴套或者转轴装入后的定位精度,又不会因为过盈量太大导致装配难度提升,轴座外端的凸台结构一方面是为了增加内孔的有效配合长度,提升轴系的支撑刚度,另一方面也能给端部的密封件或者挡圈预留安装位置,避免工作时润滑油渗漏或者轴件窜动。

  板体上分布的多个沉头安装孔,位置都是对应配套设备框架上的预装螺柱设计的,沉头结构可以让固定螺栓的头部完全埋入板体平面内,不会突出表面干涉其他相邻构件的运动,每个安装孔周边都做了局部的加厚凸台,这是因为螺栓锁紧时会在孔周边产生较大的压应力,如果板体在这个位置厚度不足,长期受振动影响容易出现压溃变形,导致连接松动。侧面伸出的短圆柱定位销,是装配时的定位基准,安装时先把这个销子插入框架上对应的定位孔里,就能快速把整个支撑板的位置摆正,不需要反复调整孔位对齐,能大幅提升现场装配的效率,同时这个定位销也能承担一部分横向剪切力,减少固定螺栓受到的剪切载荷,提升连接的可靠性。

  在安装边界上,这类构件的整体外轮廓尺寸需要适配安装位置的预留空间,板体的厚度根据额定载荷通常在5-12mm区间选择,轴座的中心高度要和配套传动件的中心高保持一致,误差控制在0.1mm以内才能保证传动带或者齿轮的正常啮合,不会出现偏磨或者传动卡滞的问题。实际建模的时候,要特别注意各个安装孔的位置度公差,还有轴座内孔和安装基准面的垂直度要求,这些形位公差如果设置不合理,哪怕单个零件的尺寸加工到位,装到设备上也会出现轴系卡滞、振动过大的问题。另外板体上所有的棱角位置都做了圆角过渡,除了减少加工时的应力集中,也能避免装配时锋利的边角划伤操作人员,或者刮破相邻的线缆、密封件这类辅件。

  从工况适配的角度,这类支撑板如果用在有粉尘或者切削液飞溅的场景,通常会在轴座位置预留注油通道,方便定期给内部的轴套加注润滑脂,延长回转副的使用寿命,如果是用在食品加工这类有卫生要求的场景,板体表面会做抛光处理,所有的过渡圆角都会加大,避免积尘或者残留物料,方便日常清洁维护。很多新手设计这类构件的时候,容易犯的错误是盲目加厚板体来提升强度,反而导致整体重量增加,安装位置的载荷变大,实际上通过合理布置加强筋、优化受力路径,用更薄的板体就能达到相同的结构强度,还能降低材料成本和构件自重。
