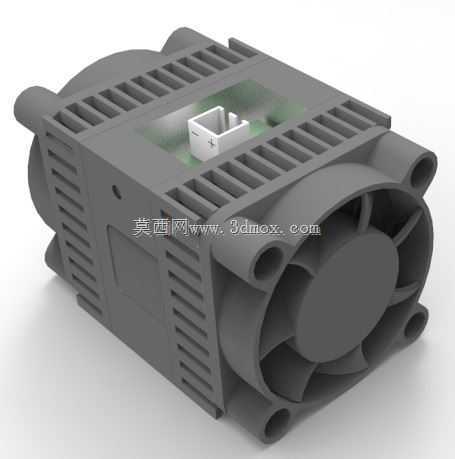

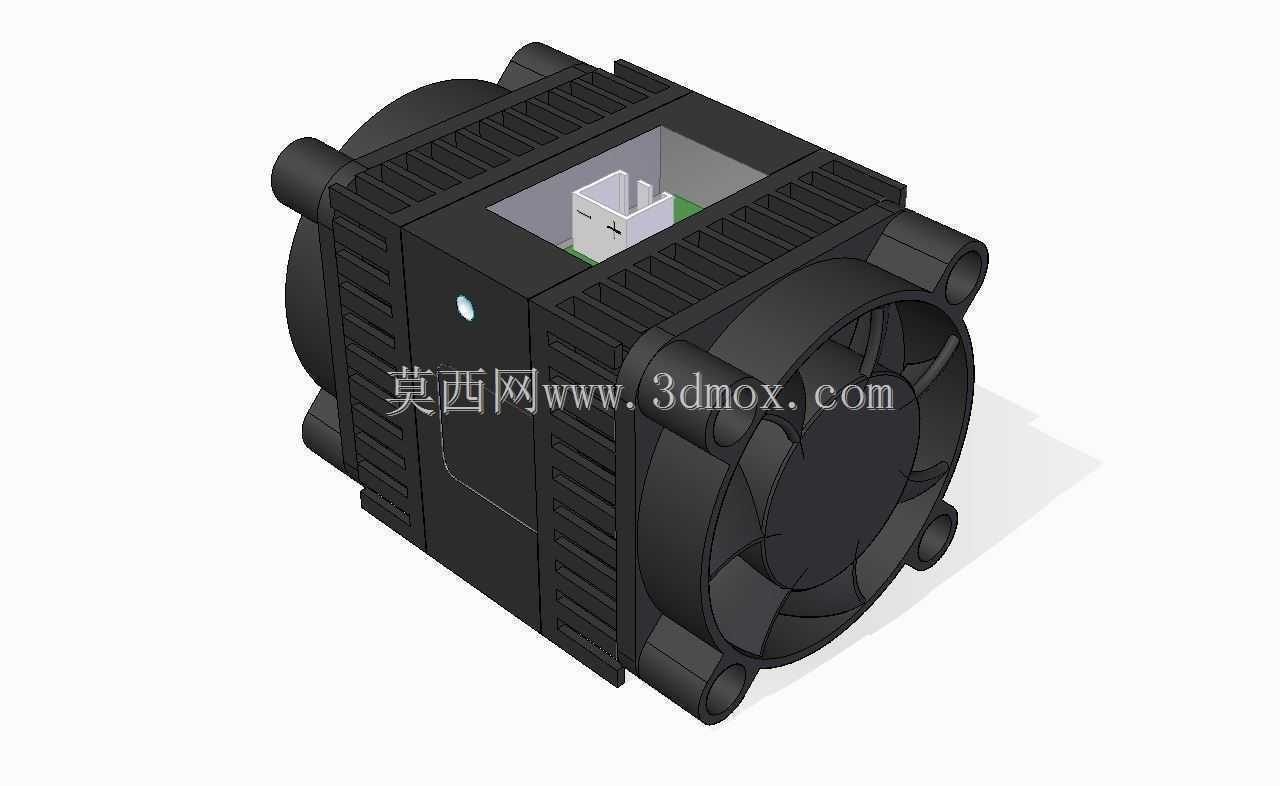

80W功率风冷式激光发生模块结构

　　这款80W功率的激光发生模块，在中小功率激光加工场景里适配性极强，日常桌面级激光雕刻、薄材切割、非金属表面打标作业都能见到这类模块的身影，相比大功率CO2激光管，它的集成度更高，不需要额外搭建复杂的光路校准结构，设备集成商拿到手之后只需要完成供电、控制信号接线，再固定好安装位就能直接投入使用，大幅缩短了整机组装的调试周期。从结构设计逻辑来看，整个模块走的是高度集成化路线，把激光二极管发生单元、驱动电路、散热结构全部整合在同一个壳体内，不需要用户额外拆分组装核心部件。散热部分采用的是侧置轴流风扇加周身散热鳍片的组合设计，模块外壳四周布满了平行排布的散热鳍片，增大和空气的接触面积，侧装的风扇直接对着鳍片间隙送风，

　　能把激光核心工作时产生的热量快速带走，避免核心结温过高导致功率衰减、波长偏移的问题，这种风冷设计相比水冷结构省掉了水泵、水管、冷排的配套成本，也不存在漏液烧损核心部件的风险，更适合桌面级、小型移动式的激光加工设备使用。模块的安装边界设计得非常规整，四个角位预留了圆柱形的安装凸台，凸台上带有同轴的安装孔位，不管是用螺丝锁付在设备安装板上，还是搭配减震胶垫做悬浮固定都很方便，安装孔的孔距遵循通用小型激光模块的适配标准，能直接替换同功率段的老旧模块，不需要重新在设备机架上打孔改位，降低了设备升级改造成本。模块正面预留了激光出光口的防护位，侧面的开槽区域是电路接线的接口位，接线时不需要拆解整个模块外壳，直接从侧方的接线槽完成供电、

　　PWM调光信号的连接即可，日常维护时如果需要清理风扇积尘，只需要拆下风扇侧的固定螺丝就能单独取下风扇清理，不用拆开核心的光学腔体，避免灰尘进入光路影响出光质量。实际选型搭配时要注意，这个模块的出光轴和安装基准面的平行度公差控制在极小范围内，安装时只要保证安装面的平面度达标，就不需要反复调整光路角度，对于没有专业光路校准能力的小型设备厂商来说，这个设计能大幅降低产线的装配难度。模块的外壳采用的是导热性较好的硬质合金材质，表面做了黑色氧化处理，既可以提升散热效率，也能减少环境杂散光的反射，避免作业时杂散光干扰操作人员。从结构强度来看，整个模块的外壳壁厚做了加厚处理，日常搬运、设备移动过程中轻微的磕碰不会导致内部光学元件移位，

　　鳍片部分的厚度也做了优化，既保证了散热面积，也不会因为鳍片过薄容易弯折变形影响风道流通。在实际应用场景里，这类模块除了常规的雕刻打标作业，还能搭配移动模组做小型激光清洗、布料裁切、亚克力切割使用，80W的功率刚好覆盖10mm以内亚克力、5mm以内椴木层板的切割需求，也能满足大部分金属表面打标的功率要求，适配的场景覆盖了文创加工、广告字制作、小型五金件打标、教学实验设备搭建等多个领域。设计时还考虑到了电磁兼容的问题，整个驱动电路部分被金属壳体完全包裹，能减少激光工作时的电磁辐射对外围控制电路的干扰，避免设备出现控制信号丢步、误触发的问题，风扇的供电线路也做了屏蔽处理，不会因为风扇转动的电磁杂波影响激光功率的稳定性。
