立式带孔支撑连接支座结构

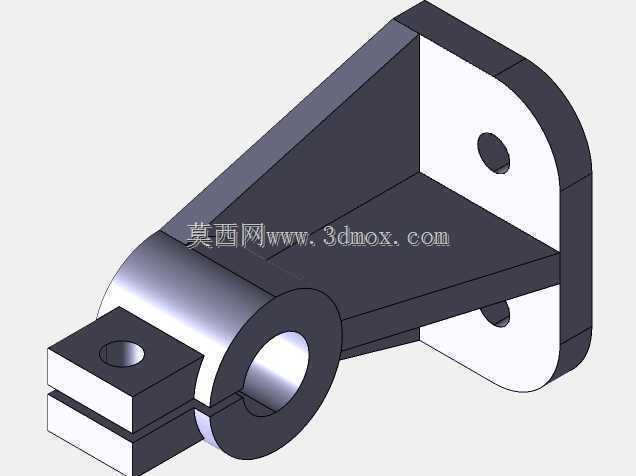

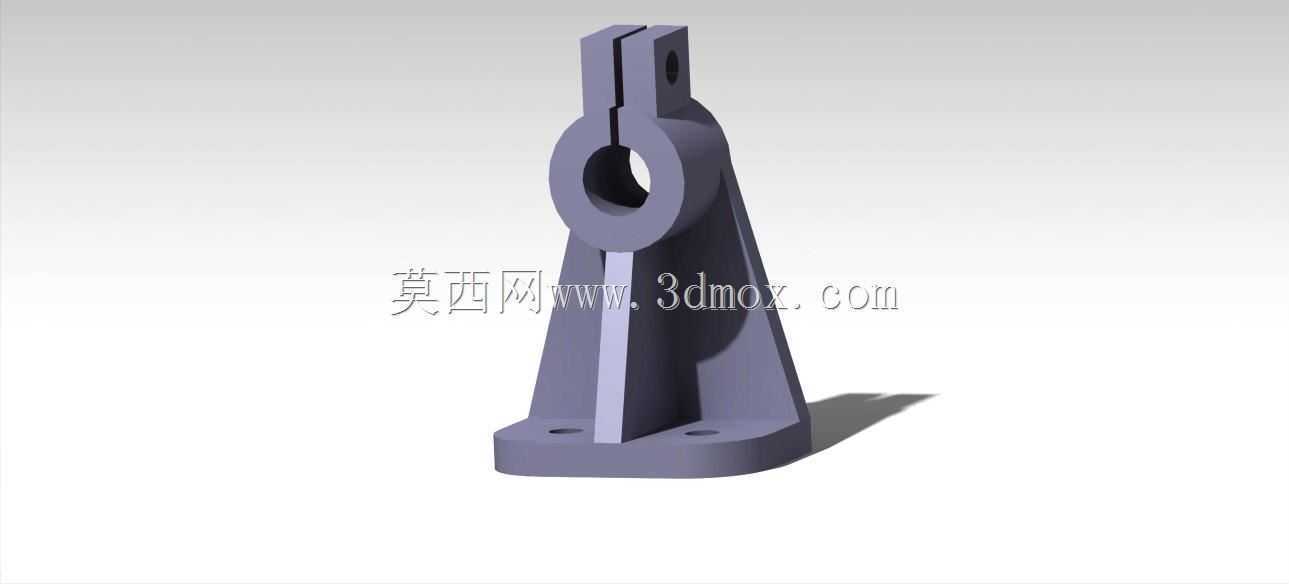

　　该类支撑连接支座多应用于轻工输送线、小型自动化专机的连杆机构铰接点位，也可作为检测设备中摆动臂的回转支撑基座使用，日常工况下主要承受径向铰接载荷与小幅轴向窜动力，部分带悬臂安装的场景还需承受固定方向的倾覆力矩，因此结构设计上优先保证安装基面的贴合刚度与铰接孔的同轴精度。从结构细节来看，底部为带两个安装沉孔的矩形安装法兰，法兰面做了0.2mm的平面度公差要求，安装时可配合平垫与内六角螺栓完成与设备安装基面的刚性固定，两个安装孔的中心距按照常用的型材安装孔距匹配设计，可直接适配40系列、50系列工业铝型材的安装点位，也可适配钢板焊接机架的预制安装孔位，无需额外做转接板设计。中部为带加强筋的立式支撑臂，筋板采用三角形变截面设计，

　　从法兰面一直延伸至上部铰接筒的下部，筋板厚度与支撑臂壁厚保持一致，可在不额外增加整体重量的前提下，大幅提升支撑臂的抗弯曲变形能力，避免铰接点位受载后出现支撑臂偏摆导致的回转卡滞问题。上部为带贯通铰接孔的筒状结构，铰接孔内表面预设了Ra1.6的粗糙度要求，可直接配套铜套或者滚动轴承使用，满足铰接轴的回转运动需求，筒身顶部开有轴向通槽与锁紧螺纹孔，当铰接轴穿入后可通过拧紧锁紧螺钉收紧通槽，实现铰接轴与支座的无间隙固定，也可根据使用需求放松锁紧螺钉，让铰接轴保留回转自由度，适配不同的机构运动需求。建模过程中优先以安装法兰的下底面为基准面，向上拉伸生成法兰基体后，再以法兰上表面为基准拉伸支撑臂与上部铰接筒结构，

　　加强筋采用筋特征命令生成后做圆角过渡处理，避免应力集中，安装沉孔与铰接孔均采用拉伸切除命令生成，顶部锁紧槽采用对称拉伸切除完成，所有棱边均做了R0.5-R2的工艺圆角处理，既可以消除加工后的锐边毛刺，也能降低铸件生产时的应力集中风险，适配铸造、机加工两种常见的加工工艺路线。实际选型使用时，需注意铰接孔的配合公差选择，若作为固定铰接点使用可选用H7/p6的过盈配合，若作为回转支撑点使用可选用H7/h6的间隙配合，安装时需保证法兰面与安装基面完全贴合，避免出现单边贴合导致的受力不均问题，定期检查顶部锁紧螺钉的预紧力，防止长期受振动后出现螺钉松动导致的铰接轴窜动问题。
