T型手动操作手柄结构三维设计

　　这类T型手动操作手柄，在各类通用机械设备、工装夹具、检测治具、小型流体控制装置上的应用覆盖率极高，但凡需要人工施加小扭矩完成锁紧、切换、调节动作的工位，几乎都能见到同结构零件的身影。比如工装夹具上的快速压头锁紧端、小型台钻的进给定位锁紧杆、低压管路球阀的手动操作端、检测治具的档位切换拨杆，都会用到这类结构的操作件，相比直柄式操作杆，T型结构的力臂更长，操作人员施加相同握力时能输出更大的操作扭矩，不需要额外加力杆就能完成常规的锁紧与切换动作，操作手感也更符合人手握持的施力习惯。

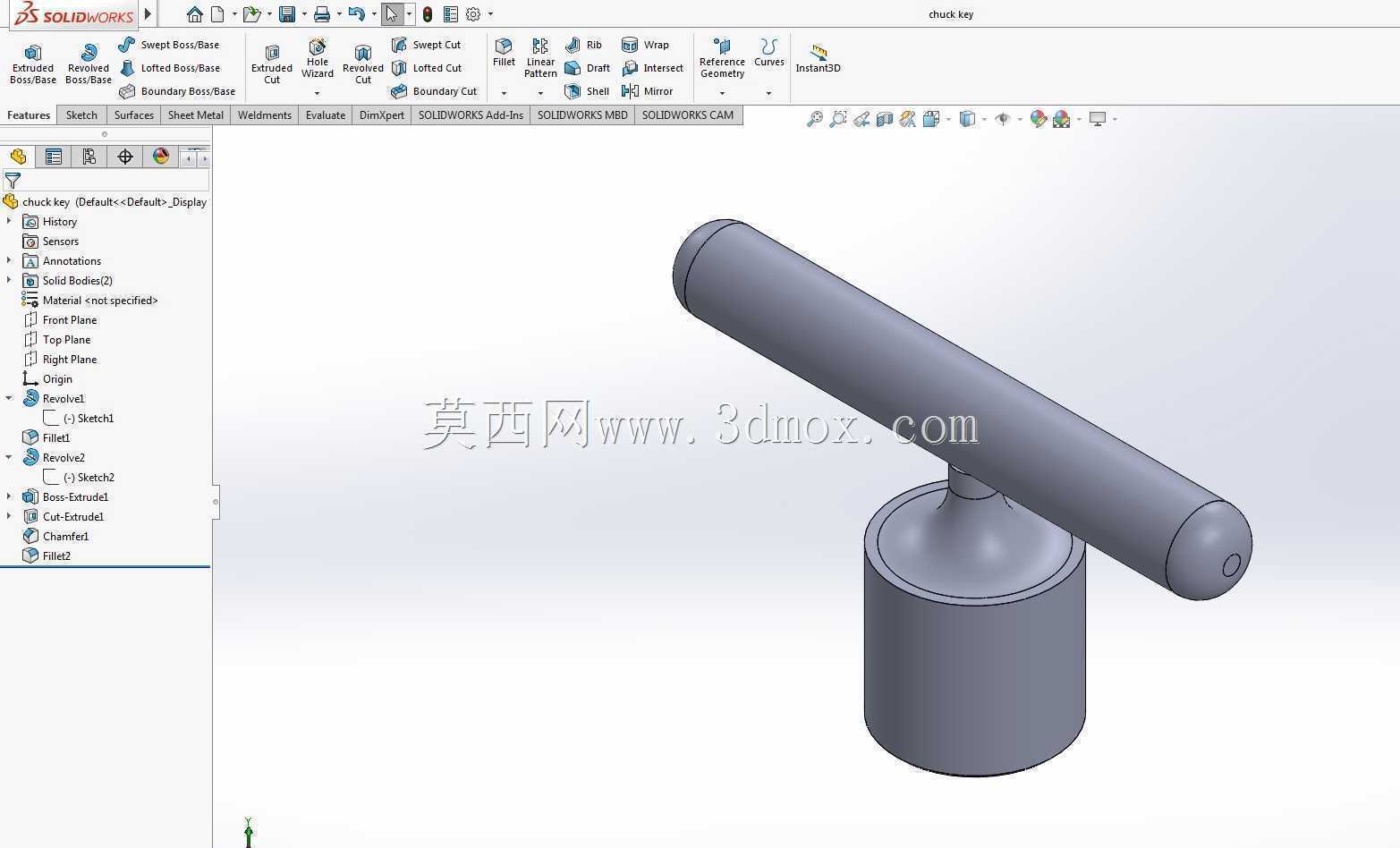

　　从结构设计逻辑来看，整个零件分为三个功能段：底部的圆柱安装基座、中间的过渡连接颈、顶部的横向握持杆。底部圆柱基座是整个手柄的安装承载段，设计时需要匹配对应安装位的孔径公差，常规应用场景下基座与安装座采用间隙配合，配合公差选H7/h6即可满足转动或插拔的动作需求，基座端面做0.5mm的倒角处理，既方便装配时快速导入安装孔，也能去除机加工后的锐边避免划手。中间的过渡连接颈采用圆弧过渡结构，没有做直角台阶设计，一方面是避免应力集中——操作人员在横向杆端施加偏载力时，直角台阶处很容易出现应力集中导致的断裂问题，圆弧过渡能把应力分散到整个连接段，提升零件的抗扭、抗弯折强度；另一方面圆弧过渡的结构在注塑或者金属压铸成型时，材料流动性更好，不容易出现缺料、缩孔的成型缺陷，也能减少后续去毛刺的加工工作量。顶部的横向握持杆长度设计参考成年人的手掌宽度，常规尺寸控制在100-120mm区间，直径选16-20mm，刚好能让成年人满把握持，杆的末端做圆弧收头，不会出现硌手的问题，杆身表面不需要做额外的滚花处理，因为T型结构本身的力臂足够，常规操作力下不会出现打滑的情况，光滑表面反而更容易清洁，适合在有少量粉尘、切削液的车间环境下使用。

　　设计这类手柄的时候，首先要明确安装边界：底部基座的插入深度需要比安装座的孔深小1-2mm，避免装配时基座顶到孔底导致手柄安装不到位，出现晃动的问题；连接颈的直径要比基座直径小4-6mm，给安装位的压盖或者锁紧螺母留出足够的安装空间，不会出现结构干涉。如果是用于需要频繁转动的操作场景，比如阀门的开关手柄，基座上需要设计对应的销孔或者扁位，用来和阀芯轴做周向固定，传递扭矩，销孔的位置要距离基座端面3-5mm，避免销孔太靠近端面导致基座端部开裂；如果是用于插拔式的锁紧手柄，比如工装的定位销手柄，基座底部可以设计成锥头结构，插入定位孔时能自动导正，不需要精确对位就能完成锁紧动作。

　　从实际使用的工况适配来看，这类手柄如果是用于普通工业设备的常温操作场景，采用增强尼龙注塑成型即可，重量轻、成本低，也不会出现生锈的问题；如果是用于有油污、腐蚀介质的场景，比如化工管路的操作件，可以选用304不锈钢铸造后抛光处理，耐腐蚀性更强；如果是需要大锁紧力的工装场景，比如焊接夹具的锁紧手柄，可以选用45号钢调质处理后表面做发黑防锈，强度更高，能承受更大的操作扭矩而不会出现弯折变形。设计时还要考虑操作的安全距离，横向握持杆的两端距离设备的固定结构面至少要留25mm的间隙，保证操作人员握杆的时候手指不会被夹到，尤其是在手柄做旋转动作的场景下，周边不能有突出的螺栓、板件等干涉物，避免操作时碰伤手指。另外，整个手柄的重量要控制在200g以内，太重的话长时间操作会增加操作人员的疲劳感，尤其是需要频繁扳动的工位，轻量化设计能有效降低操作劳动强度。
