参数化堆叠式立体国际象棋棋子组件

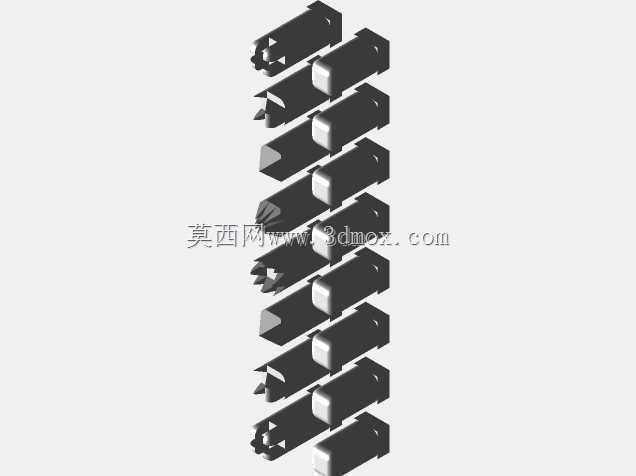

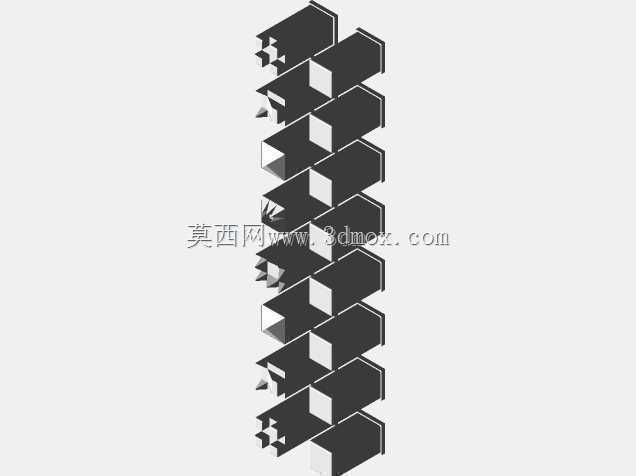

　　这套堆叠式立体国际象棋组件，跳出了传统棋具的造型逻辑，把模块化堆叠的结构思路融入棋子设计，既可以作为休闲棋类用品使用，也能为创意文创产品、桌面装饰摆件的结构设计提供参考。从实际应用场景来看，这类结构的棋子除了满足日常对弈的基础功能外，堆叠收纳的特性可以大幅降低收纳空间占用，常规国际象棋32枚棋子散放需要占用近半张桌面的收纳区域，采用这种嵌套堆叠结构后，同色16枚棋子可以沿轴向依次拼接成整列，收纳体积仅为传统散放棋子的1/6，尤其适合便携棋具套装、桌面迷你棋具的产品开发场景。

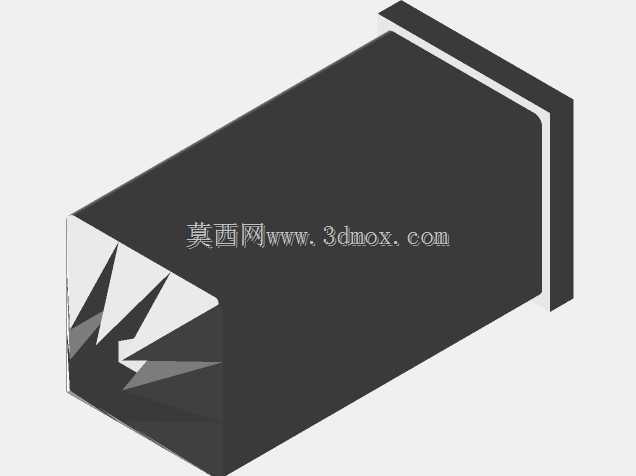

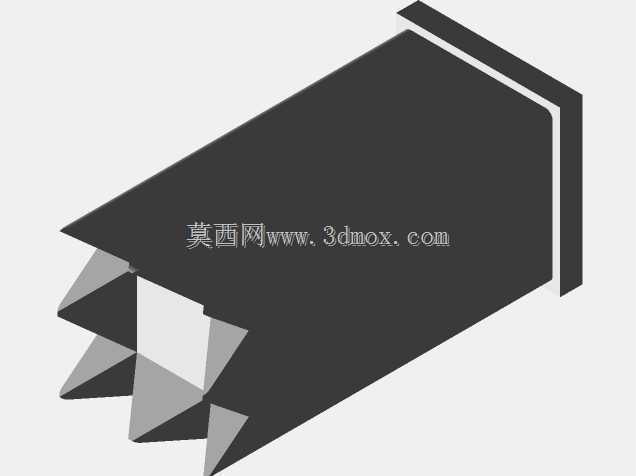

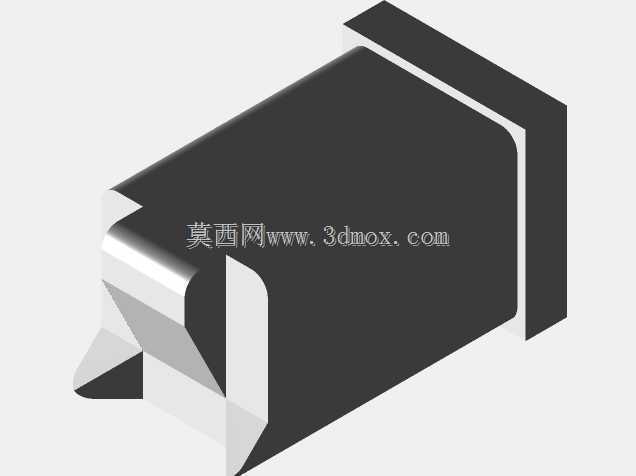

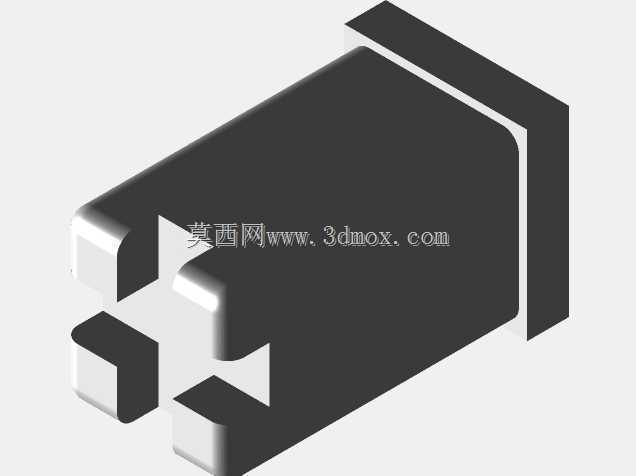

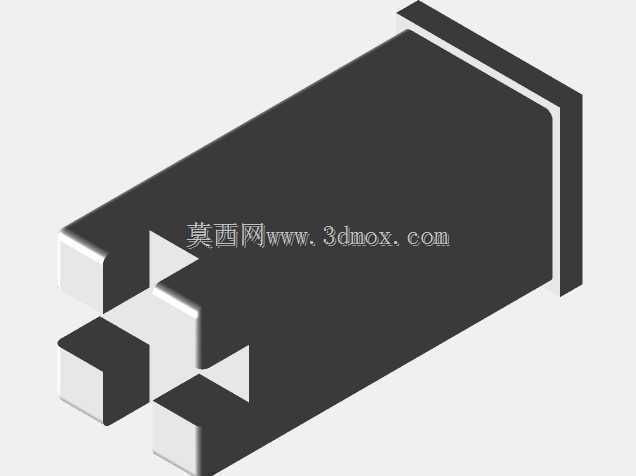

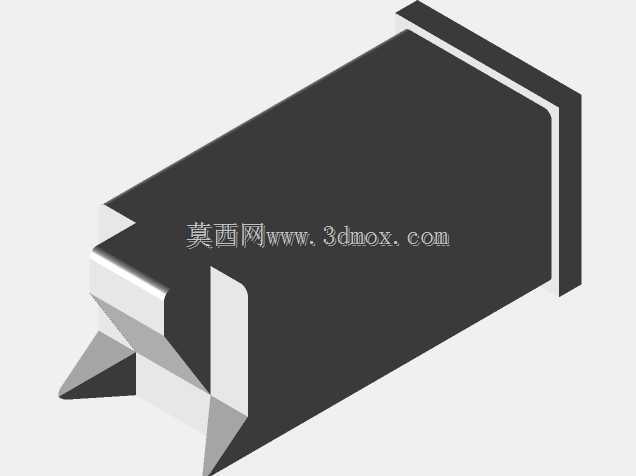

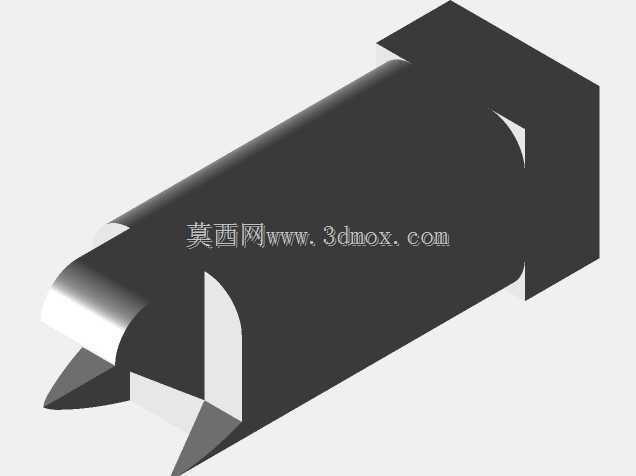

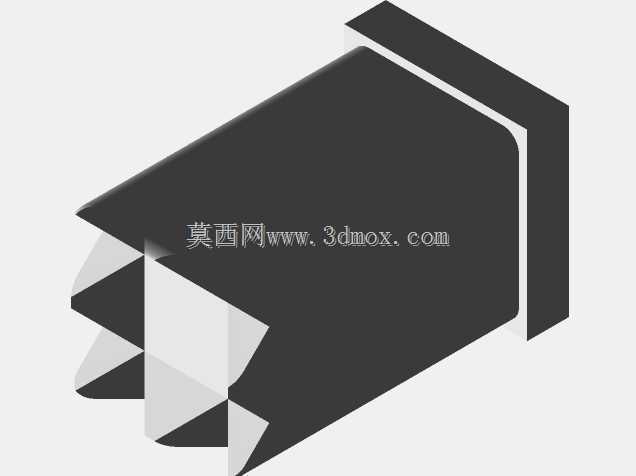

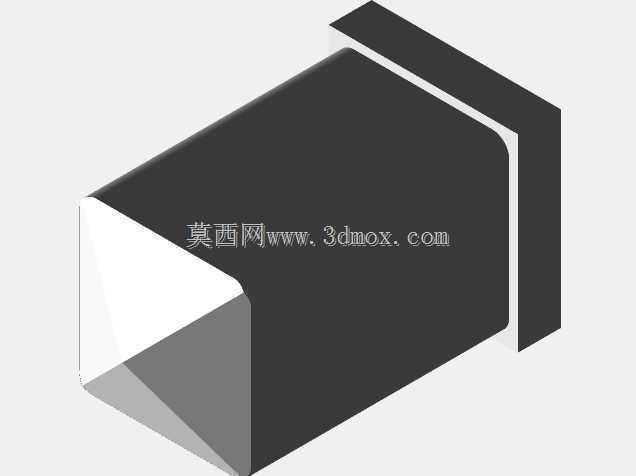

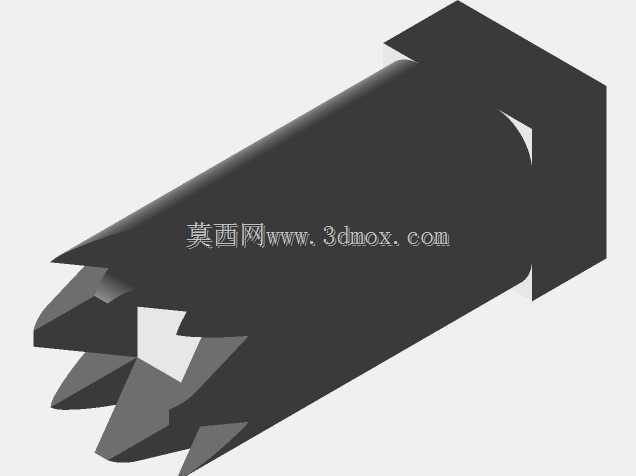

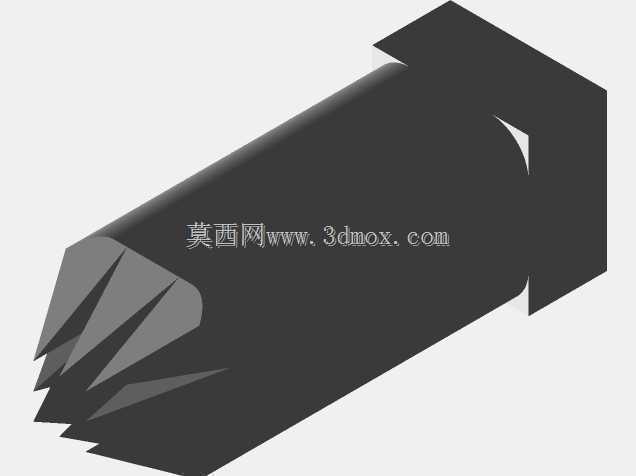

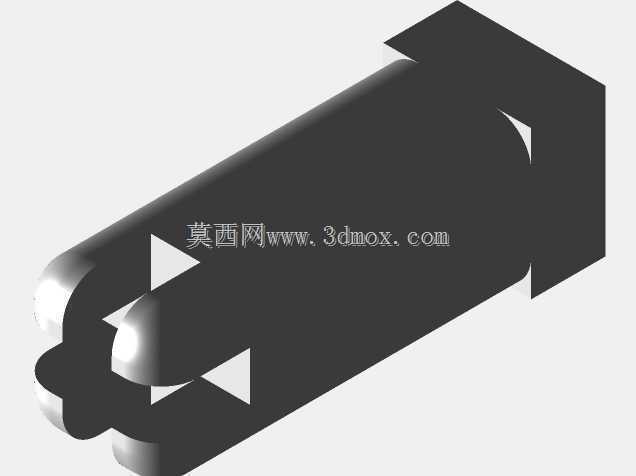

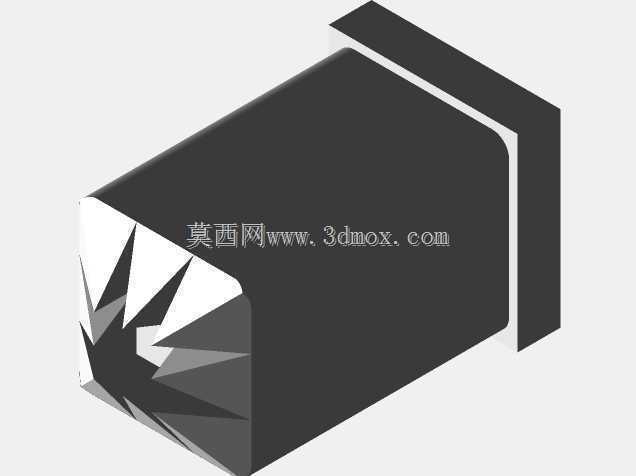

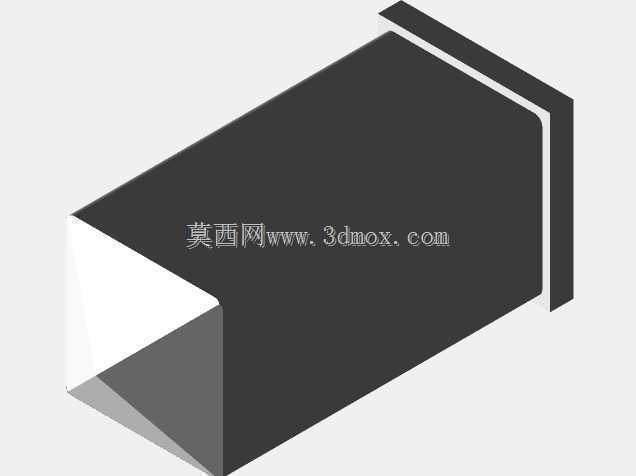

　　设计过程中优先考虑了棋子的识别性与堆叠兼容性，每类棋子的外形轮廓保留了传统国际象棋的识别特征，比如兵的斜向尖端、车的块状轮廓、象的斜切造型，都在单体零件上做了特征保留，不需要额外标注就能快速区分棋子类型，避免了过度创意化设计导致的棋子识别障碍。堆叠接口采用了统一的止口配合结构，每枚棋子的上端设置定位凸台，下端设置匹配的凹槽，凸台与凹槽的配合间隙控制在0.1mm，既可以保证堆叠后整列棋子不会松脱倾倒，又能轻松拆分取放，不会出现卡滞过紧难以分离的问题。

　　从结构强度角度考虑，棋子单体的壁厚做了均匀化处理，所有壁厚保持在2mm，避免3D打印或者注塑生产时出现缩痕、填充不均的问题，棋子的所有棱角都做了R0.5的圆角过渡，既可以去除锐边避免使用时划伤，也能降低生产过程中的应力集中，减少零件开裂的风险。棋子的底部做了微凹的防滑结构设计，放置在棋盘上时，底部边缘可以和棋盘表面形成稳定的接触，不会轻易滑动移位，满足对弈过程中棋子放置的稳定性要求。

　　安装边界与尺寸适配方面，单枚棋子的最大外径控制在20mm，堆叠后单组同色棋子的总高度为240mm，这个尺寸可以适配市面上绝大多数便携国际象棋棋盘的收纳格尺寸，不需要额外定制配套棋盘就能兼容现有产品。堆叠后的整列棋子重心沿中心轴对称分布，最下方的棋子底座接触面积比上方棋子大15%，保证整列堆叠放置时的稳定性，即使受到轻微的桌面碰撞也不会倾倒。

　　在功能拓展性上，这套棋子的接口采用通用化设计，后续可以拓展不同材质、不同配色的棋子模块，比如金属质感的王、后棋子，透明材质的兵棋子，都可以通过统一的堆叠接口拼接组合，满足不同用户的个性化定制需求。棋子的单体结构没有复杂的倒扣特征，不管是采用FDM3D打印制作手板样件，还是开模进行注塑批量生产，都不需要复杂的抽芯结构，生产工艺性好，制造成本可控。

　　从三维建模的角度来看，这套模型采用全参数化草图构建，所有特征都保留了完整的参数关联，修改棋子的外径、壁厚、堆叠高度等尺寸时，只需要调整对应参数就能完成整组模型的更新，不需要逐个零件重画，能大幅缩短衍生设计的建模效率。模型的所有配合面都做了公差匹配验证，虚拟装配过程中没有出现干涉问题，拆分后的单个棋子可以独立导出进行生产加工，不需要额外做模型修复。
