多色方管拼接焊接框架结构设计

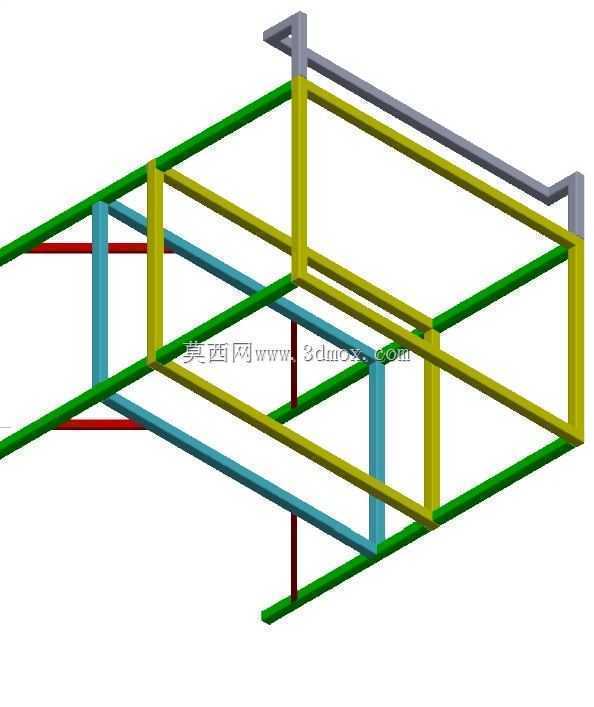

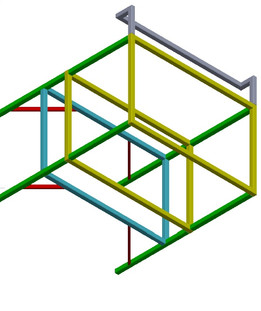

　　这类多型材拼接的空间框架结构，在轻型设备支撑、工位操作架、小型物料承载台的搭建场景中应用十分广泛，不同于一体式铸造或折弯成型的支撑件，方管焊接框架的核心优势在于材料利用率高、整体自重可控，同时能根据实际安装空间灵活调整杆件的排布走向，不需要开模就能适配不同的承载需求。从结构排布来看，不同颜色的杆件分别对应不同的受力层级，沿长向通长布置的杆件承担整体抗弯载荷，垂直方向的立柱负责将上部载荷传递至安装基面，横向穿插的短杆则用于抵消框架受载时产生的侧向扭转力，各杆件的连接节点均采用端部贴合焊接的处理方式，没有额外的角件或连接板，能在保证连接强度的前提下减少材料用量，降低整体结构的自重。设计这类框架结构时，首先要明确安装边界的限制条件，

　　框架的整体外轮廓尺寸需要完全适配安装区域的长宽高限值，底部支脚的落点要与现场预埋的安装孔位一一对应，避免后期安装时出现干涉；其次要根据实际承载的重量分布调整杆件的排布密度，在载荷集中的区域适当加密横向和纵向的连接杆件，在无载荷或载荷极小的区域可以适当拉大杆件间距，平衡结构强度与材料成本。这类框架的杆件均采用标准规格的方形型材，型材的截面尺寸根据单根杆件的跨度和承载大小选定，长跨度的主承载杆件选用截面尺寸更大的型材，短跨度的辅助连接杆件可以选用截面稍小的型材，所有杆件的连接端面都需要做平齐处理，保证焊接时两个杆件的贴合面没有明显缝隙，减少焊接变形的概率。实际生产中，这类框架焊接完成后需要做时效处理消除焊接应力，

　　避免后期使用过程中出现结构变形，框架的表面可以根据使用场景做喷塑、镀锌或喷漆处理，提升防锈耐腐蚀能力，适配车间、仓储、户外等不同的使用环境。从结构功能上看，这类框架既可以作为独立的承载支架使用，在上方铺设台面后作为操作工位、物料放置台使用，也可以作为大型设备的内部支撑骨架，外部覆盖钣金护板后构成完整的设备外壳框架，杆件之间的空隙可以方便布设线缆、气路管线，不需要额外在结构上开孔走管，能大幅减少后期装配的工作量。设计建模过程中，需要提前核对每根杆件的下料长度，尤其是斜向布置的杆件，要准确计算两端的切割角度，保证现场下料时能直接拼接，不需要二次修磨；同时要预留出焊接余量，避免焊接收缩导致整体尺寸超出安装公差范围，

　　节点位置的焊缝要根据受力大小设计焊脚高度，主承载节点的焊脚尺寸要满足强度计算要求，辅助连接杆件的焊缝可以适当减小，控制焊接变形量。这类框架结构的整体刚性优于同重量的角钢拼接结构，方形截面的型材在两个垂直方向的抗弯截面模量一致，不需要刻意调整型材的安装朝向就能满足不同方向的受力需求，对于需要承受多方向载荷的使用场景适配性更强，在轻型自动化设备机架、小型仓储货架、检测设备支撑台等场景中，这类方管焊接框架的应用占比正在逐步提升，替代了部分传统的铸件支撑结构，缩短了生产周期，也降低了整体的制造成本。
