钣金折弯成型设备防护壳体结构

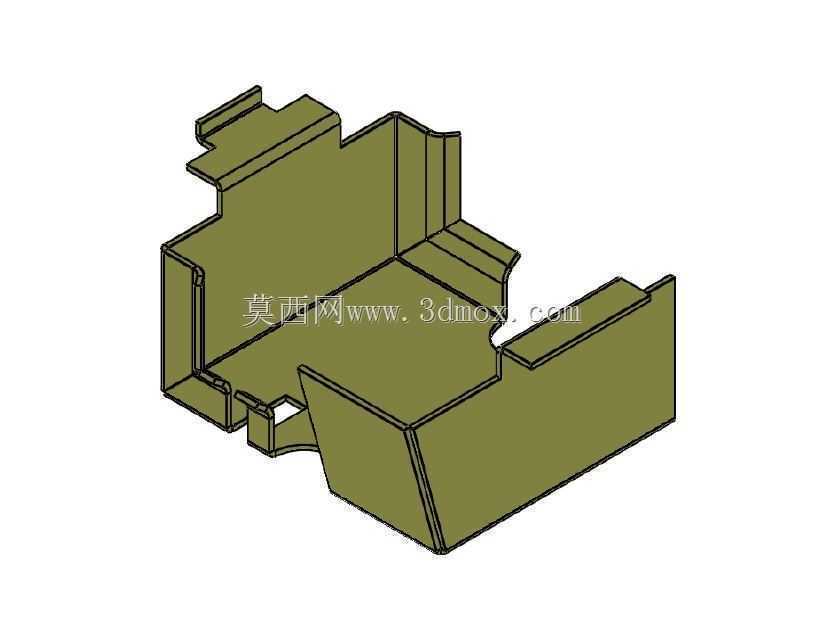

　　这款钣金壳体构件在工业现场多作为小型电控模块、传感单元或者精密传动组件的外置防护结构使用，常见于自动化生产线的工位旁侧、小型加工设备的机身局部，用来隔绝加工过程中产生的切削飞溅、粉尘飘落，同时避免外露的线路或者精密部件被外力磕碰损伤。从结构设计逻辑来看，整体采用等厚薄钢板折弯一体成型的思路，没有额外的拼接焊缝，减少了后续焊接打磨的工序量，也能避免焊接变形带来的装配公差问题。壳体的各个折边都预留了对应的安装让位缺口，侧边的凸起折边是用来和设备基座的安装卡槽配合，不需要额外打固定孔就能实现快速卡装，后期维护拆卸的时候也不需要完全拆除周边的相邻构件，能大幅缩短现场运维的时间。壳体的敞口边缘做了向内的小尺寸翻边，

　　一方面是提升薄板构件的整体刚性，避免薄钢板在长期使用中出现边缘变形翘曲的问题，另一方面翻边形成的圆滑过渡也能避免安装维护时锋利的板边划伤操作人员。在安装边界的设计上，壳体的底部折边预留了和基座贴合的平面，安装时不需要额外调整角度，直接贴合基座安装面就能保证和内部组件的间隙均匀，不会出现壳体蹭到内部运动部件的问题。几个侧边的让位槽位置，是对应内部组件的外接线路、传动连杆的穿出位置，缺口的尺寸刚好能让外接构件穿过，同时保留极小的间隙，尽可能减少粉尘、碎屑从缺口位置进入壳体内部的概率。从实际使用的场景出发，这类钣金护壳不需要承受大的结构载荷，核心要求是成型精度高、安装便捷、防护性达标，设计时特意在几个转角位置做了加强折弯的结构，

　　不用额外增加加强筋就能让壳体的抗形变能力满足使用要求，薄钢板的材质选择也兼顾了轻量化和成本控制，批量加工时通过冲压折弯工序就能快速成型，生产效率高，单件的加工误差能控制在很小的范围内，互换性较强，现场更换备件时不需要对构件做二次修配就能直接装配。壳体的内部空间做了对应的避让设计，对应内部组件的凸起部位，壳体侧壁做了外凸的成型结构，既保证了内部有足够的安装空间，也不会让壳体整体外形尺寸过大，占用过多的设备安装空间。在实际选型适配的时候，只需要核对安装基座的卡槽尺寸、内部组件的轮廓边界、外接构件的穿出位置，就能确认该构件是否适配对应的设备工位，不需要做复杂的受力校核，因为这类护壳本身不参与设备的力传递流程，只需要满足防护和安装的基础要求即可。折边的角度控制是这类构件加工的核心要点，所有90度折弯的角度公差都控制在较小范围内，保证安装时和相邻构件的贴合度，避免出现缝隙过大或者安装卡滞的问题。
