三角加强型立式铰接安装固定支座

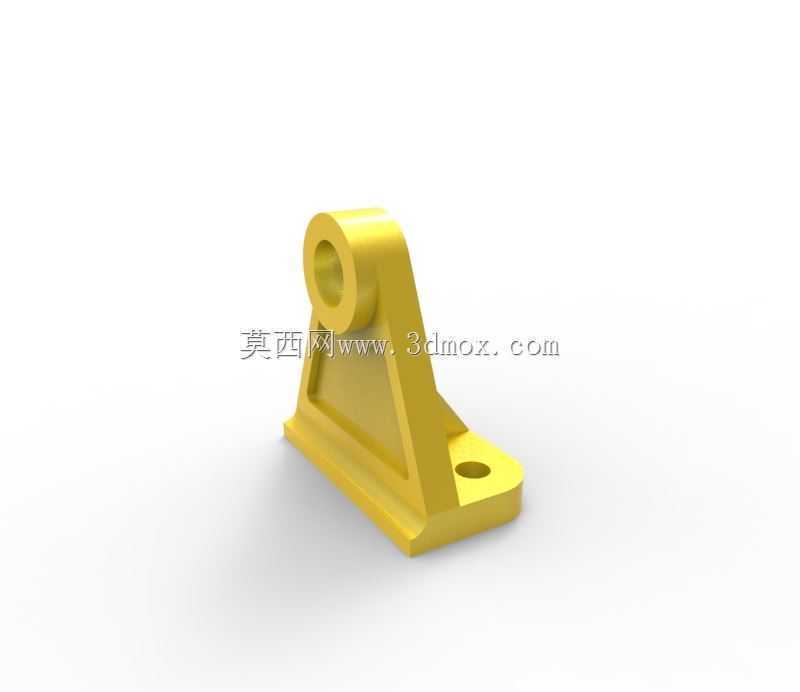

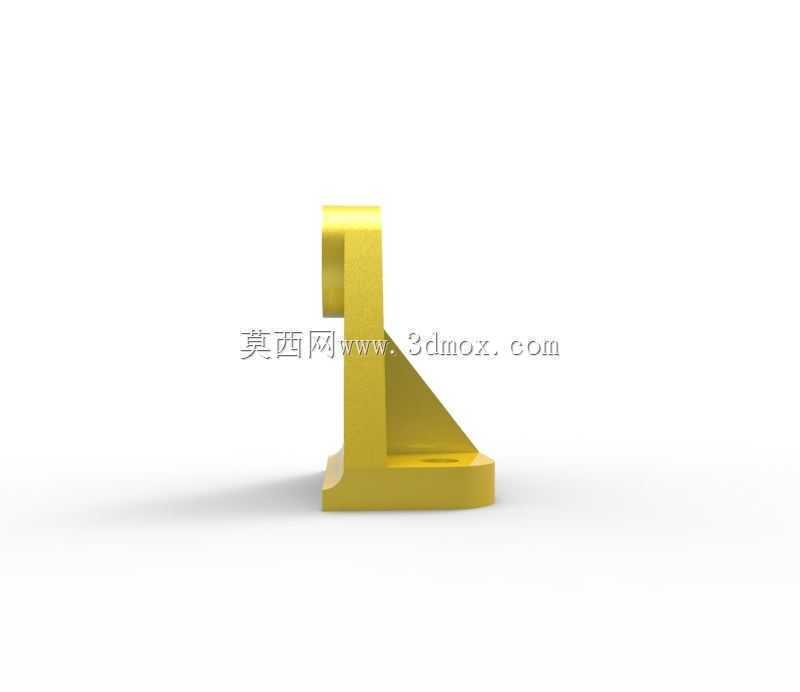

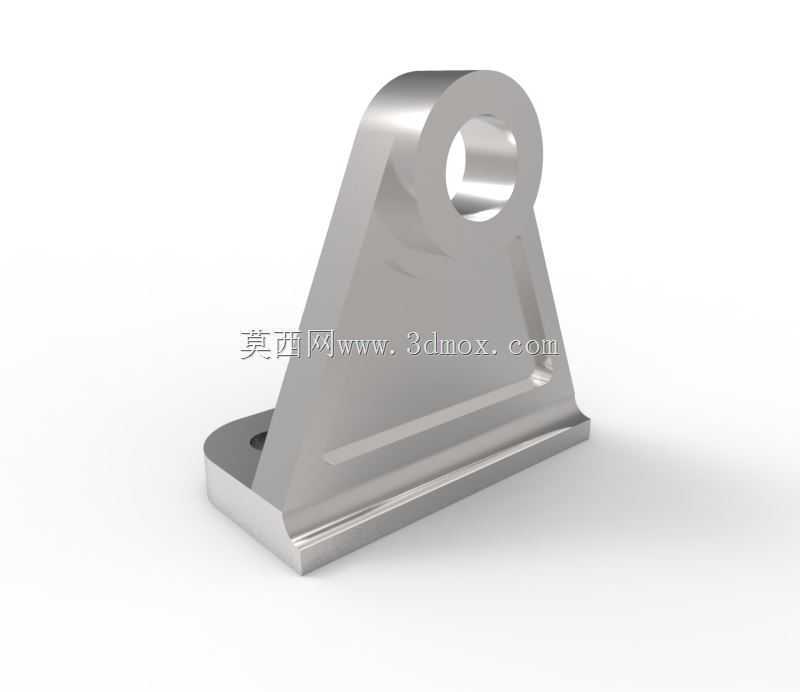

　　这类三角加强结构的立式铰接支座，在轻工输送线、小型自动化工作站、户外轻型设备挂载场景里的应用频次很高，日常做结构选型时经常会碰到需要兼顾小安装空间、足够抗倾覆能力、铰接转动自由度的安装需求，这类支座刚好能匹配这类场景的使用要求。从实际使用的工况来看，这类支座主要承担径向的铰接载荷，同时依靠底部的安装面分散垂直方向的压力，顶部的铰接孔用来穿装销轴，和需要实现小角度摆动的部件连接，比如输送线的侧挡导向摆臂、小型设备的检修门铰接支撑、户外光伏板的角度微调支架连接端，都能看到同结构支座的应用。设计上采用三角板式的主体结构，是因为三角形的几何稳定性可以在不额外增加板材厚度的前提下，大幅提升支座的抗侧向形变能力，相比直板型的铰接座，

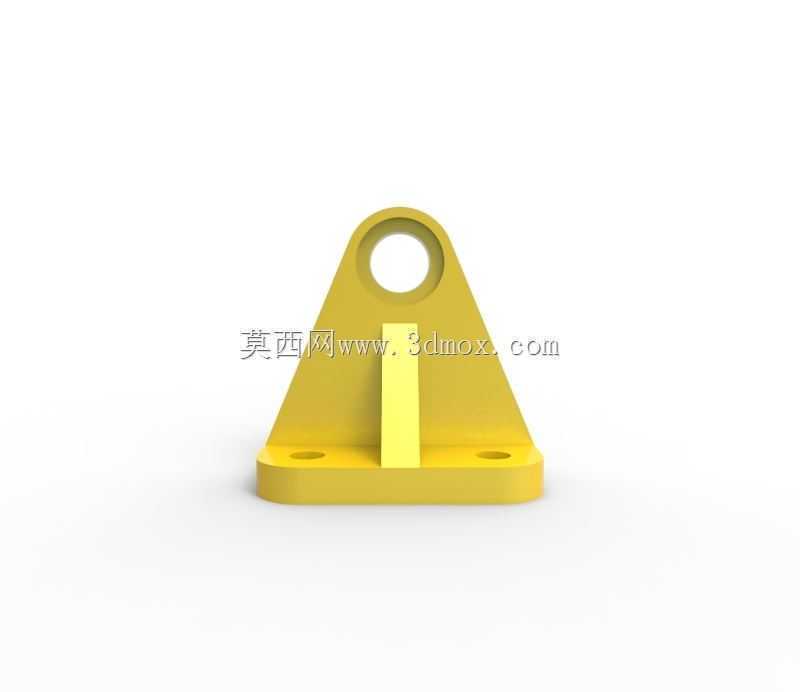

　　这种结构在承受侧向推力的时候，应力不会集中在底板和立板的焊接接缝处，而是顺着三角斜板均匀分散到底部的两个安装孔位周边，能有效降低长期交变载荷下的焊缝开裂风险。中间位置设置的竖向加强筋，刚好对准顶部铰接孔的正下方，销轴传递下来的垂直载荷可以顺着加强筋直接传导到底板的中心区域，避免立板在长期承重后出现向外弯折的形变，很多同类型无加强筋的支座，在使用半年到一年后，立板和底板的连接处容易出现肉眼可见的外张变形，就是因为缺少这个直接传力的加强结构。安装边界方面，底板上设置的两个沉头安装孔，孔距经过标准化设计，可以适配常用的M8、M10规格的内六角膨胀螺栓或者机牙螺丝，安装时不需要额外扩孔，沉头结构可以让螺栓头完全埋入底板平面，

　　不会出现凸起干涉铰接部件转动的问题；底板的厚度预留了足够的压缩余量，在打紧安装螺栓的时候，不会因为压紧力导致底板出现翘曲变形，保证安装面和设备机架表面完全贴合，不会出现虚位。顶部的铰接孔做了倒角处理，穿装销轴的时候可以快速导向对位，不需要反复调整孔位对齐，孔的内径公差按照H7的配合精度设计，和标准销轴配合的时候，既不会出现间隙过大导致的摆动旷量，也不会因为公差过紧导致销轴装配困难，孔的内壁预留了足够的厚度，在承受径向剪切力的时候，不会出现孔壁撕裂的问题。整体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在车间安装作业的时候可以避免划伤操作人员，也不会在设备运行过程中剐蹭相邻的管线或者部件。实际选型的时候需要注意，

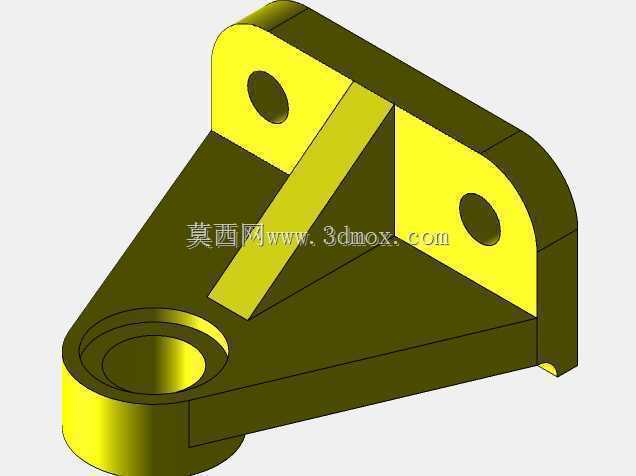

　　这类支座的铰接孔中心到底板安装面的高度是固定的，在做整体结构布局的时候要提前核算摆动部件的转动半径，避免部件摆动时和底板或者安装基面发生碰撞；两个安装孔的中心连线和顶部铰接孔的中心处于同一垂直平面上，安装时要保证载荷的施力方向和这个平面重合，才能最大化发挥三角结构的承重优势，如果载荷方向偏斜，会导致单侧立板承受额外的扭矩，降低支座的使用寿命。另外这类支座的底板宽度设计得比较窄，在安装空间局促的位置，比如型材机架的窄面安装位，不需要额外加装转接板就可以直接固定，相比宽底板的支座适配性更强。在做三维建模的时候，这类结构的建模逻辑也很有参考性，先通过草图绘制底板和三角立板的轮廓，拉伸生成主体后，在中间位置添加加强筋特征，再对安装孔和铰接孔做切除处理，最后添加圆角和倒角特征，整个建模过程要注意各个特征的对齐关系，尤其是加强筋要和铰接孔的中心、底板的中心保持共线，才能保证结构受力的合理性，建模完成后可以通过简单的静力学仿真验证应力分布，确认应力集中的位置都做了对应的圆角或者加厚处理，避免实际生产出来的部件存在结构短板。
