卡扣式封闭线缆走线槽三维结构

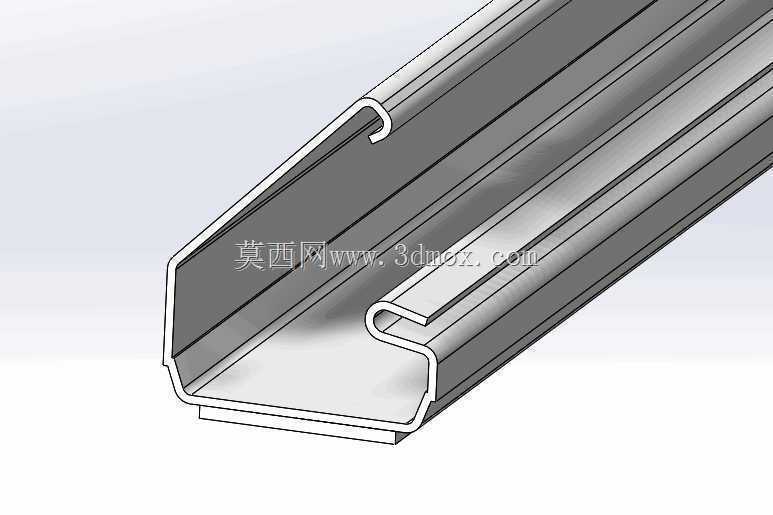

　　在工业电控柜布线、桌面设备走线、机房弱电整理等场景里，外露线缆的防护与规整一直是结构设计中容易被忽略但直接影响成品观感与后期维护效率的环节，这款带卷边卡扣的封闭型线缆通道，就是针对这类场景优化的走线构件。从实际使用反馈来看，开放式线槽虽然理线效率高，但线缆容易受外力剐蹭脱落，积灰问题也会加速线缆外皮老化，全封闭穿线管虽然防护性好，但后期增减线缆需要穿线，维护成本极高，这款结构刚好在两者之间找到了平衡。主体采用U型槽体作为线缆容纳腔，槽体侧边做了双层卷边结构，一方面提升了槽体自身的结构刚度，薄型板材通过卷边处理后，抗侧向挤压的能力比平边槽提升近40%，搬运和安装过程中不容易出现边缘变形卡盖的问题；另一方面卷边形成的圆弧导向面，

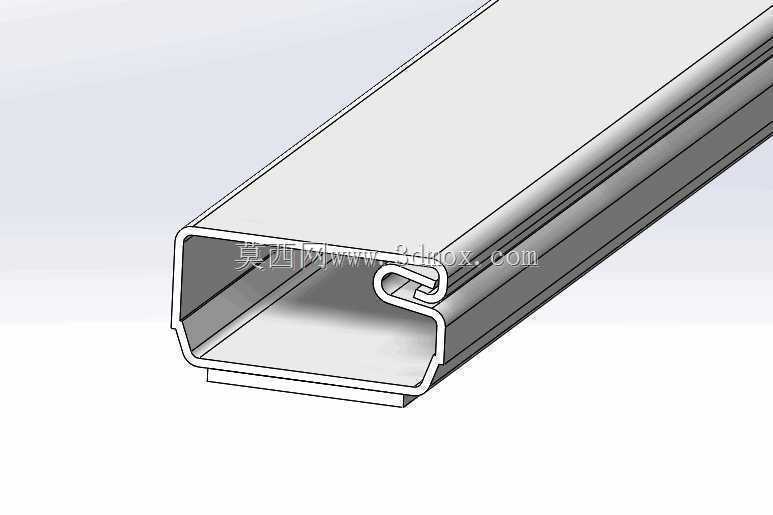

　　能避免安装时锋利的板材边缘割伤施工人员，也不会磨损线缆外皮。槽体开口侧设计了一体化的卷边卡扣结构，和配套的盖板配合时，不需要额外的螺丝或者粘接件，只需要将盖板侧边的卡舌对准槽体卷边的卡槽位置，顺着长度方向按压就能完成扣合，扣合后盖板和槽体之间的配合间隙控制在0.3mm以内，既不会因为间隙过大进灰，也不会因为配合过紧导致拆装困难，后期需要调整线缆时，用平口螺丝刀从端部预留的撬口位置就能轻松撬开盖板，不会破坏槽体结构。槽体背部预留了双面胶粘贴位，实际安装时不需要打孔，只需要将安装面擦拭干净，撕掉背胶离型纸就能将线槽固定在墙面、桌面或者设备壳体表面，对于不能打孔的装饰面、设备外壳场景非常友好，同时槽体背部也预留了自攻螺丝安装的沉孔位置，

　　在振动较大的设备上使用时，可以搭配螺丝进行二次固定，避免长期振动导致线槽脱落。从安装边界来看，单段槽体的标准适配长度为5英尺，实际裁切时可以根据现场走线长度用普通剪板机或者手工钢锯随意截断，截断后的断面只需要简单打磨掉毛刺就能正常使用，不需要额外做端边处理，槽体的内部净宽度和净高度经过优化，能够同时容纳3根常规网线加2根RVV2*1.0的电源线，满足普通桌面工位、小型设备的走线需求，不会出现内部空间浪费或者线缆塞装困难的问题。设计过程中特意对卡扣的扣合力做了反复验证，常温下扣合后的盖板能够承受15N的垂直拉力不脱开，完全能够覆盖常规使用场景下的线缆自重、轻微剐蹭的受力需求，同时在-10℃到60℃的常规使用温度区间内，

　　卡扣结构不会因为材料冷脆或者热胀出现脱扣或者卡滞的问题。槽体的转角位置可以搭配同系列的阳角、阴角配件实现90度转向，不需要对槽体进行45度裁切拼接，安装后的转角位置过渡平滑，不会出现线缆外露的问题，端部可以搭配端盖进行封堵，避免灰尘或者小虫子进入槽体内部。和传统的PVC线槽相比，这款金属材质的线槽抗冲击能力更强，在车间、设备旁等容易被外物剐蹭的场景下使用，不会因为轻微碰撞就出现槽体破裂的问题，表面做了钝化处理，不容易生锈，适合在普通室内环境下长期使用，表面的哑光质感也能和常见的设备壳体、墙面颜色适配，不会显得突兀。在三维建模过程中，特意将卷边的圆角、卡扣的配合间隙做了1:1的还原，结构设计人员可以直接调取这个模型进行设备布线的干涉检查，提前预判线槽安装后和周边构件的空间冲突，不需要反复测量线槽的外形尺寸，也能直接基于这个模型衍生设计不同宽度、高度的衍生型号，只需要调整槽体的开口宽度和侧壁高度，卡扣部分的结构可以直接复用，大幅缩短同系列产品的开发周期。实际选型时需要注意，这款线槽的背胶粘贴强度和安装面的平整度、清洁度直接相关，如果安装面是粗糙的水泥墙面或者有油污的金属表面，优先采用螺丝固定的方式，避免使用过程中脱落，在线缆填充率超过70%的时候，建议每隔1米增加一个固定点，避免槽体因为线缆自重出现下坠变形。
