带镂空花纹的金属蚊香承接盒结构设计

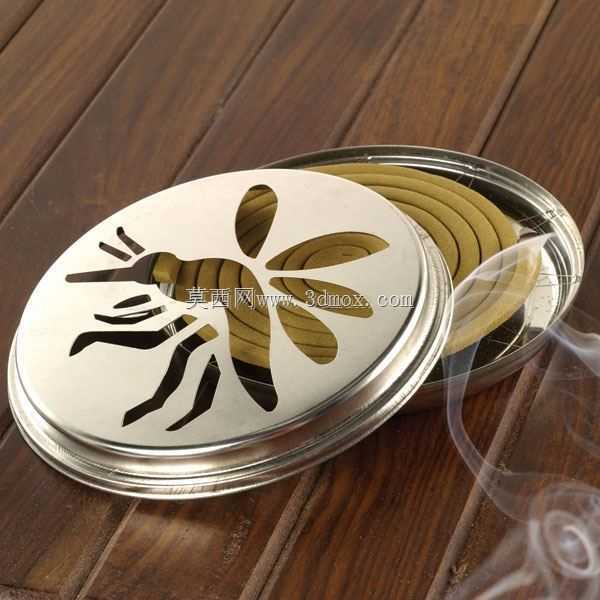

　　这款带镂空上盖的金属承接壳体，核心应用场景覆盖家庭居室、临街商铺、户外露营营地等需要使用盘式蚊香的空间，作为盘香燃烧过程的承托防护部件，解决盘香使用过程中香灰散落、燃香接触易燃物引发安全隐患的实际问题。日常使用时，下壳腔体可完整容纳常规尺寸的盘式蚊香，点燃后的盘香放置在腔体内部，上盖扣合后，镂空结构既可以保证空气顺畅流通，维持蚊香的持续阴燃状态，又能阻挡外界杂物直接接触燃着的香体，同时避免风吹导致香灰四散飘落，降低日常清洁的工作量。从结构设计逻辑来看，整体采用上下分体扣合结构，上盖与下壳的配合边缘做了卷边处理，卷边结构一方面可以消除钣金裁切后的锋利毛边，避免用户开合过程中划伤手部，

　　另一方面卷边形成的环形加强筋可以提升薄壁壳体的整体刚性，减少冲压成型后壳体的变形量，保证上下盖扣合时的配合间隙均匀，不会出现翘边、卡滞的问题。上盖的镂空花纹采用连续的流线型图案设计，在满足通气功能的前提下，花纹的排布避开了上盖的受力薄弱区域，所有镂空位置的边缘都做了小圆弧过渡，避免冲压过程中应力集中导致的板材开裂问题，同时圆弧过渡的边缘也不会在使用过程中勾扯织物、划伤皮肤。下壳的腔体深度经过实际适配验证，既可以容纳常规双圈盘香的单圈展开尺寸，又不会因为腔体过深导致空气流通不足造成蚊香熄灭，腔体底部做了微凸的支撑筋设计，盘香放置后不会完全贴紧壳底，底部预留的微小空气层可以避免盘香与金属壳体直接接触导致的局部温度过低，

　　保证燃香过程持续稳定。从安装与适配边界来看，整体壳体采用圆形对称结构，最大外径适配市面上绝大多数常规盘香的外包装尺寸，用户不需要额外调整即可直接替换同规格的老旧蚊香盒，上下盖的扣合深度控制在合理范围，日常开合不需要施加过大的外力，扣合后翻转壳体也不会出现上盖脱落的情况，即使在户外露营遇到轻微晃动的场景，也能保证内部香体不会掉出。钣金成型过程中，板材选用常见的马口铁或者镀锌薄板，材料厚度控制在0.2mm到0.3mm之间，既可以保证壳体的结构强度，又能控制整体重量，方便日常挪动位置。上盖的镂空冲压工序中，排样设计充分考虑板材利用率，花纹的冲头采用分体拼接结构，后期如果需要更换花纹样式，只需要更换对应位置的冲头即可，

　　不需要重新制作整套模具，降低后续衍生款式的开发成本。下壳的成型采用多次拉深工艺，拉深过程中控制每次的变形量，避免板材拉裂，拉深完成后切边、卷边工序一次定位完成，保证壳体的圆度与边缘平整度。实际使用过程中，金属材质的壳体具备良好的导热散热性，即使香体燃烧到末端，壳体外表面的温度也不会过高，放置在木质桌面、塑料台布等易燃材质表面也不会造成烫痕，使用安全性远高于纸质、塑料材质的同类承托产品。壳体表面可以做抛光、电镀或者喷塑处理，不同的表面处理方式可以适配不同的使用场景，抛光镀铬的款式外观光亮，适合家居客厅等注重美观的场景，喷塑哑光的款式质感低调，适合商铺、户外等实用性优先的场景。
