可调式手持钢锯结构三维建模设计

　　这款手用钢锯的建模完全参照实际金工车间日常使用的实物测绘还原，没有做多余的艺术化夸张处理，所有结构尺寸都贴合一线操作的实际使用需求。从应用场景来看，这类手用钢锯覆盖了单件小批量金属加工、设备维修现场、装配调试工位、五金售后维护等多个场景，不管是现场切割薄金属板材、截断圆钢棒料、修整管材端口，还是去除工件上多余的焊瘤、飞边，都能灵活适配，不需要外接电源或气源，拿起来就能操作，对作业现场的条件要求极低，是机械加工、设备维保领域普及率最高的手动切削工具之一。

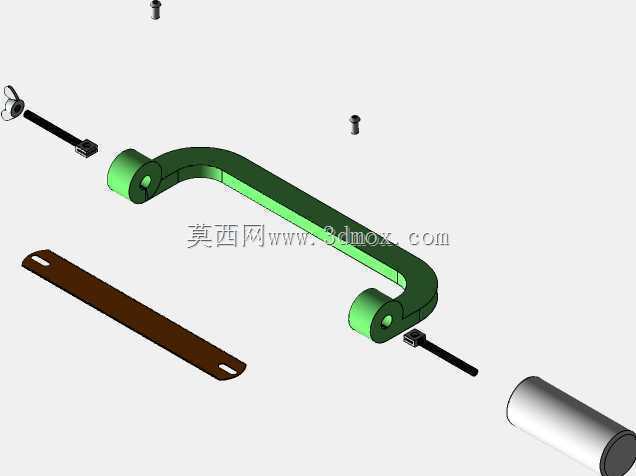

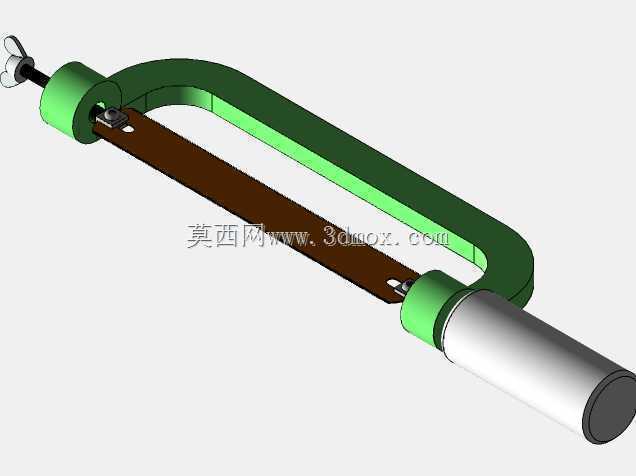

　　从功能特性来看，整个结构分为锯弓架体、锯条张紧机构、握持手柄三个核心部分。架体采用U型弯制的刚性结构，建模时特意还原了架体的截面厚度与弯折弧度，保证在张紧锯条、施加锯切压力的时候，架体不会出现过量形变导致锯条跑偏、崩断。架体一端集成了旋转式张紧调节结构，也就是模型左端带蝶形旋钮的部分，这个结构的核心作用是通过旋钮的旋进旋出，调整两端装夹销的间距，实现锯条的张紧度调节：张紧度过低时锯切过程中锯条会晃动，锯缝歪斜甚至掉条；张紧度过高则会让锯条内部预应力过大，稍微施加侧向力就容易崩断，建模时还原了调节螺杆的螺纹行程与端部的销钉装夹槽，和实际产品的调节范围完全匹配，能适配标准长度的手用钢锯条安装。架体另一端是一体式的握持手柄，模型里还原了手柄的圆柱外形与端部的防滑封边结构，实际使用时操作人员握持这个位置施加向前的锯切压力，配合前端架体的辅助扶位，能稳定控制锯切方向。

　　设计思路上，整个结构优先考虑操作的便利性与结构可靠性，没有多余的复杂零件：锯条的装夹靠两端的销钉穿过锯条端部的安装孔实现，配合张紧结构的拉力把锯条牢牢固定，更换锯条的时候只需要松开蝶形旋钮，缩短两端装夹位的间距就能取下旧锯条，装上新锯条后重新张紧即可，整个更换过程不需要额外工具，在作业现场几十秒就能完成。架体的弯折弧度做了内收设计，保证锯切深度足够的前提下，架体不会和工件表面发生干涉，比如在锯切较大尺寸的型材时，架体的内凹空间能容纳工件的突出部分，不会出现锯到一半架体顶住工件、无法继续下锯的问题。

　　从安装边界与尺寸适配来看，这款钢锯的整体长度适配成年人单手握持加辅助扶位的操作范围，架体的开口宽度对应标准手用锯条的有效锯切行程，张紧机构的调节行程覆盖了常规手用锯条的长度公差，哪怕不同厂家生产的锯条长度有微小误差，都能通过调节旋钮顺利装夹。手柄的直径贴合人手握持的舒适尺寸，不会过细导致握持发力时硌手，也不会过粗导致抓握不稳。架体的壁厚设计兼顾了刚性与整体重量，整体重量控制在单手握持长时间操作不易疲劳的范围，不会因为架体过重导致操作时额外消耗体力，也不会因为架体过薄导致刚性不足。另外建模时还原了锯条安装后的倾斜角度，实际使用时锯条的齿向是朝向前进方向，保证向前推锯的时候完成切削，回拉的时候不承受切削力，延长锯条的使用寿命，这个角度的还原也让整个模型的结构逻辑和实物完全一致，不存在结构原理上的错误。
