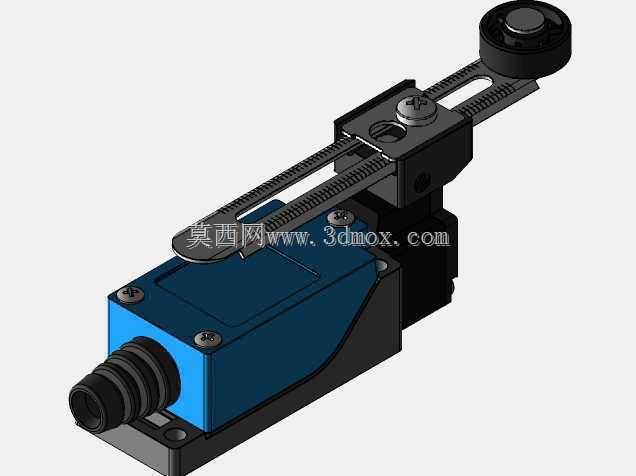

可调滚轮摆臂式行程限位检测装置

　　在自动化生产线、输送设备、机床工装、起重机械等各类工业场景里，位置边界的检测与动作触发是保障设备运行安全、实现工序逻辑衔接的核心环节，这类可调滚轮摆臂式行程限位装置，正是工业现场应用覆盖度极高的位置检测元件。不同于光电类非接触检测器件，这类机械触发式限位装置完全依靠物理接触传递位置信号，抗粉尘、抗油污、抗电磁干扰的能力更强，在冶金车间、物流输送线、机床加工工位这类工况相对复杂的场景下，不会因为现场光感干扰、金属碎屑遮挡出现误触发，信号传递的可靠性更有保障。

　　从结构设计逻辑来看，这款装置采用了模块化的分层设计思路，底部的主体壳体为压铸成型的高强度结构，表面做了喷塑防护处理，侧边预留的线缆接口做了多层密封结构，能够适配车间常见的切削液飞溅、粉尘飘落的工况，壳体上的固定安装孔位做了沉台设计，安装时螺栓头不会突出壳体表面，避免和周边运动部件产生刮碰。上部的触发执行端采用了可调长度的摆臂结构，摆臂上加工有长条形调节槽，安装时可以根据实际触发位置的距离需求，调整摆臂的伸出长度，不需要额外加工转接支架就能适配不同的安装间距，摆臂末端的滚轮采用了耐磨工程材质内嵌轴承的结构，被运动部件触碰时滚轮会随动转动，不会和触发件产生硬摩擦，既降低了触发过程的接触阻力，也能减少长期使用的磨损量，延长器件的使用寿命。摆臂和主体内部的微动触发结构之间采用了复位弹簧联动设计，当外部触发力移除后，摆臂会自动回到初始位置，为下一次触发检测做好准备，内部的触点结构采用了瞬动式设计，触发时触点切换速度快，不会因为摆臂缓慢移动出现触点拉弧、接触不良的问题。

　　从安装边界的角度考量，这款装置的主体壳体为规整的方形结构，安装孔位采用了行业通用的孔距标准，能够直接替换同规格的传统限位器件，不需要对原有设备的安装板做二次改孔加工。摆臂的摆动角度预留了足够的冗余量，即使触发件的运动轨迹存在小幅偏移，也能保证滚轮和触发件有效接触，不会出现漏触发的问题。线缆接口采用了标准的工业螺纹接口，可以适配市面上常见的防水线缆接头，接线时可以根据现场布线需求选择线缆进出方向，布线灵活性更高。

　　在实际设备选型应用中，这类限位装置常被安装在输送线的两端，作为工件到位检测或者输送台行程极限的安全防护，当输送台移动到极限位置时，台架上的触发块会触碰滚轮摆臂，装置立刻输出电信号切断行进回路的动力，同时触发制动机构动作，避免设备超程运行引发碰撞事故。在机床工装领域，这类装置也常被用来检测夹具的开合位置、滑台的进给到位信号，作为工序动作启动的前置判断条件，只有当夹具夹紧到位、滑台移动到指定位置触发限位装置后，加工程序才会启动下一步动作，避免因为夹具未夹紧、滑台未到位就启动加工引发工件报废或者设备损坏。在起重类设备上，这类装置可以作为行走机构、起升机构的极限位置保护，当起重机行走到轨道端部、吊钩起升到上极限位置时，触发限位装置后立刻切断动力输出，避免冲顶、脱轨这类恶性安全事故。

　　建模过程中对装置的各个配合间隙做了还原，摆臂的调节槽、固定螺栓的位置、滚轮的转动自由度、壳体的密封结构都做了等比例复刻，既可以直接用来做设备布局的干涉检查，也能作为电气选型时的安装尺寸参考，在做设备三维布局设计时，可以直接调取模型装配到整机设计中，提前核对安装空间是否充足、摆臂的触发行程是否和运动部件的轨迹匹配，减少后期现场安装调试时的改造成本。
