产线工位间隙垫识别检测装置结构

　　在汽车零部件、3C电子装配产线的预装工位上，经常会出现人工漏装间隙垫的问题，这类厚度仅零点几毫米到几毫米的薄垫片，一旦漏装会直接导致后续装配间隙超差、部件配合应力异常，严重时会造成总成件异响、寿命骤减，以往靠人工目视检查的方式，不仅效率低，还容易因为垫片颜色和基材接近、工位光线不足出现漏检，这款间隙垫探测装置就是针对这类工位痛点开发的在位检测结构。

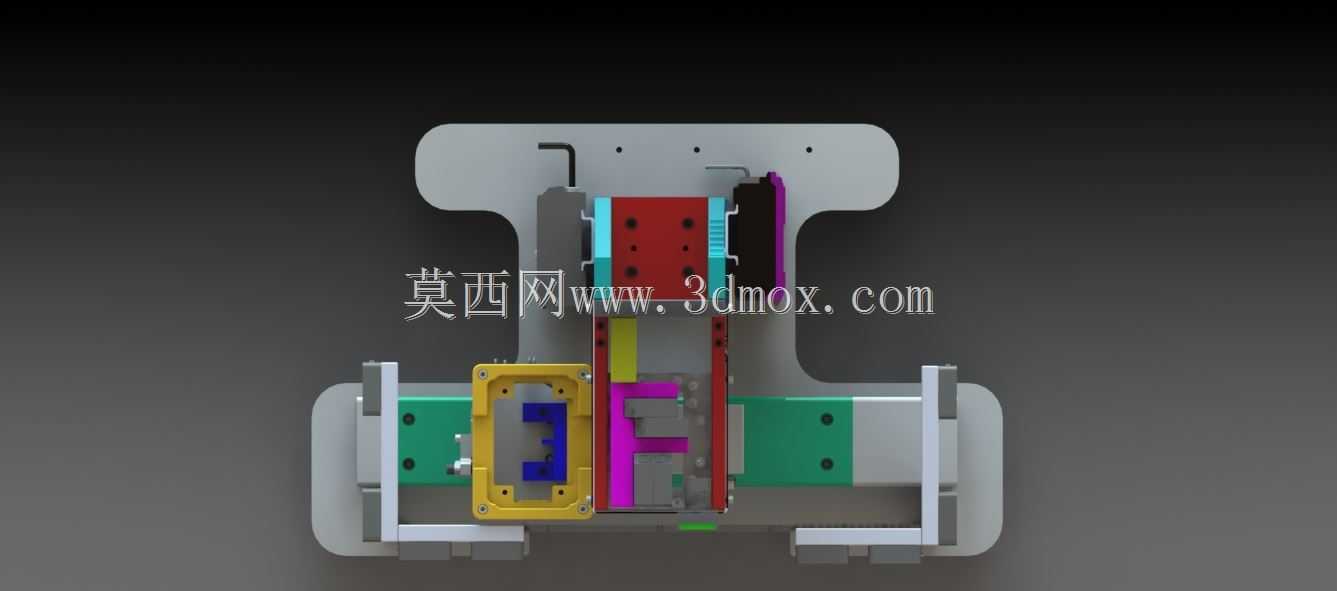

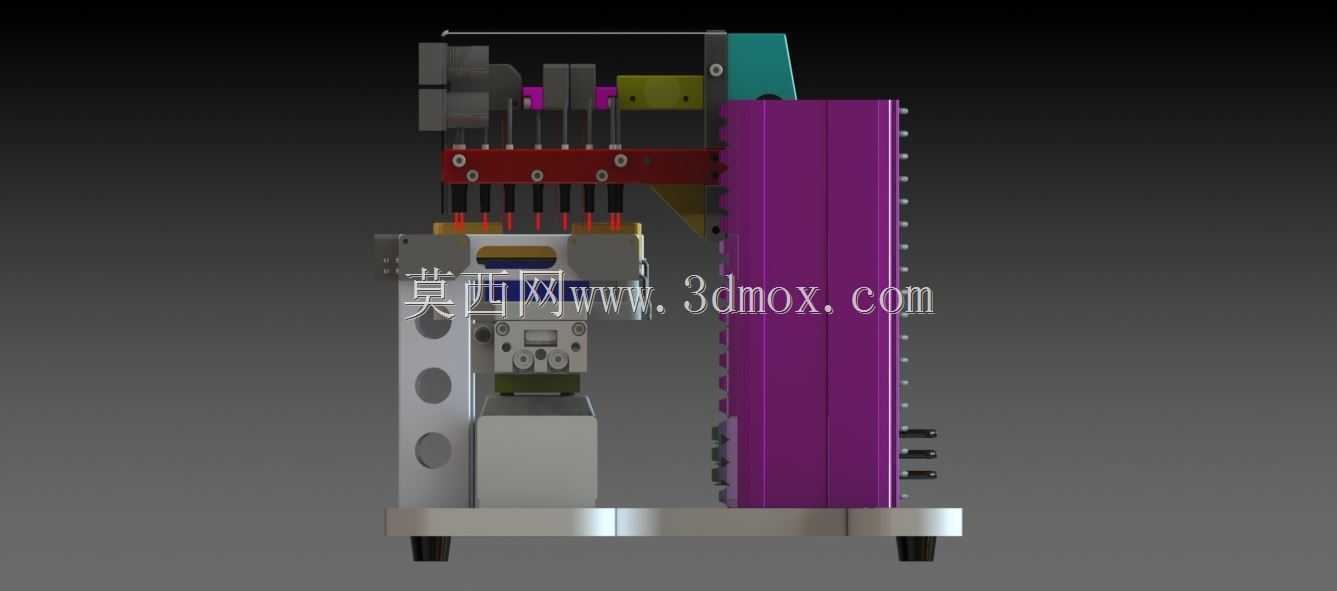

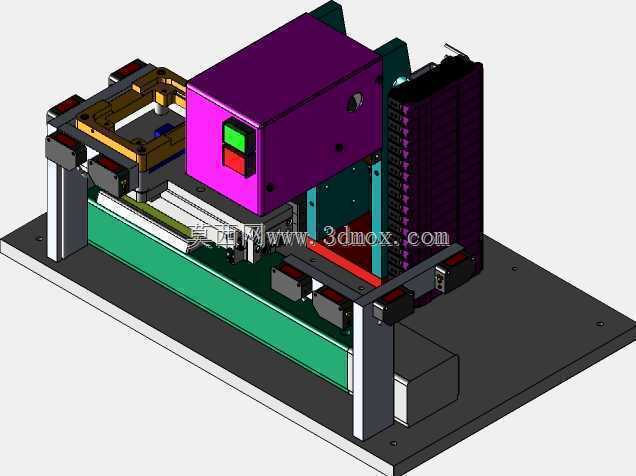

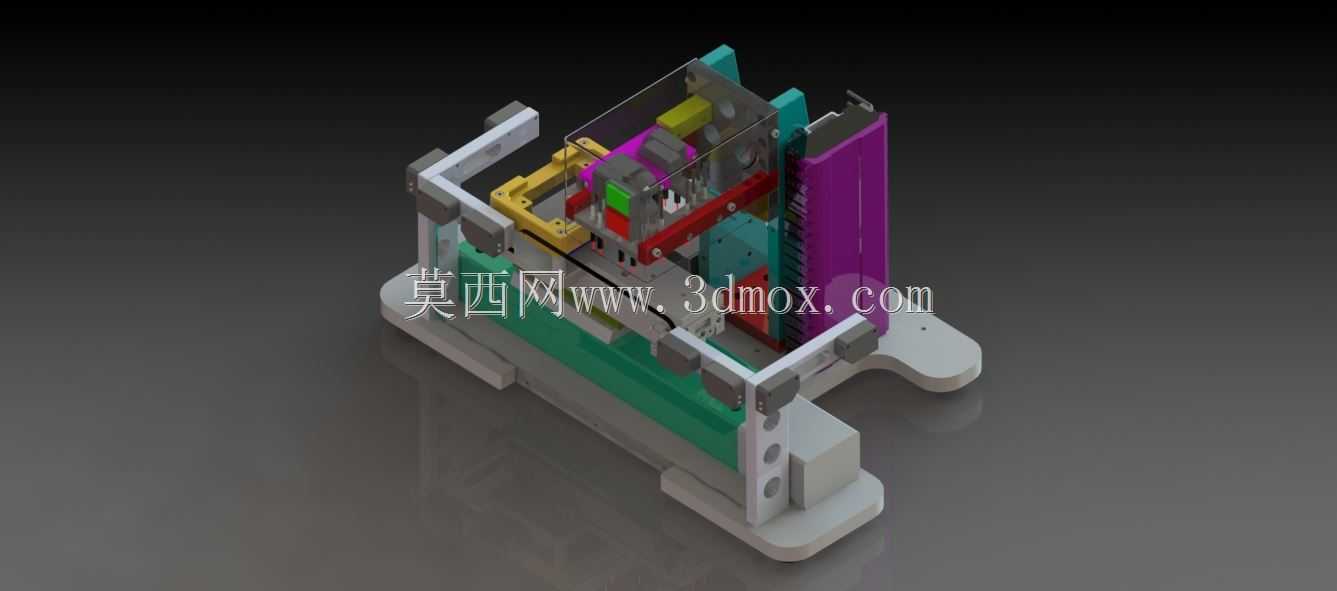

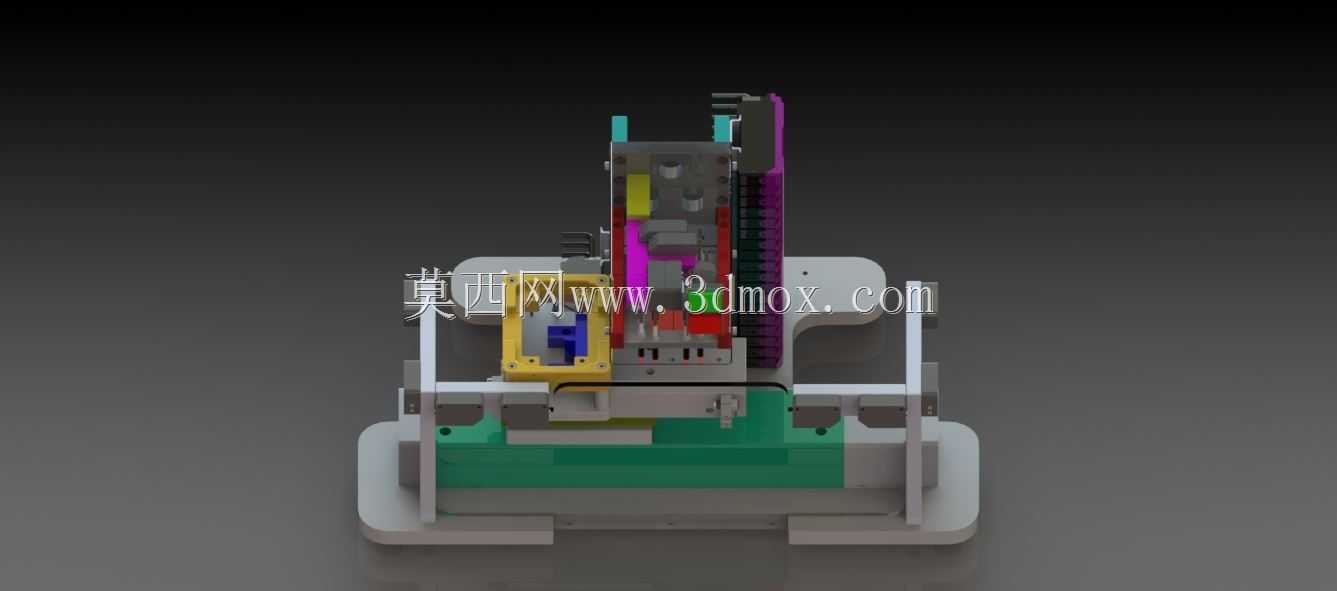

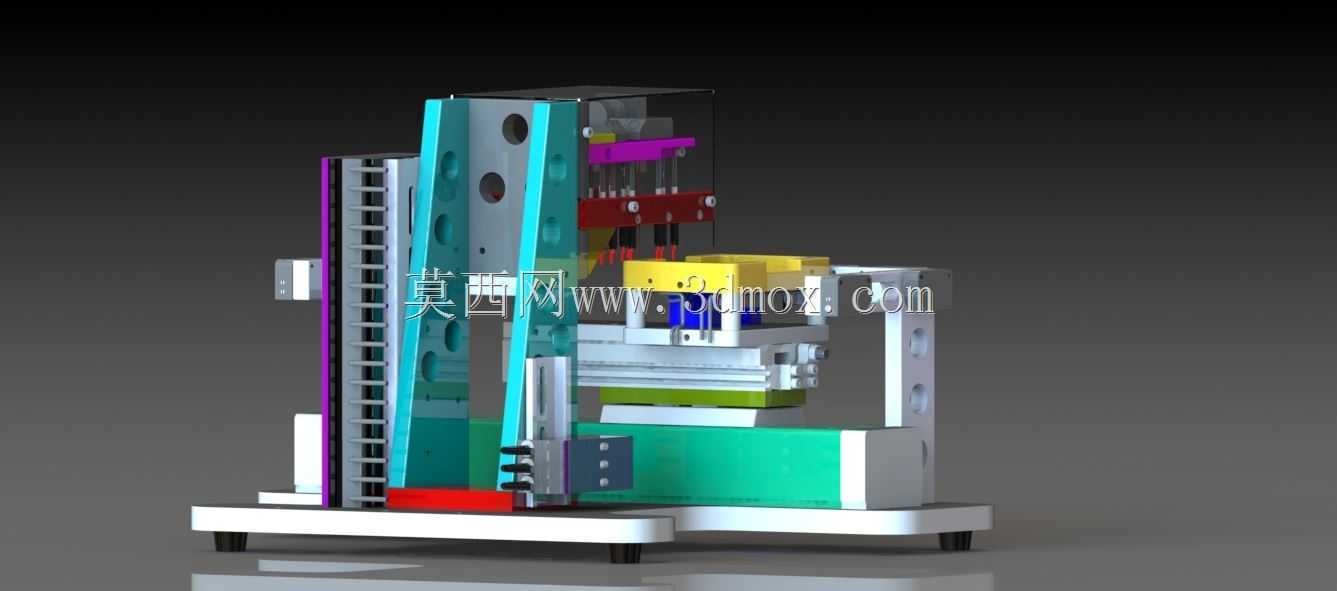

　　从结构布局来看，装置采用双侧立式支撑加底部安装基座的框架形式，底部基座预留了标准的T型槽安装孔位，可以直接固定在现有装配线的工装台面上，不需要对原有工位台做大规模改造，安装时只需要保证检测工位的工件定位基准和装置的检测基准对齐即可，整体安装边界控制在长320mm、宽240mm、高380mm的范围内，不会占用过多工位操作空间，不会干涉操作人员取放工件的动作路径。

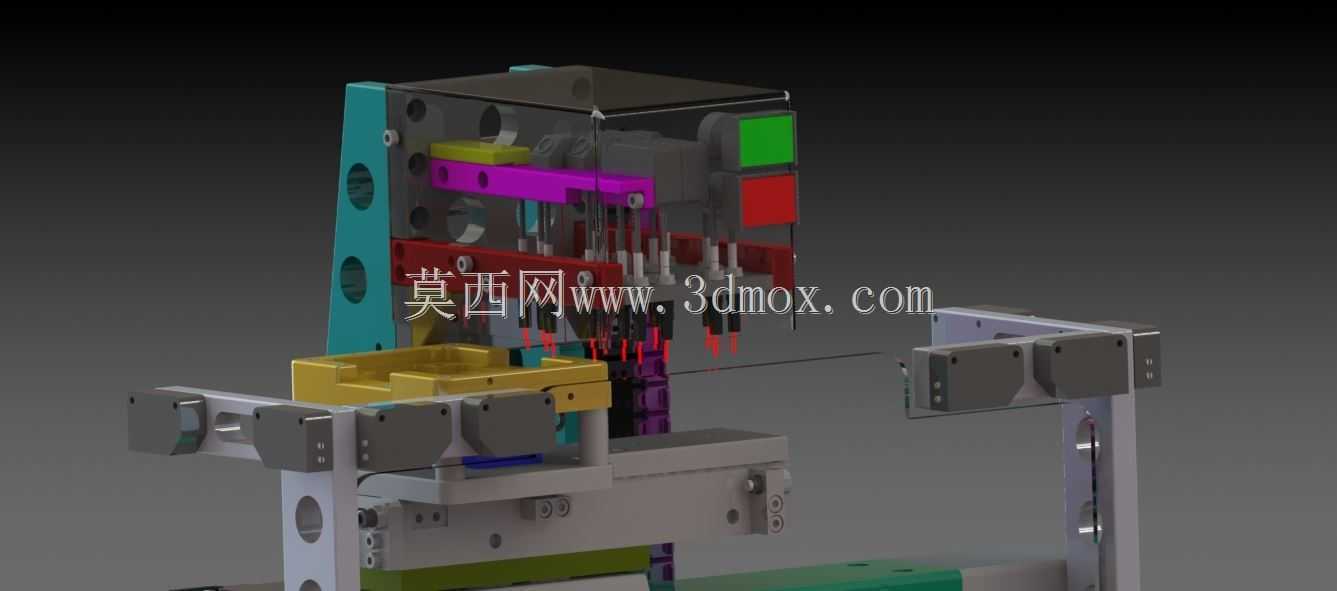

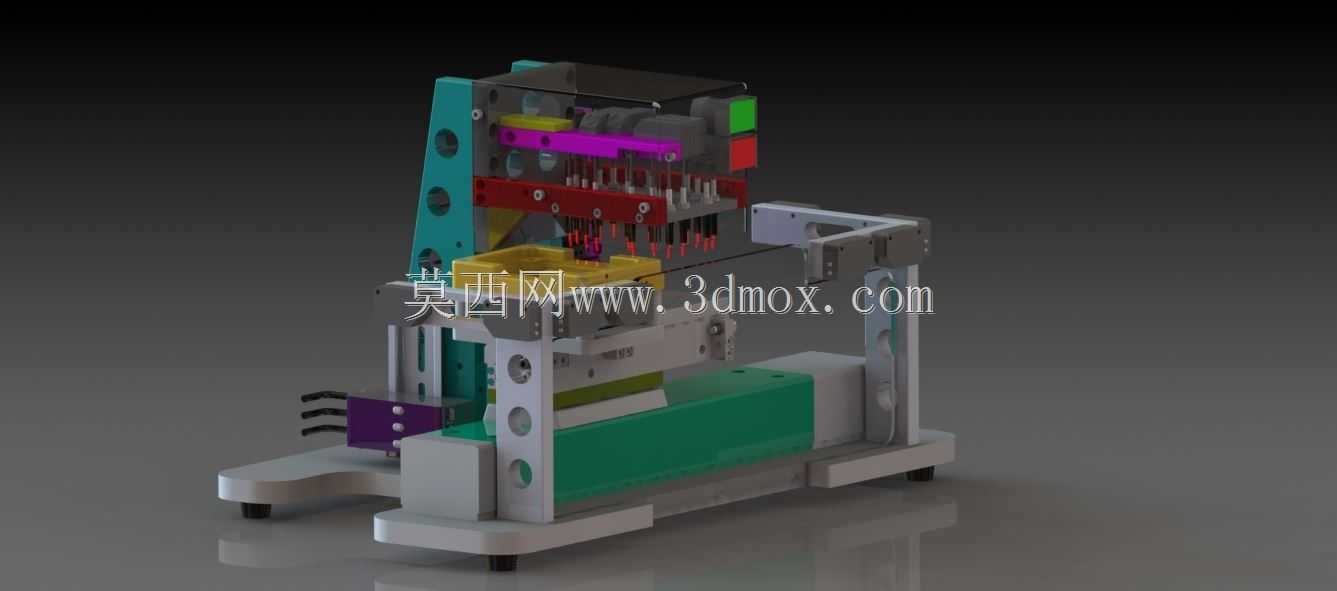

　　检测执行部分采用浮动式压头配合位移传感的检测逻辑，当待检测工件放置到工位定位座上之后，装置的驱动部分会带动检测压头下行到预设的检测位置，压头前端的接触头会贴合到间隙垫的理论安装面，如果工件上正确安装了对应厚度的间隙垫，压头的下行位移量会落在预设的合格阈值区间内，装置就会输出合格信号允许工件流到下一个工位；如果漏装间隙垫，压头的下行位移量会超出阈值，装置就会触发报警，阻止不合格件流向下游。

　　设计过程中特意将检测接触部分做了模块化快拆设计，不同厚度规格的间隙垫只需要更换对应长度的接触头、调整位移阈值参数即可适配，不需要改动整体框架结构；压头的导向部分采用双直线导轨副做导向，避免压头下行过程中出现偏摆，保证检测位移数据的准确性；所有走线都内置在立式支撑的型材空腔内，避免产线作业过程中线缆被工件剐蹭造成损坏，提升装置在车间复杂工况下的运行稳定性。

　　和传统的视觉检测方案相比，这种接触式探测结构不受工件表面油污、车间光线变化、垫片表面反光的影响，检测稳定性更高，成本也仅为视觉检测方案的三分之一左右，非常适合在各类装配工位做垫片、挡圈这类小尺寸薄型零件的在位存在性检测，也可以拓展用于检测小型零件的装配到位情况，只需要更换对应的检测头、调整检测行程参数就可以快速适配新的检测需求。
