圆锥面环绕文本映射环形结构件

　　这类带锥面文本映射的环形结构件，常出现在需要做圆周方向标识、同时配合锥面安装定位的机械装配场景里，比如旋转分度组件的基准标识环、锥面配合的密封压圈标识段、传动系统里的锥面定位隔套，很多需要在锥面做永久性标识的装配环节，都会用到这类结构的设计。做这类结构设计的时候，首先要考虑的是锥面的配合公差，因为锥面配合本身是靠面贴合实现定心和轴向定位的，外锥面的锥度误差、圆度公差直接影响装配后的同轴度，要是锥度做偏了，装上去之后会出现单侧贴合、受力不均的情况，长时间运转下很容易出现磨损偏移，连带上面映射的文本标识也会出现周向位置偏差，起不到基准对位的作用。

　　设计这类环形锥面件的时候，首先要确定安装边界的尺寸约束：首先是配合内孔或者外圆的基准尺寸，锥面的轴向长度要匹配安装位的轴向空间，不能出现装上去之后突出安装面、或者轴向压合量不足的问题。锥面的锥度选择要结合实际的受力场景，如果是需要经常拆装的定位环，锥度可以选稍大一些的，方便拆卸的时候不会出现自锁卡滞；如果是需要靠锥面实现密封或者过盈定心的场景，锥度要选小一些，保证足够的贴合抱紧力。

　　关于锥面的文本映射，很多新手建模的时候容易直接把平面文本投影到锥面上，最后做出来的文本会出现周向拉伸变形，尤其是锥度越大、文本越靠近锥面小端的时候，变形量会越明显。正确的映射逻辑是要先做锥面的展开面，在展开平面上排布文本的字高、字间距，保证每个字符的宽高比符合标识的识别要求，再通过曲面展开的逆过程把文本映射回圆锥面上，这样映射出来的文本不管是在锥面的大端还是小端，字符的比例都是均匀的，不会出现靠近小端的字被拉得细长、靠近大端的字被压得扁宽的问题。另外文本的凸起或者凹陷深度也要控制，要是做凸起标识，凸起高度不能超过0.3mm，不然装配的时候容易和相邻的配合件发生刮蹭，要是做凹陷标识，深度控制在0.2mm以内就足够，太深的话会在锥面形成应力集中点，尤其是受交变载荷的场景下，应力集中位置很容易萌生裂纹，影响零件的使用寿命。

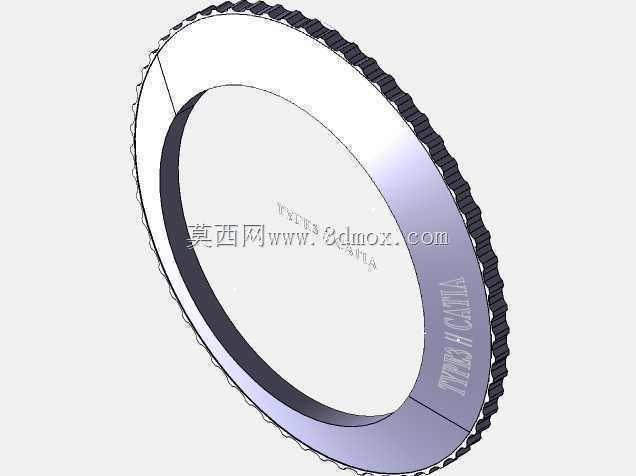

　　从实际应用的角度说，这类带映射文本的锥面环，很多时候是作为装配基准件使用的，比如在有周向相位要求的锥面配合装配里，锥面上的文本起始位置就是装配的对位基准，工人装配的时候只要把文本的起始边和配合件上的标记线对齐，就能保证周向相位的准确性，不用再额外做对位标记，也能避免后续设备维护拆装之后出现相位装错的问题。另外外圆侧的齿状结构，是用来做周向防转的，这类齿一般是细牙的直齿，和安装座上的卡槽配合，能避免环形件在运转过程中出现周向转动，保证锥面上的标识位置始终固定，不会因为相对转动导致基准失效。

　　做这类零件的建模过程中，还要注意锥面和两端端面的过渡倒角，两端的倒角不能太大，不然会减小锥面的有效配合长度，影响定心精度；也不能完全不倒角，不然装配的时候锐边容易刮伤配合件的锥面，造成配合面的损伤，一般选0.2mm到0.5mm的45度倒角就比较合适，既能去除锐边，也不会过多占用配合面的长度。另外零件的壁厚要保持均匀，因为是环形薄壁件，如果壁厚不均匀，热处理或者加工过程中很容易出现变形，导致锥面的圆度超差，壁厚的设计要结合零件的材质和受力大小，普通钢材做这类定位环的话，壁厚不小于3mm就能保证足够的刚性，要是用铝合金材质的话，壁厚要适当增加到4mm以上，避免装夹加工的时候出现变形。

　　在实际选型适配的时候，首先要核对安装位的锥度参数，保证零件锥度和配合件锥度的一致性，锥度的公差一般控制在AT6级以内，才能保证贴合面积不小于85%，满足定心和受力的要求。然后要核对轴向安装尺寸，保证零件压装到指定位置之后，端面和安装基准面的间隙符合设计要求，不会出现轴向顶死或者压合量不足的问题。周向的防转齿要和安装座的卡槽尺寸匹配，齿侧的间隙不能太大，不然还是会出现周向窜动，一般齿侧间隙控制在0.05mm到0.1mm之间，既能保证顺利装配，也能限制周向的转动量。
