带柱面标识的卷线式机械构件结构设计

　　日常做小型机电配套结构设计时，经常会遇到需要在曲面壳体上刻印标识、同时集成卷线收纳功能的需求，这类构件常见于小型恒力收线装置、便携检测设备的线材收纳模块、小型拉线传感器的主体结构中，核心要解决的是曲面标识贴合度、内部卷簧容纳空间、出线端防磨、安装固定可靠性这几个核心问题。

　　从结构本身来看，主体采用扁圆形壳体设计，是为了在有限的安装空间内最大化容纳卷绕的线材，同时降低整体厚度，适配嵌入式安装的场景——比如在自动化设备的机架侧壁、便携检测仪器的内部腔体中，这类扁圆形结构不会过多占用纵深空间，相比方形壳体，圆形的卷线腔不会出现线材卡滞的死角，线材收放过程中沿着腔体内壁滑动的阻力更均匀，不会出现局部磨损过快的问题。壳体上预留的两个带孔安装耳，是直接对应安装面的螺孔位置设计的，安装耳的厚度比主体壳体壁厚加厚30%左右，避免螺丝锁紧时出现安装耳开裂的问题，安装孔的位置做了沉台设计，锁紧后螺丝头不会突出安装面，保证安装后整体贴合平整，不会出现晃动间隙。

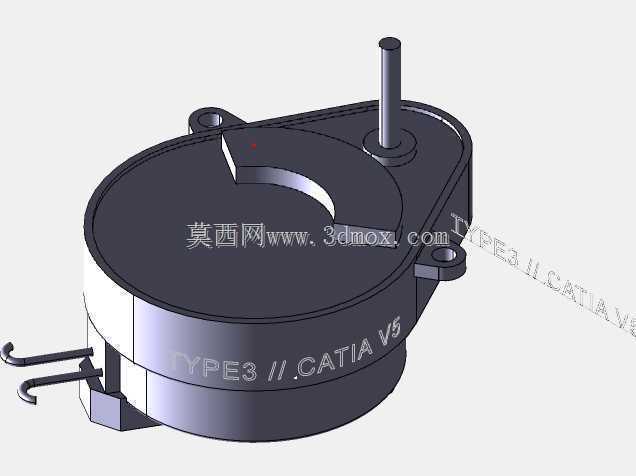

　　顶部伸出的柱状结构是线材的导向柱，出线端的两个弯钩结构是出线防脱卡位，线材从壳体侧方的出线口引出后，经过导向柱的转向，顺着弯钩的卡位延伸到外部接线端，这个结构的作用是避免线材收放过程中出现跳线、与壳体边缘剐蹭的问题，导向柱的顶端做了圆角处理，表面粗糙度控制在Ra1.6以下，减少线材滑动时的摩擦阻力，延长线材的使用寿命。侧方伸出的两个金属插脚是电气连接端，直接与内部卷绕的线材末端连通，省去了额外接线的工序，安装时直接插接到对应的PCB插座或者接线端子上即可，提升装配效率。

　　柱面文本映射的设计是这类构件的细节重点，很多工程师做曲面标识时容易出现文本拉伸变形、边角起翘、刻印深度不均的问题，实际设计时需要先提取柱面的展开轮廓，将需要刻印的文本按照柱面的曲率做预变形处理，再映射到柱面表面，保证从外侧观察时文本不会出现中间宽两边窄的变形问题，同时刻印深度控制在0.2mm以内，既保证标识清晰可辨，又不会因为刻印过深削弱壳体的结构强度，毕竟这类壳体大多采用ABS或者POM注塑成型，壁厚本身只有1.5-2mm，过深的刻印会导致壳体注塑时出现缩痕，或者受外力时容易从刻印位置开裂。

　　设计时还要考虑内部卷簧的安装空间，壳体内部的卷线腔直径要比卷簧完全放松时的外径大2mm左右，预留出卷簧伸缩的活动间隙，避免卷簧工作时与壳体内壁产生摩擦，同时上下壳体的配合面做了止口设计，装配时止口配合可以保证上下壳体的同轴度，避免卷线盘转动时出现偏心卡滞的问题，止口位置预留0.1mm的涂胶槽，装配时打密封胶可以起到防尘的作用，适配车间多粉尘的使用场景。出线口的位置做了圆弧翻边，翻边的圆角半径不小于1mm，避免线材反复收放时被锐边割伤绝缘层，很多同类产品早期失效都是因为出线口没有做圆滑处理，线材反复弯折后绝缘层破损导致短路。

　　从安装边界来看，这类构件的整体外径通常控制在80-120mm区间，整体厚度不超过30mm，安装耳的中心距根据安装面的螺孔位置做适配，通常在60-100mm之间，安装时需要预留出出线方向的15mm活动空间，避免线材引出时被周边其他构件挤压。实际选型适配时，要根据需要收纳的线材长度、线径调整壳体的直径和厚度，比如收纳2米长的0.5平方毫米线材，壳体外径做到90mm、厚度25mm即可满足需求，如果线材更粗或者长度更长，需要对应放大卷线腔的尺寸，同时调整卷簧的拉力参数，保证线材拉出时的阻力适中，收回时不会出现拉力过大导致线材甩动的问题。

　　这类结构的设计难点在于平衡壳体壁厚、内部空间、安装强度三者的关系，壁厚过薄会导致壳体强度不足，受外力容易变形卡滞内部卷线盘，壁厚过厚则会浪费材料，同时增大整体体积，不符合小型化的设计趋势。柱面标识的映射处理除了外观识别的作用，很多时候还需要刻印型号、参数、接线定义等信息，方便现场安装调试时快速识别，不需要额外粘贴标签，避免标签在使用过程中脱落、被油污污染导致信息无法辨识，相比粘贴标签，直接在柱面映射刻印的标识使用寿命更长，耐油污、耐摩擦，适配工业现场的复杂使用环境。
