K40激光设备配套导向双轮结构

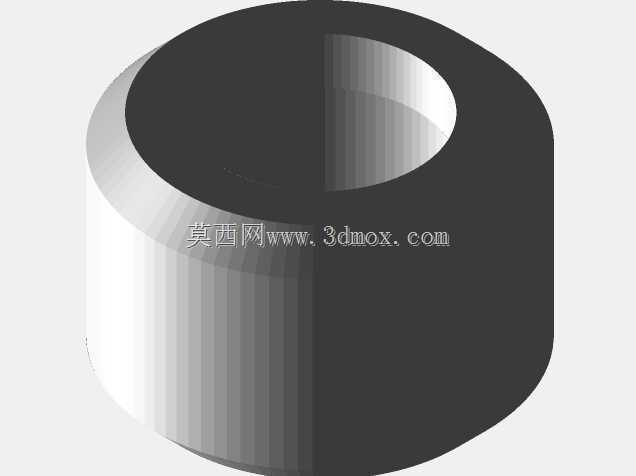

　　在中小功率CO2激光加工设备的走料与运动机构设计中，这类同轴空心双轮结构是非常常见的配套承载导向部件，多数应用在K40这类桌面级激光雕刻、切割机的进料端或者运动滑台的限位导向工位，承担着料带输送过程中的承托、导向，以及滑动副运行过程中的径向限位作用，避免加工过程中材料偏移或者滑台窜动，直接影响最终的加工定位精度。从结构形态来看，该零件为整体式同轴回转结构，中间设置贯通的空心安装孔，用于穿装固定心轴，心轴两端可通过锁紧螺母或者卡簧固定在设备的安装支架上，轮体本身可绕心轴自由转动，轮体的外圆柱面为工作面，根据实际使用场景的不同，工作面可做抛光处理降低摩擦系数，也可加工细微网纹增加摩擦力避免输送打滑。设计这类轮体的时候，

　　首先要匹配K40设备的安装空间边界，轮体的外径尺寸需要适配设备进料口的高度差，保证输送的亚克力、木板、皮革等待加工材料能够平稳过渡到激光加工工位，不会出现卡料或者材料翘曲的问题；内孔的直径需要匹配常用的安装心轴规格，多数采用标准直径的光轴配合，降低配件采购与替换成本；轮体的宽度需要对应常用加工材料的幅宽导向需求，过窄会导致导向稳定性不足，过宽则会占用不必要的安装空间，增加不必要的材料成本。从功能特性上看，该双轮结构采用一体化成型设计，相比拼接式的多轮组合结构，同轴度更容易保证，转动过程中不会出现两轮不同步导致的材料跑偏问题，空心结构的设计在保证轮体结构强度的前提下，有效降低了零件自身重量，减少转动惯量，

　　在高速送料或者滑台快速移动的工况下，能够更快响应启停动作，不会因为自身惯性过大导致送料位置超差。实际应用中，这类轮体的安装位置通常会预留一定的调节间隙，方便根据不同厚度的加工材料调整轮体的压紧力度，避免压力过大导致材料表面压痕，或者压力过小导致送料打滑。在建模过程中，需要重点保证内孔与外圆柱面的同轴度公差，以及两端面的平行度公差，避免安装后轮体出现偏摆，导致转动卡滞或者导向精度下降；轮体的边缘位置需要做小尺寸的倒角处理，去除加工毛刺，避免安装或者更换过程中划伤操作人员，也避免尖锐边缘刮伤待加工的材料表面。这类结构除了应用在激光加工设备上，也可通用在其他小型自动化设备的薄料输送工位、滑动机构的导向限位工位，只要安装尺寸匹配，

　　都可以直接替换使用，属于通用性较强的机械传动导向零件。设计时还要考虑轮体的耐磨性能，根据使用工况选择合适的材料，如果是普通的轻载导向场景，可采用POM或者尼龙材质，自润滑性能好，运转噪音低；如果是有一定温度要求或者负载稍大的场景，可采用铝合金材质做表面氧化处理，或者45号钢做表面淬火处理，提升耐磨性能，延长零件的使用寿命。安装边界方面，轮体两端需要预留足够的安装间隙，避免轮体转动时与两侧的安装支架产生摩擦，心轴的固定端需要设置防转结构，避免轮体转动时带动心轴跟转，导致固定松动。
