FABTOTUM第四轴下背部支撑结构件

　　在桌面级增材制造设备的第四轴改装场景中，这类下背部支撑件承担着核心的定位与承力作用，区别于常规设备的一体式铸造机架，FABTOTUM这类小型数控加工与3D打印复合设备的第四轴属于扩展加装组件，没有预留一体化的支撑结构，需要额外的支撑件来承担旋转轴工作时的径向与轴向载荷，避免旋转过程中出现轴端跳动，影响加工或打印精度。

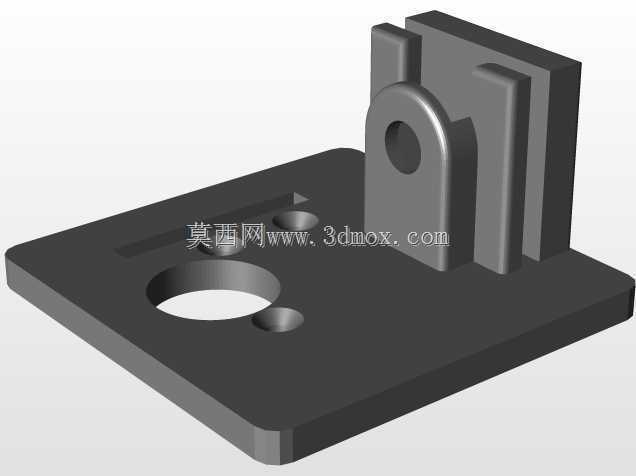

　　从结构设计来看，底部的安装平板是整个构件的安装基准，平板上开设的大直径通孔用于避让第四轴的传动走线或者下方的调节螺栓，两个小尺寸沉孔分别对应定位销与锁紧螺丝的安装位，其中靠近立板的沉孔为定位销孔，加工时采用H7公差配合，保证支撑件安装到设备工作台时的位置精度，另一个长条形槽孔为调节位，允许支撑件在安装时沿第四轴的轴向做小范围位置调整，补偿不同批次第四轴组件的尺寸公差，避免硬装配导致的轴系卡滞。

　　立板部分采用了双侧加强筋的结构设计，中间的带孔耳板是核心的承力部位，这个孔用于穿设第四轴的支撑转轴或者锁紧顶丝，孔的同轴度直接决定第四轴旋转时的顺畅度，设计时孔的中心线与底部安装平板的平面度公差控制在0.02mm以内，避免轴安装后出现倾斜，导致旋转过程中产生偏磨。立板后侧的两块平行凸板是限位结构，用于卡入设备机身的预设卡槽内，分担支撑件受到的侧向冲击力，当第四轴装夹较重的工件进行旋转加工时，侧向的切削力会通过凸板传递到设备机身，避免所有载荷都集中在底部的安装螺丝上，提升长期使用的结构稳定性。

　　实际应用中，这类支撑件的安装边界需要严格匹配设备工作台的T型槽间距，底部平板的厚度设计为6mm，既保证足够的承力刚性，又不会因为厚度过大导致第四轴的安装高度过高，影响设备原有加工头的行程范围。立板的总高度控制在45mm，刚好匹配FABTOTUM设备第四轴的中心高要求，保证旋转轴的中心与设备工作台平面平行，装夹圆柱形工件进行四轴联动加工时，不会出现工件旋转轨迹偏移的问题。

　　设计思路上，这个支撑件没有采用多余的减重结构，因为作为承力构件，刚性优先级高于轻量化，所有的转角处都做了R2的圆角过渡，避免应力集中导致的构件断裂，尤其是耳板与立板的连接位置，是应力集中的高发区域，圆角过渡可以有效分散第四轴工作时传递的交变应力，延长构件的使用寿命。带孔耳板的厚度设计为10mm，足够承担5kg以内装夹工件的旋转载荷，满足桌面级设备小型工件的加工、打印装夹需求。

　　在设备改装的实际场景里，这个支撑件的安装流程需要先将底部平板通过定位销固定到工作台的对应位置，再将调节槽内的锁紧螺丝预紧，之后将第四轴的支撑端穿入耳板的孔内，调整第四轴的水平度后再完全锁死底部的螺丝，最后通过耳板上的顶丝孔将转轴锁紧，避免旋转过程中轴出现窜动。这种结构设计不需要对设备原有机身做打孔、焊接等破坏性改装，完全依靠卡槽与螺丝固定，拆卸后可以恢复设备的原有状态，适合小型桌面设备的模块化扩展需求。

　　不同于工业级四轴设备的厚重支撑座，这类桌面设备的支撑件在保证刚性的前提下尽可能压缩了外形尺寸，整体外轮廓尺寸控制在80mm×60mm×48mm以内，不会占用过多的工作台加工空间，预留出足够的区域装夹工件。平板上的大直径通孔直径为20mm，除了避让走线和螺栓，还可以用于安装辅助的定位挡块，拓展支撑件的辅助装夹功能，在进行一些规则形状工件的四轴加工时，可以直接在通孔位置安装挡块实现工件的快速定位，减少装夹找正的时间。

　　从使用场景的适配性来看，这个支撑件不仅可以用于FABTOTUM设备的第四轴加装，经过尺寸微调后也可以适配其他同规格桌面级数控、3D打印设备的旋转轴支撑，核心的设计逻辑就是通过底部平板的可调安装结构适配不同的工作台安装位，通过中间耳板的高精度孔保证旋转轴的位置精度，通过后侧的凸板结构提升侧向承力能力，三者配合实现扩展轴的稳定支撑，解决小型设备加装第四轴时支撑刚性不足、安装定位不准的常见问题。
